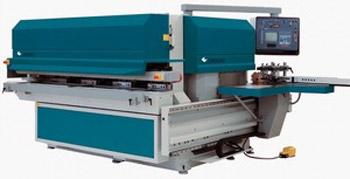

Обрабатывающий центр с ЧПУ GAM-22

Цена: по запросу

Оставить заявку

Предназначен для обработки брусковых деталей и рамочных конструкций деревянных окон и дверей в серийном и крупносерийном производстве по изготовлению всех видов окон из массива древесины. Станок состоит из двух связанных модулей: шипорезного и профилирующего. На шипорезном модуле производятся следующие операции: торцовка заготовок пильным узлом; нарезание шипов и проушин шипорезным фрезерным шпинделем. На профилирующем модуле производятся: фрезерование внутреннего профиля оконной рамы или дверной обвязки основным и антискольным шпинделями; фрезерование по наружному контуру собранной конструкции (обгонка) основным и антискольным шпинделями; отрезка штапика вторым пильным узлом.



 Технические характеристики
Макс. размер заготовки (шир х выс х длина) (мм)
120 х100 х 3000
:
Ход каретки (мм) 2000
Полезная высота шпинделей (мм) 350
Диаметр шпинделя (мм) 50
Максимальный диаметр режущего инструмента (мм) 320
Максимальный диаметр циркулярной пилы (мм) 400
Диаметр посадочного отверстия пилы (мм) 30
Максимальная высота реза (мм) 120
Горизонтальное смещение пилы (мм) 100
Электродвигатель (кВт) :
пиление 3
Диаметры аспирационных отверстий (мм) 80; 150
фрезерование 7,5
:
Вырезание первого профилирующего шпинделя (мм) 350
Ход шпинделя (мм) 350
Диаметр шпинделя (мм) 50
Частота вращения шпинделя (мин-1) 6000
Максимальный диаметр режущего инструмента (мм) 220
Электродвигатель (кВт) :
фрезерование 7,5
Диаметр аспирационного отверстия (мм) 150
:
Диаметр пилы (мм) 200
Диаметр вала (мм) 35
Полезная длина вала (мм) 20
Частота вращения (об/мин) 6000
Мощность мотора (КВт) 2,2
Вес нетто (кг) 3200
Габаритные размеры (мм) 3200х2300х2000
