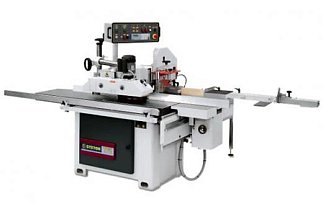

Станки для производства окон TF 2-270 Е

Цена: по запросу у.е

Оставить заявку

Применяется для изготовления окон и дверей. На станке выполняются следующие операции: торцовка оконного бруса, нарезание шипов, профилирование с отрезкой штапика, внешняя обгонка собранной оконной рамы. Станок оборудован электронным программируемым устройством на 50 программ. Примерная производительность станка: около 3 двухстворчатых окон в час. Станок подходит для малых и средних производителей окон и дверей, а также на крупном производстве в качестве вспомогательного оборудования.


Пульт с электронным программирующим устройством.

Верхний прижим обеспечивает надежный прижим заготовки с помощью пневмоцилиндров, которые могут настраиваться по ширине заготовки.
Каретка перемещается по высокоточной направляющей через с помощью электродвигателя.
Автоподатчик обеспечивает надежную подачу заготовок при профилировании брусков и рамных конструкций.
  Профилирование с отрезкой штапика.
  Выдвижная опора позволяет обгонять по контуру рамные конструкции большого размера.
Вертикальный ход фрезерного шпинделя составляет 210 мм, что позволяет устанавливать на него набор различных профилирующих и шипорезных фрез.
На станке возможна установка узла отрезки штапика. Пневматический подъем-опускание узла позволяет автоматизировать процесс отрезки штапика. (Опция)
Технические характеристики
:
Мощность привода (КВт) 2,2
Скорость вращения (об/мин) 3000
Диаметр пилы (мм) 400
Максимальная толщина пропила (мм) 120
Диаметр вытяжного патрубка (мм) 40
:
Диаметр шпинделя (мм) 50
Длина шпинделя (мм) 270
Вертикальный ход шпинделя (мм) 210
Максимальный диаметр фрезы (мм) 320
Частота вращения шпинделя при нарезании шипа (об/мин) 3000/6000
Частота вращения шпинделя при профилировании (об/мин)  4500/9000
Кол-во запрограммированных позиций (шт) 50
Мощность двигателя (КВт) 7,5/9
Диаметр вытяжного патрубка (мм)
120; 150
:
Размеры (мм) 900х360
Ход каретки (мм) 1100
Кол-во пневматических прижимов (шт) 2
Мощность двигателя (КВт) 0,4
:
Диаметр пилы (мм) 200
Посадочный диаметр пилы (мм) 30
Мощность двигателя (КВт) 2,2
Диаметр вытяжного патрубка (мм) 80
:
Кол-во роликов (шт) 6
Внешний диаметр роликов (мм) 115
Скорость подачи (м/мин) 4; 8; 10; 12
Мощность двигателя (КВт) 0,8
Размеры рабочего стола (мм) 1850х850
Высота стола над уровнем пола (мм) 910
Габариты станка (мм) 2000х1600х1800
Вес нетто (кг) 1180
