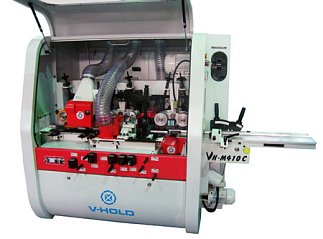

Richman VH-M410C

Цена: по запросу у.е

Оставить заявку

Предназначен для профильной и плоскостной обработки пиломатериала с 4-х сторон за один проход с целью получения изделий высокого качества с точными геометрическими размерами, а также позволяет изготавливать ламели для клееного щита.

Четырехсторонний станок дополнительно комплектуется:

  • Увеличение мощности электродвигателей
  • Установка электронной системы позиционирования шпинделей




Разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел.

Четырехсторонний станок Richman VH-M412 - приемный стол

Приемный стол четырехстороннего станка, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.



Полиуретановые верхние и нижние вальцы на выходе четырехстороннего станка обеспечивают качество обработанных заготовок самых мягких пород.


Мощные приводные верхние и нижние вальцы обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.

Четырехсторонний станок Richman VH-M412 - система подачи

На четырехсторонних станках плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок.
Четырехсторонний станок Richman VH-M412 - шпиндель

Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин.
Четырехсторонний станок Richman VH-M412

Конструкция линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая в свою очередь формирует предварительную вертикальную базу.
Четырехсторонний станок Richman VH-M412
Устройство управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка.
Четырехсторонний станок Richman VH-M412 - электрический шкаф
Одним из важных составляющих надежности станка является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE.
Четырехсторонний станок Richman VH-M412


Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок.

Технические характеристики

Количество шпинделей (шт) 4
Длина обрабатываемой заготовки (мм) от 250
Ширина обработки (мм) 22-105
Высота обработки (мм) 8-65
Скорость подачи (м/мин) 4-18
Частота вращения шпинделей (об/мин) 6000
Мощность двигателя подачи (КВт) 1,1
Мощность нижнего шпинделя (КВт)  2,2
Мощность правого шпинделя (КВт) 1,5
Мощность левого шпинделя (КВт) 1,5
Мощность верхнего шпинделя (КВт) 2,2
Мощность двигателя подъема траверсы (КВт)   0,37
Суммарная мощность (КВт) 9
Диаметр шпинделей (мм) 40
Диаметр инструмента на 1-ом шпинделе (мм) 125
Диаметр инструмента на вертикальных шпинделях (мм) 125
Диаметр инструмента на горизонтальных шпинделях (мм) 145
Диаметр подающего ролика (мм)  100
Диаметр вытяжного патрубка (мм) 100
Габаритные размеры (мм) 2750х1150х1610
Масса станка (кг) 1400
