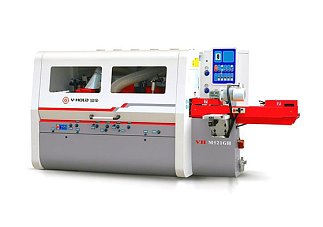

Высокоскоростные четырехсторонние станки VH-M521GH
Пятишпиндельные четырехсторонние станки VH-M521GH предназначены для плоскостной и профильной обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы с максимальной скоростью до 60 м/мин.

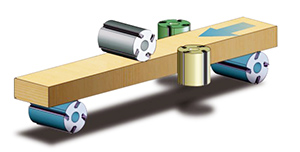

Расположение шпинделей
Станок дополнительно комплектуется
- Автоматическая система подачи заготовок
Технические особенности
|
Разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел. |
Приемный стол, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки. |
|
Полиуретановые верхние и нижние вальцы на выходе обеспечивают качество обработанных заготовок самых мягких пород. |
|
|
Мощные приводные верхние и нижние вальцы обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки. |
Устройство подачи коротких заготовок позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки. |
|
Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок. |
|
Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. |
|
Устройство управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка. |
|
|
Одним из важных составляющих надежности станка является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE. |
Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами, что значительно упрощает обслуживание станка. |
|
Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок. |
|
Автоподатчик (регулировка скорости 10-60 м/мин). |
Технические характеристики | |
Количество шпинделей (шт) | 5 |
Длина обрабатываемой заготовки (мм) | от 200 |
Ширина обработки (мм) | 18-210 |
Высота обработки (мм) | 8-140 |
Скорость подачи (м/мин) | 6-60 |
Частота вращения шпинделей (об/мин) | 7500 |
Мощность двигателя подачи (КВт) | 5,5 |
Мощность нижнего шпинделя (КВт) | 5,5 |
Мощность правого шпинделя (КВт) | 7,5 |
Мощность левого шпинделя (КВт) | 7,5 |
Мощность верхнего шпинделя (КВт) | 5,5 |
Мощность 2-го нижнего шпинделя (КВт) | 5,5 |
Мощность двигателя подъема траверсы (КВт) | 0,75 |
Суммарная мощность (КВт) | 37,75 |
Диаметр шпинделей (мм) | 40 |
Диаметр инструмента на 1-ом шпинделе (мм) | 125 |
Диаметр инструмента на вертикальных шпинделях (мм) | 125-180 |
Диаметр инструмента на горизонтальных шпинделях (мм) | 125-180 |
Диаметр подающего ролика (мм) | 140 |
Диаметр вытяжного патрубка (мм) | 140 |
Габаритные размеры (мм) | 3500х1650х1860 |
Масса станка (кг) | 3500 |
