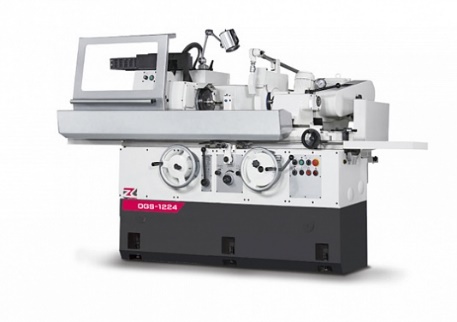

Универсальные круглошлифовальные станки OGS‑1260 и OGS‑1280 относятся к старшим моделям линейки TOP KING и предназначены для наружного и внутреннего шлифования цилиндрических и конических поверхностей без ЧПУ. В старших моделях серии расстояние между центрами достигает 1500–2000 мм, максимальный обрабатываемый диаметр — до 400 мм, а масса станка — до 6200 кг, что позволяет работать с крупногабаритными и тяжёлыми деталями.
Станки оснащены гидравлическим приводом стола со скоростью 50–5400 мм/мин, шлифовальной бабкой с кругом 405×50×127 мм и двигателем 3,7 кВт, а также передней бабкой с регулируемой частотой вращения шпинделя 10–300 об/мин и углом поворота до 120°. Возможна ручная и автоматическая подача шлифовальной бабки, минимальная ручная подача — 0,001 мм, что позволяет точно контролировать съём припуска.
Преимущества OGS‑1260 / OGS‑1280:
Сферы применения: универсальные круглошлифовальные станки OGS‑1260 и OGS‑1280 используются в тяжёлом и общем машиностроении, энергетическом и транспортном машиностроении, а также в инструментальном производстве для высокоточной обработки длинных и тяжёлых валов, шпинделей, роликов и других ответственных деталей, где требуется высокая точность и стабильность геометрии по всей длине.
|
Модель |
Ед. изм. |
OGS-1260 |
OGS-1280 |
OGS-1680 |
|
Параметры обработки |
||||
|
Расстояние между центрами |
мм |
1500 |
2000 |
2000 |
|
Макс. устанавливаемый диаметр |
мм |
320 |
320 |
420 |
|
Макс. обрабатываемый диаметр |
мм |
300 |
300 |
400 |
|
Макс. масса заготовки (в центрах) |
кг |
100 |
100 |
150 |
|
Макс. масса заготовки (на шпинделе) включая оправки |
кг |
35 (макс. длина 150) |
35 (макс. длина 150) |
35 (макс. длина 150) |
|
Перемещения |
||||
|
Ручное перемещение шлифовальной бабки |
мм |
160 |
160 |
160 |
|
Дополнительное перемещение ползуна шлифовальной бабки |
мм |
95 (итого 255) |
95 (итого 255) |
95 (итого 255) |
|
Перемещение шлифовальной бабки за один оборот маховика (на одно деление маховика) |
мм |
2 (0.005) |
2 (0.005) |
2 (0.005) |
|
Автомат. ускоренное перемещение шлифовальной бабки |
мм |
40 |
40 |
40 |
|
Рабочий стол |
||||
|
Скорость подачи стола |
мм/мин |
50~5400 |
50~5400 |
50~5400 |
|
Угол поворота стола |
град |
-3° ~ +7° |
-1° ~ +7° |
-1° ~ +7° |
|
Автомат. минимальный возвратно-поступательный ход стола |
мм |
8 |
8 |
8 |
|
Шлифовальная бабка |
||||
|
Размеры шлиф. круга (Øкруга х Шкруга х Øпосадочный ) |
мм |
⌀405 x 50 x ⌀127 |
⌀405 x 50 x ⌀127 |
⌀405 x 50 x ⌀127 |
|
Угол поворота шлифовальной головки |
град |
±30° |
±30° |
±30° |
|
Мощность привода шлифовальной бабки |
кВт |
3.7 |
3.7 |
3.7 |
|
Частота вращения круга, об/мин (ременная передача) |
об/мин |
1783 (50 Hz) / 1940 (60 Hz) |
1783 (50 Hz) / 1940 (60 Hz) |
1783 (50 Hz) / 1940 (60 Hz) |
|
Мощность привода шпинделя для внутреннего шлифования (опция) |
кВт |
0.75 |
0.75 |
0.75 |
|
Передняя бабка |
||||
|
Конус центра передней бабки |
MT. 4 |
MT. 4 |
MT. 4 |
|
|
Мощность привода передней бабки |
кВт |
1.3 |
1.3 |
2.0 |
|
Угол поворота передней бабки |
град |
120° (+90°, -30°) |
120° (+90°, -30°) |
120° (+90°, -30°) |
|
Частота вращения шпинделя передней бабки (переменная) |
об/мин |
10~300 |
10~300 |
10~300 |
|
Задняя бабка |
||||
|
Конус центра задней бабки |
МТ.4 |
МТ.4 |
МТ.4 |
|
|
Перемещение пиноли задней бабки |
мм |
25 |
25 |
25 |
|
Подачи |
||||
|
Подача стола за один оборот маховика (2-шага) |
мм |
20 |
20 |
20 |
|
Мин. ручная подача шлифовальной головки |
мм |
0.001 |
0.001 |
0.001 |
|
Прочие |
||||
|
Мощность двигателя помпы СОЖ |
кВт |
0.18 |
0.18 |
0.18 |
|
Объем бака СОЖ |
л |
110 |
110 |
110 |
|
Мощность гидравлической помпы |
кВт |
0.37 |
0.37 |
0.37 |
|
Объем гидравлического бака |
л |
63 |
63 |
63 |
|
Мощность двигателя смазки шлифовального шпинделя |
кВт |
0.18 |
0.18 |
0.18 |
|
Бак смазки шлифовального шпинделя |
л |
9 |
9 |
9 |
|
Габаритные размеры и вес |
||||
|
Длина |
мм |
6365 |
8200 |
8200 |
|
Ширина |
мм |
1650 |
1750 |
1750 |
|
Высота |
мм |
1800 |
2050 |
2200 |
|
Вес станка |
кг |
4100 |
6000 |
6200 |
предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей.
|
ШЛИФОВАЛЬНАЯ БАБКА. |
|
ШПИНДЕЛЬНАЯ БАБКА. |
|
Плунжерное шлифование. При мелкосерийном производстве используется автоматическая подача с таймером на режим выхаживания поверхности. При массовом производстве используется 2-х ступенчатая автоматическая подача круга и 2-х ступенчатая автоматическая измерительная система (опция).
|
|
Торцевое шлифование. На станке возможна обработка наружного диаметра заготовки и шлифование торцевой поверхности за одну установку. Простая наладка. Заготовка легко зажимается в центрах. Шлифовальный круг крепится с левой стороны шлифовальной бабки. Бабка может поворачиваться на угол до 30°.
|
 |
Продольное шлифование. Для автоматического продольного перемещения стола используется гидравлический привод как наиболее эффективный для такого типа операций. Стол может поворачиваться на небольшой угол для возможности шлифования длинных конусных деталей.
|
|
Врезное шлифование. При необходимости шлифования с большими припусками на бабку устанавливается 3-х или 4-х кулачковый патрон. Шпиндельная (передняя) бабка станка может поворачиваться относительно шлифовальной бабки на угол до 90°.
|
|
Шлифование конуса. Заготовка крепится в патроне или центрах. При помощи поворота стола или шлифовальной бабки можно легко настроить необходимый угол для обработки конусной заготовки.
|
|
Внутреннее шлифование (опция). Для обработки внутренних цилиндрических отверстий станок комплектуется подвесным приспособлением для внутреннего шлифования. Его можно укомплектовать шпинделем с частотой вращения от 8000 до 50000 об/мин.
|
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА |
|
Шлифовальный круг с фланцем Система подачи СОЖ
Гидравлическая станция
Освещение рабочей зоны
Инструмент для обслуживания станка
Руководство по эксплуатации |
Дополнительный шлифовальный круг с фланцем
Стенд для балансировки круга с оправкой
Приспособление для внутреннего шлифования
Приспособление для правки шлифовального круга установленное на задней бабке
Приспособление для правки шлифовального круга
Приспособление для правки шлифовального круга установленное на шлифовальной бабке
Приспособление для угловой правки шлифовального круга
Приспособление для радиусной правки шлифовального круга
Поводки с эксцентриковым зажимом - 6 шт.
Держатель заготовки -2 шт.
Неподвижный люнет 2-х точечный
Неподвижный люнет 3-х точечный
3-х кулачковый механический патрон
4-х кулачковый механический патрон
Магнитный фильтр СОЖ
Бумажный фильтр СОЖ
Комбинированный магнитно-бумажный фильтр СОЖ |
