Артикул: 3774
Используется для предварительного калибрования материала по толщине и двустороннего шлифования ...
91 900 у.е.
8 922 330 ₽
Бесплатный звонок по РФ
8 (800) 775 27 18

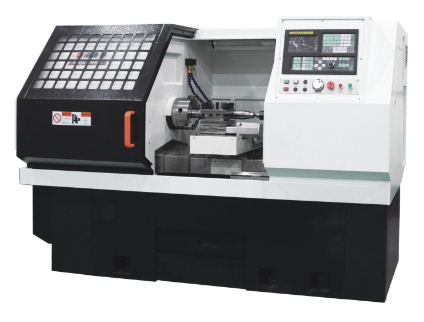

Модель |
Ед. изм | HCL-360L |
Система ЧПУ | GSK980TB3i (GSK988TA) | |
Тип станины | Горизонтальная станина | |
Тип направляющих | Линейные направляющие | |
Диаметр патрона | дюйм | 8” |
Вид патрона | Цанговый патрон / 3-х кулачковый патрон | |
Тип патрона | Механический / Пневматический / Гидравлический | |
Параметры обработки | ||
Максимальный устанавливаемый диаметр | мм | 350 |
Максимальный диаметр точения над станиной | мм | 280 |
Максимальный диаметр точения над суппортом | мм | 190 |
Максимальная длина обработки | мм | 360 |
Максимальный диаметр обработки прутка | мм | 50 |
Перемещения | ||
Перемещение по оси X | мм | 280 |
Перемещение по оси Z | мм | 550 |
Шпиндель | ||
Диаметр отверстия в шпинделе | мм | 63 |
Конус шпинделя | тип | А2-6 |
Мощность привода шпинделя | кВт | 5,5 (7,5) |
Максимальная скорость вращения шпинделя | об/мин | 2800 |
Инструментальная система | ||
Тип инструментальной системы: | ||
- Инструментальный стол с пазами (gang type) | - | |
- 4-х позиционный резцедержатель (электромеханический) | R | |
- Револьверная голова (серво-гидравлическая) | - | |
Количество инструментов | шт | 4 |
Размер сечения державки резца | мм | 25х25 |
Размер сечения державки расточного инструмента | мм | Ø32 |
Задняя бабка | ||
Тип привода задней бабки | - | |
Конус пиноли задней бабки | - | |
Диаметр пиноли задней бабки | мм | - |
Выдвижение пиноли задней бабки | мм | - |
Подачи | ||
Скорость подачи по оси X | м/мин | 12 |
Скорость подачи по оси Z | м/мин | 15 |
Точность | ||
Точность позиционирования по осям X/Z | мм | ±0,015 |
Повторяемость по осям X/Z | мм | ±0,006 |
Габаритные размеры | ||
Длина | мм | 2350 |
Ширина | мм | 1450 |
Высота | мм | 1600 |
Вес станка | кг | 1850 |
Модель | HCL-360L |
Дополнительная комплектация | |
Система ЧПУ GSK988TA | ✔ |
Система ЧПУ SIEMENS808D | ✔ |
Обороты шпинделя 4000 об/мин | - |
Подшипники шпинделя NSK | ✔ |
3-х кулачковый гидравлический патрон 6” (Ø150 мм) | ✔ |
3-х кулачковый гидравлический патрон 8” (Ø200 мм) | ✔ |
Цанговый патрон | ✔ |
Ременный привод шпинделя (инвертор) | ✔ |
Увеличение мощности привода (инвертора) с 4 кВт до 5,5 кВт | - |
Увеличение мощности привода (инвертора) с 5,5 кВт до 7,5 кВт | ✔ |
Увеличение мощности привода (инвертора) с 5,5 кВт до 7,5/11 кВт | - |
Сервопривод GSK - 3,7 кВт | - |
Сервопривод GSK - 5,5 кВт | ✔ |
Сервопривод GSK - 7,5 кВт | - |
Тип инструментальной системы: | |
- Инструментальный стол с пазами (gang type) | - |
- 4-х позиционный резцедержатель (электромеханический) | Стандарт |
- Револьверная голова PRAGATI на 8 позиций (серво-гидравлическая) | ✔ |
Инструментальный блок для наружной обработки | ✔ |
Инструментальный блок для осевого инструмента | ✔ |
Втулки для осевого инструмента | ✔ |
Ось “C” | ✔ |
Приводной осевой блок на 1 инструмент | ✔ |
Приводной радиальный блок на 2 инструмента | ✔ |
Механическая задняя бабка | ✔ |
Подача СОЖ с давление 3 (бар) | стандарт |
Конвейер для стружки + корзина | ✔ |
Интерфейс для подачи прутка | ✔ |
Устройство подачи прутка | ✔ |
