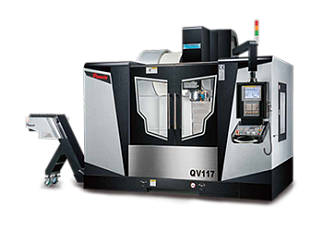

Фрезерные вертикальные обрабатывающие центры QV-117, QV-137, QV-147

Цена: по запросу

Купить в 1 клик

Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Описание

Модель

QV-117

QV-137

QV-147

Система ЧПУ

Siemens,

Heidenhain,

Mitsubishi

Тип направляющих по осям X/Y/Z

Направляющие скольжения

(по оси Y - 4 направляющие)

Стол

- - -

Габаритные размеры стола (мм)

1300x700

1500x700

1600x700

Пазы (ширина/расстояние/кол-во)

18/125/5

18/125/5

18/125/5

Максимальная нагрузка на стол (кг)

1000

1200

1500

Параметры обработки

- - -

Перемещения по осям X/Y/Z (мм)

1140x710x610

1300x710x610

1400x710x610

Расстояние от шпинделя до стола (мм)

110~720

110~720

110~720

Расстояние от оси шпинделя до колонны (мм)

760

760

760

Шпиндель

- - -

Конус шпинделя

BT40

BT40 (ВТ50)

ВТ50

Мощность привода шпинделя

(постоянно/30 мин) (кВт)

7,5/11

7,5/11 (11/15)

11/15

Частота вращения шпинделя

(ременный привод) (об/мин)

40~8000

(10000/12000)

40~8000

(10000/12000)

40~6000

(8000)

Частота вращения шпинделя

(редукторный привод – 2 ступени) (об/мин)

40~1750

1751~8000

40~1750

1751~8000

40~1500

1501~6000

Частота вращения шпинделя (прямой привод) (об/мин)

10000 (12000/15000)

10000 (12000/15000)

10000

Подачи

- - -

Ускоренные подачи по осям X/Y/Z (м/мин)

20/20/16

20/20/16

20/20/16

Рабочие подачи по осям X/Y/Z (мм/мин)

10000

10000

10000

Инструментальный магазин

- - -

Количество инструментов (шт)

24

24 (32)

24 (32)

Максимальный диаметр инструмента (мм)

Ø90

Ø90 (Ø105)

Ø105 (Ø127)

Максимальная длина инструмента (мм)

250

250 (350)

350

Максимальный вес инструмента (кг)

8

8 (15)

15

Прочее

- - -

Давление воздуха (кг/см²)

6

6

6

Напряжение/Частота (В/Гц)

220/50

220/50

220/50

Общее электропотребление (кВА)

30

30

30

Объем бака СОЖ (л)

350

350

350

Габаритные размеры и вес станка

- - -

Длина/Ширина (мм)

3250x3235

3490x3235

3890x3235

Высота (мм)

3000

3000

3000

Масса (кг)

9000

10000

11000

Вертикальные фрезерные обрабатывающие центры с вертикальным шпинделем предназначены для комплексной обработки сложных корпусных деталей.

Станина- 3.1.jpg

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Система ЧПУ:

- MITSUBISHI модели M80/M830

Ременный привод шпинделя

Двигатель привода шпинделя

Высокоточный шпиндель - 8000 об/мин

Воздушный обдув шпинделя

Сервопривода по осям X/Y/Z

Инструментальная система манипуляторного типа на 20 позиций

Линейные направляющие (качения) по осям X/Y/Z

Защита направляющих

Кабинетная защита зоны обработки (без крыши)

Конвейер удаления стружки шнекового типа (устанавливается с боку)

Автоматическая система смазки

Освещение рабочей зоны

Трехцветная сигнальная лампа

Разъем для передачи данных RS232 или USB

Набор инструмента для обслуживания станка

Опоры для установки станка

Инструкция по эксплуатации оборудования

Система ЧПУ:

- FANUC модели 0i-MF/31i-MB

- HEIDENHAIN модели TNC620/TNC640

- SIEMENS модели 828D/840D

- FAGOR модели 8055i Plus/8060FL/8060

Редукторный привод шпинделя

Прямой встроенный привод шпинделя (мотор-шпиндель)

Шпиндель с увеличенными оборотами - 10000/12000/15000 об/мин

Подача СОЖ через шпиндель

Подача СОЖ вокруг шпинделя

Подача СОЖ высокого давления до 20 bar

Смыв стружки с защиты направляющих

Полная защита зоны обработки (с крышой)

Масляное охлаждение шпинделя

Система измерения инструмента Renishaw TS-27R

Система измерения заготовки Renishaw OMP-60

Инструментальная система манипуляторного типа на 24/32 позиций

Инструментальная система цепного типа на 40 позиций

Подготовка под 4-ю ось (поворотный стол)

Поворотный стол (4-я ось)

Трансформатор

Стабилизатор

Компрессор

Маслоотделитель от СОЖ

Уловитель паров СОЖ (масляного тумана)

Конвейер удаления стружки ленточного типа (устанавливается с переди)

Система охлаждения электрического шкафа (вентилятор/кондиционер)

Выносной пульт управления

Пистолет подачи СОЖ

Пистолет подачи воздуха


Высокоточный шпиндель


Сервопривода по осям X/Y/Z


Инструментальный стол с пазами


Редукторный привод шпинделя


Подача СОЖ через шпиндель


Подача СОЖ вокруг шпинделя



Смыв стружки с защиты направляющих



Подача СОЖ высокого давления до 20 bar


Инструментальная система манипуляторного типа на 24 позиции



Инструментальная система цепного типа на 40 позиций



Конвейер удаления стружки ленточного типа
