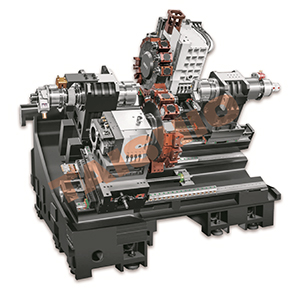

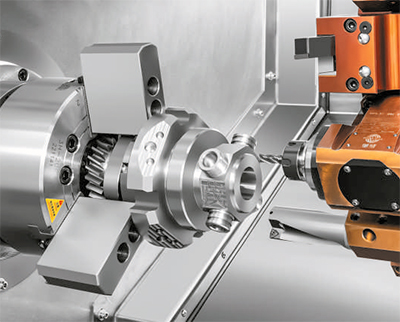

Токарные обрабатывающие центры TAISHIO серии EX (для высокоскоростной обработки)

Угол наклона станины

40˚

30˚

30˚

Макс. устанавливаемый Ø заготовки

мм

540

600

600

Макс. Ø точения над станиной

мм

340

300

360

Макс. Ø точения над суппортом

мм

260

300

360

Макс. длина точения

мм

400

480

680

Макс. Ø прутка

мм

45

51

51 (65)

Перемещение по оси Х

мм

300

300

320

Перемещение по оси Z

мм

540

590

830

Перемещение по оси Y

мм

±40

±50

±50

Ускоренные перемещения по осям X/Z/Y

м/мин

30

30

30

Конус шпинделя

А2-5

А2-6

А2-6

Диаметр патрона

дюйм

6"

8"

8" (10”)

Обороты привода шпинделя

об/мин

6000

4500

3500 (3000)

Мощность привода шпинделя

кВт

7,5

11

11 (15)

Диаметр отверстия шпинделя

мм

56

65

65 (75)

Тип головки

BMT40

BMT55

BMT55

Количество инструментов

шт

Т12

Т12

Т12

Размер блока (□) для наружной обработки

(под резцы)

мм

□20х20

□25х25

□25х25

Размер блока (Ø) для осевого инструмента

мм

25

32

32

Приводные блоки (осевой 0˚

/радиальный 90˚)

ER20/3000

ER32/3000

ER32/3000

Конус пиноли задней бабки

МТ.4

МТ.5

МТ.5

Диаметр пиноли задней бабки

мм

75 (80)

80

80

Перемещение задней бабки

об/мин

70~490

80~630

80~830

Усилие зажима задней бабки

кг/см²

5~30

5~30

5~30

Точность позиционирования X/Y

(на L300 мм)

мм

±0,003

±0,003

±0,003

Повторяемость по осям X/Y

(на L300 мм)

мм

±0,003

±0,003

±0,003

Общее электропотребление

кВт

22

26

26

Длинна х Ширина х Высота

м

2,9х2,0х2,1

3,1х2,0х2,1

3,5х2,3х2,4

 Вес

кг

4 400

4700

5800

Система ЧПУ FANUC серии 0i-TF Plus (Япония)

○

○

○

Двигатель главного шпинделя FANUC (Япония)

○

○

○

Привода по осям X/Z – FANUC (Япония)

○

○

○

Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань)

- 6" (150 мм)

○

●

●

Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань)

- 8" (200 мм)

●

○

○

Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань)

- 10" (250 мм)

●

●

●

Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань)

- 12" (300 мм)

●

●

●

Шпиндель с ременной передачей - 6000 об/мин.

○

●

●

Шпиндель с ременной передачей - 4500 об/мин.

●

○

●

Шпиндель с ременной передачей - 3500 об/мин.

●

●

○

Шпиндель с ременной передачей - 2500 об/мин.

●

●

●

Шпиндель с ременной передачей - 2200 об/мин.

●

●

●

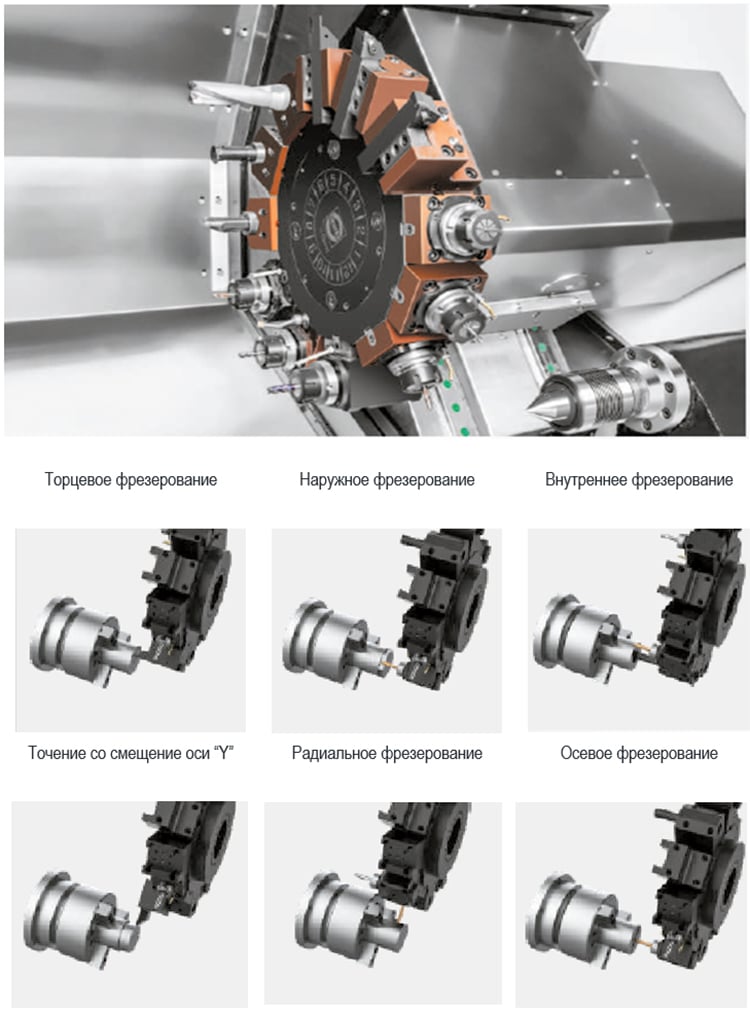

Приводная револьверная головка + ось “Y”

наклонного исполнения - серия «EX»

○

○

○

Инструментальный блок для наружной обработки - 2 шт.

○

○

○

Инструментальный блок для внутренней обработки - 4 шт.

○

○

○

Цилиндрические переходные втулки - 1 комплект

○

○

○

Гидравлич. задняя бабка с фиксированной пинолью

○

○

○

Трансформатор

○

○

○

Электрический шкаф

○

○

○

Гидравлическая станция

○

○

○

Централизованная автоматическая система смазки

○

○

○

Система подачи СОЖ с давлением (3 bar)

○

○

○

Конвейер для стружки

○

○

○

Защита направляющих по осям X/Z и ШВП

○

○

○

Закрытая зона обработки

○

○

○

Рабочее освещение

○

○

○

Трехцветная сигнальная лампа

○

○

○

Педаль управления гидравлическими узлами

○

○

○

Порт RS-232

○

○

○

Регулировочные болты и опоры

○

○

○

Инструмент для обслуживания станка

○

○

○

Инструкция по эксплуатации на русском языке

○

○

○

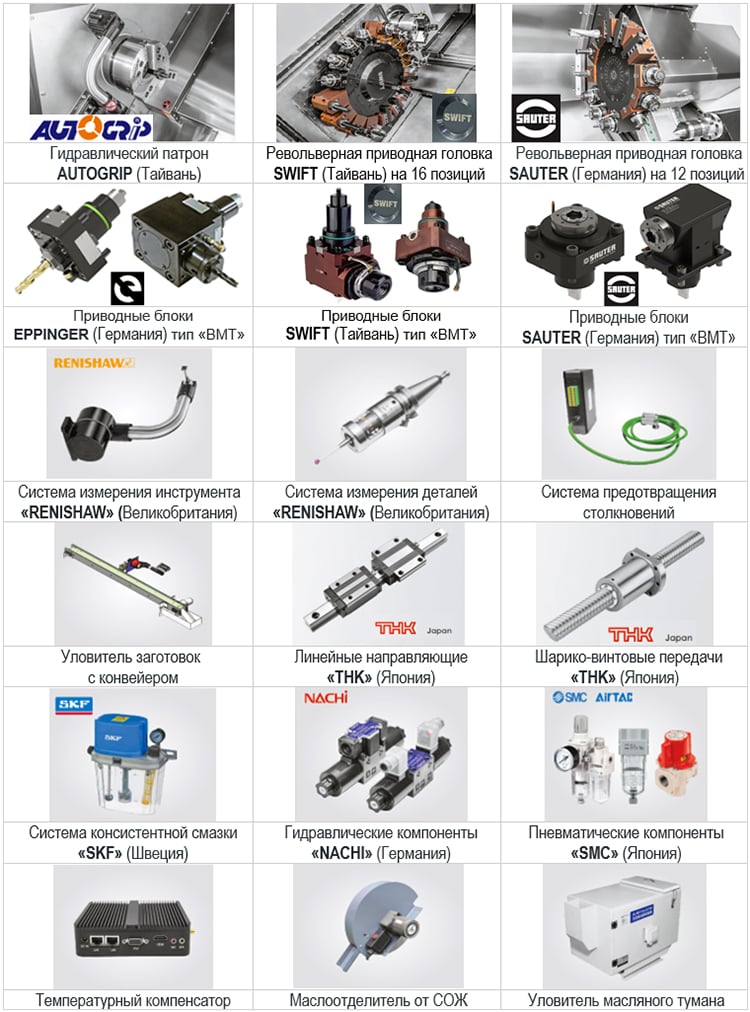

Система ЧПУ SIEMENS (Германия) + главный привод

+ сервопривода X/Z

○

○

○

Система ЧПУ SYNTEC (Тайвань) + главный привод

+ сервопривода X/Z

○

○

○

Диалоговое программирование FANUC (Manual Guide i)

/ SIEMENS (Shop Turn)

○

○

○

Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань)

- 8" (200 мм)

○

●

●

Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань)

- 10" (250 мм)

●

○

○

Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань)

- 12" (300 мм)

●

●

●

Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань)

- 15" (380 мм)

●

●

●

Гидравлич. цанговый патрон AUTOGRIP (Тайвань)

модели CR42

○

○

●

Гидравлич. цанговый патрон AUTOGRIP (Тайвань)

модели CR60

●

●

○

Стационарная револьверная головка -

12 позиций - «серия LA»

●

●

●

Приводная рев. головка SWIFT (Тайвань) тип BMT

- 12 позиций - серия «LA-M»

○

○

○

Приводная рев. головка SAUTER (Германия) тип BMT

- 12 поз. - серия «LA-M»

○

○

○

Приводная револьверная головка + ось “Y”

верт. исполнения - серия «NEX»

○

○

○

Приводная револьверная головка + ось “Y”

накл. исполнения - серия «EX»

Включено

Включено

Включено

Противошпиндель + приводная рев. головка

+ ось “Y” верт. испол. - серия «NX»

○

○

○

Противошпиндель + 2 приводные рев. головки

+ ось “Y” верт. испол - серия «FX»

●

○

○

Приводной осевой блок SWIFT (Тайвань)

- цанги ER20

○

●

●

Приводной радиальный блок SWIFT (Тайвань)

- цанги ER20

○

●

●

Приводной осевой блок SWIFT (Тайвань)

- цанги ER32

●

○

○

Приводной радиальный блок SWIFT (Тайвань)

- цанги ER32

●

○

○

Угловой приводной блок SWIFT (Тайвань)

- цанги ER20

●

○

○

Приводной осевой блок EPPINGER (Германия)

- цанги ER20

○

●

●

Приводной радиальный блок EPPINGER (Германия)

- цанги ER20

○

●

●

Приводной осевой блок EPPINGER (Германия)

- цанги ER32

●

○

○

Приводной радиальный блок EPPINGER (Германия)

- цанги ER32

●

○

○

Приводной угловой блок EPPINGER (Германия)

- цанги ER20

●

○

○

Автоматическая задняя бабка (гидравличеcкая

/сервоприводная)

○

○

○

Система контроля измерения инструмента (ручная)

○

○

○

Система контроля измерения инструмента

 Renishaw RP3 (автоматическая)

○

○

○

Система измерения деталей Renishaw OLP40

○

○

○

Уловитель готовых деталей

○

○

○

Уловитель готовых деталей c конвейером

○

○

○

Счетчик деталей

○

○

○

Воздушный обдув шпинделя (внешний)

○

○

○

Интерфейс для автоподатчика прутка

○

○

○

Автоподающее устройство Fedek модели DH-65 (1,2 м)

○

○

○

Автоподающее устройство Fedek модели DH-65L (1,5 м)

○

○

○

Ручной люнет (Ø50~155)

- автоматизированное перемещение

●

●

●

Ручной люнет (Ø20~200)

- автоматизированное перемещение

●

●

●

Ручной люнет (Ø20~250)

- автоматизированное перемещение

●

●

●

Ручной люнет (Ø20~200, Ø20~250) - ручное перемещение

●

●

●

Ручной люнет (Ø150~350) - ручное перемещение

●

●

●

Подготовка под гидравлический люнет

для автоматизированного перемещения

●

●

●

Гидравлический люнет AUTOBLOCK SLU - 2 (8-101)

●

●

●

Гидравлический люнет AUTOBLOCK SLU - 3 (12-152)

●

●

●

Гидравлический люнет AUTOBLOCK SLU - 3.1 (20-165)

●

●

●

Гидравлический люнет AUTOBLOCK SLU - 3.2 (50-200)

●

●

●

Гидравлический люнет AUTOBLOCK SLU - 4 (30-245)

– ОГРАНИЧЕНИЕ!

●

●

●

Корзина для стружки

○

○

○

Автоматическая дверь

○

○

○

Автоматическое отключение питания

при изготовлении партии деталей

○

○

○

Механический замок - блокировка станка при работе

○

○

○

Отключение дверного замка

○

○

○

Интерфейс для роботизированной системы

(портал / манипулятор)

○

○

○

Кондиционер электрического шкафа

○

○

○

Теплообменный шкаф для охлаждения масла

в гидростанции

○

○

○

Система охлаждения СОЖ с фильтром

– для высокой производительности

○

○

○

Система подачи СОЖ с давлением (10 bar)

○

○

○

Система подачи СОЖ с давлением (20 bar)

○

○

○

Маслоотделитель от СОЖ

○

○

○

Уловитель паров СОЖ (масляного тумана)

○

○

○

Комплект закаленные кулачков

○

○

○

Комплект не закаленных кулачков

○

○

○
