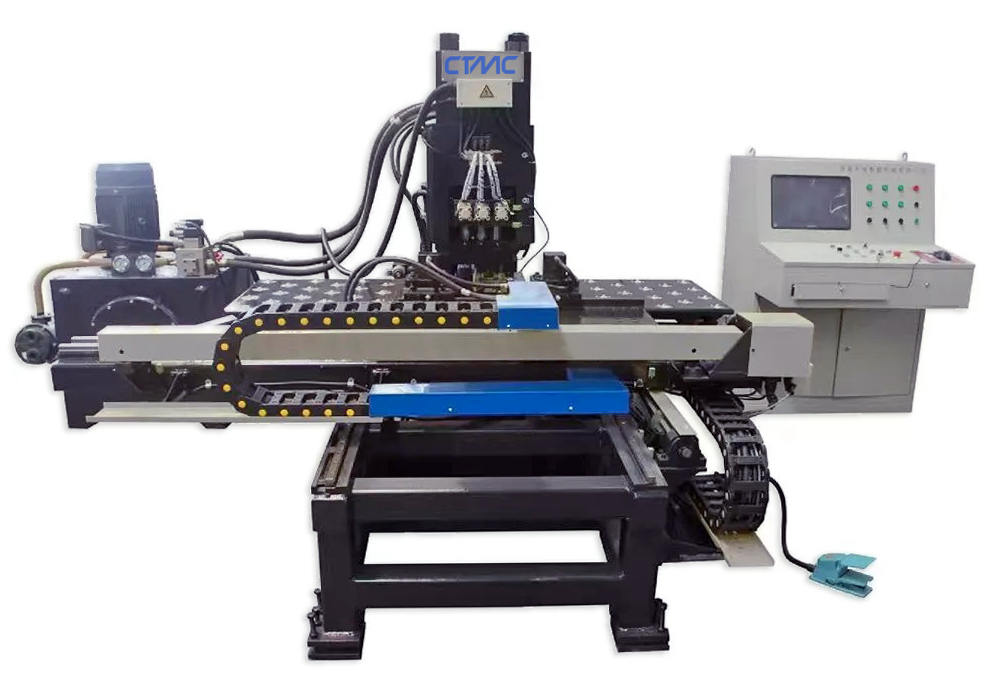

Гидравлический станок с ЧПУ для пробивки и маркировки пластин STP-103
Диаметр пробивки: до 26 мм
Толщина пробив. пластины: 5-25 мм
Усилие пробивки: до 1200 КН
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
STP-103 |
STPR-103 |
STP-103-4 |
STPR-103-4 |
|
Макс. размер заготовки ДхШ (мм) |
1500×800 |
|||
|
Макс. диаметр пробивки (мм) |
Круглое отверстие Φ26 |
Круглое отверстие Φ26, овальное отверстие 22x50 |
||
|
Толщина пробиваемой пластины (мм) |
5 - 25 (Q235) |
5 - 25 (Q345) |
5 - 25 (Q235) |
5 - 25 (Q345) |
|
Усилие пробивки (КН) |
1000 |
1200 |
1000 |
1200 |
|
Усилие маркировки (КН) |
800 |
1000 |
800 |
1000 |
|
Мин. расстояние между отверстием и кромкой пластины (мм) |
25 |
|||
|
Размер символа (мм) |
14×10×19 |
|||
|
Кол-во символов (шт) |
12 |
16 |
12 |
12 |
|
Штамповочные станции (шт) |
3 |
4 |
||
|
Режим программирования |
Auto CAD или программное обеспечение для развертки |
|||
|
Габаритные размеры (м) |
3.2×3×1.9 |
3.4×3.2×1.9 |
3.2×3×1.9 |
3.4×3.2×1.9 |
|
Вес станка (кг) |
5420 |
6500 |
5520 |
6800 |

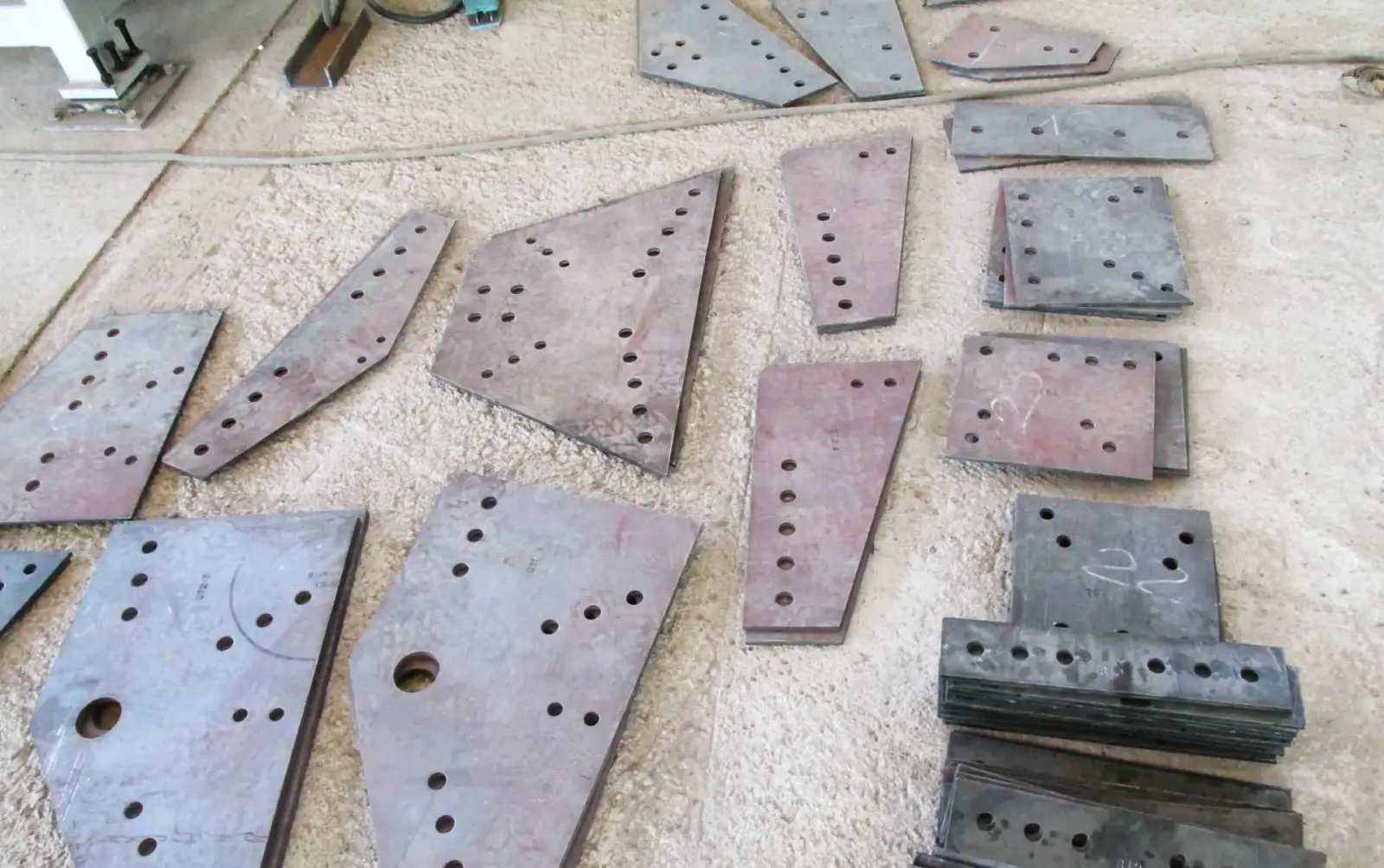

Станок является специальным оборудованием, используемым для пробивки и маркировки соединительных пластин в области стальных башен, мостов, стальных конструкций.

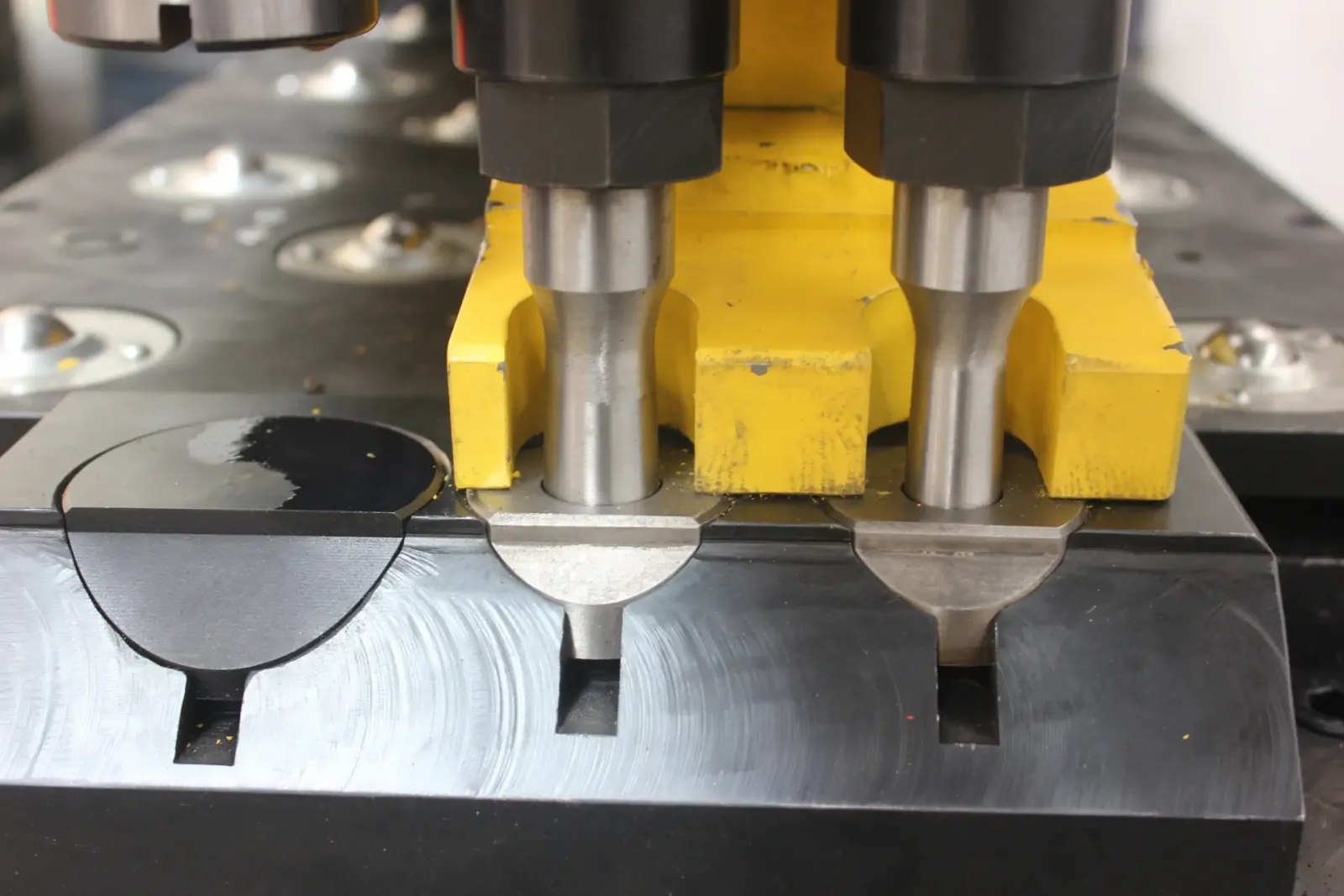

1. Станина станка изготовлена методом сварки пластин, обладает хорошей жесткостью и большим рабочим пространством. Станки CTMC STP-103 имеют три позиции инструмента (две для пробивки, одна для маркировки). Специальный станок с ЧПУ для пробивки и маркировки стальных пластин STP-103-4 имеют четыре позиции инструмента (три для пробивки, одна для маркировки), с автоматическим переключением позиций инструмента. Система зажима может адаптироваться к различным заготовкам, с упорным блоком, а заготовка поддерживается рабочим столом с шариковыми роликами. Движение по осям X и Y управляется серводвигателем, шарико-винтовой передачей и PLC, контролируя положение пробивки, чтобы сделать весь процесс обработки автоматическим. Оператор вводит программу заготовки, и она может использоваться повторно.
2. Применяется технология CNC, подача серводвигателем, с высокой эффективностью и стабильной точностью заготовки.
3. Важные функциональные компоненты имеют модульную сборку, что облегчает ремонт.
4. Выполняет пробивку и маркировку на одной пластине.
5. Простое программирование, может считывать CAD-чертежи, а также использовать программы, созданные программным обеспечением для развертки. Может считывать файлы программного обеспечения для развертки TEKLA, такие как формат NC1.
6. С функцией самодиагностики неисправностей.

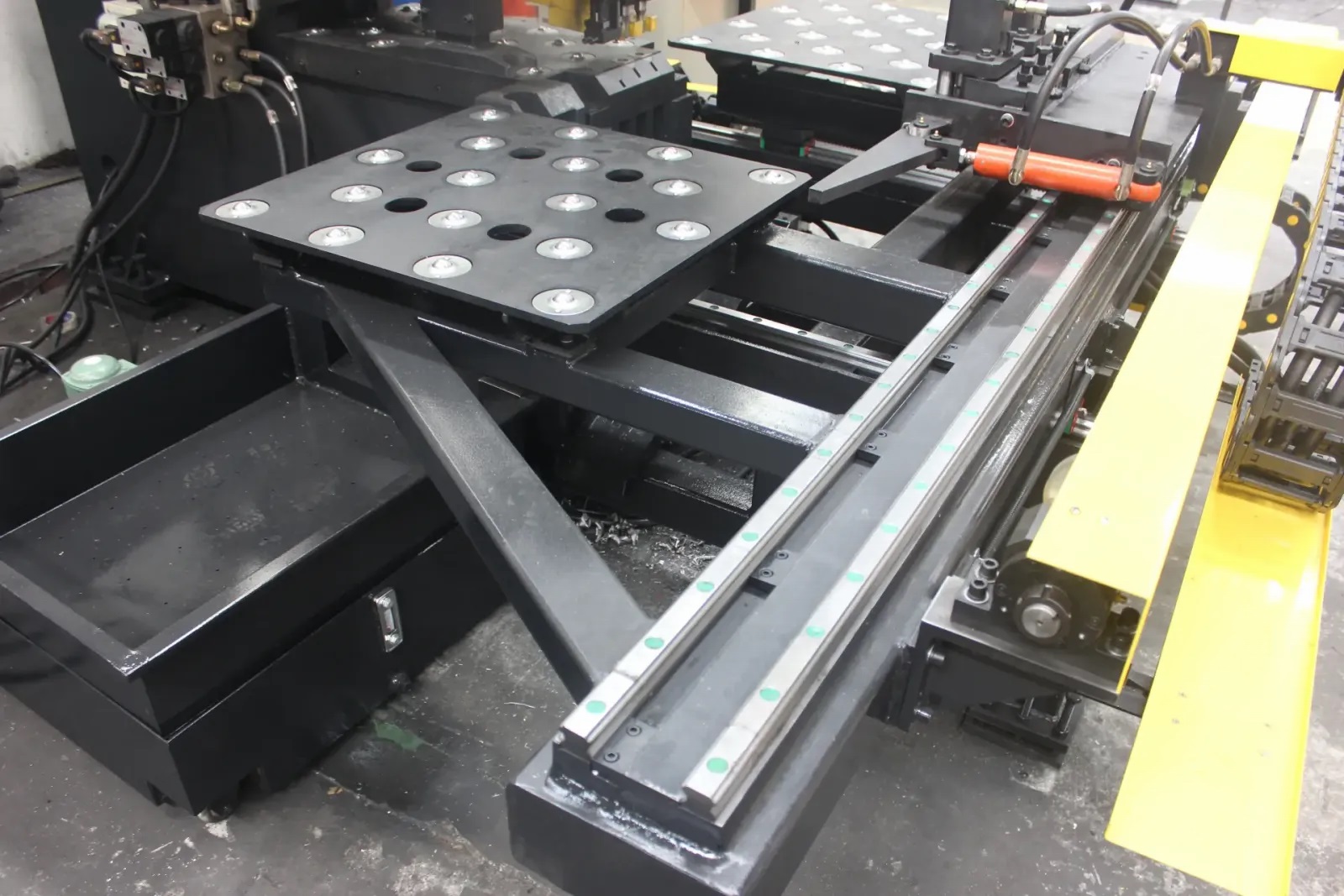

7. Оси X, Y приводятся в движение серводвигателем + шарико-винтовой передачей + линейной направляющей, точность выше.
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
