Модель |
LV-159 |

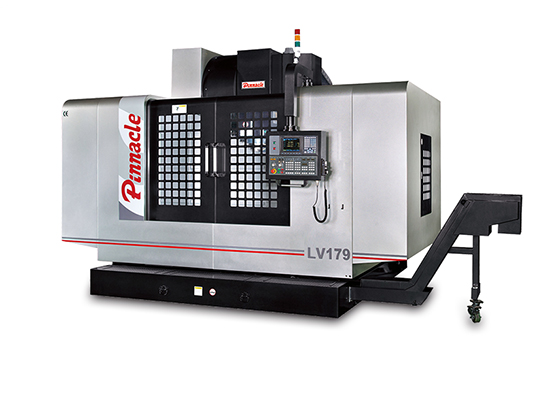

LV-179 |
LV-209 |
|
Система ЧПУ |
Siemens, Fanuc, Heidenhain, Mitsubishi, FAGOR |
||
|
Тип направляющих по осям X/Y/Z |
Линейные направляющие по осям X/Y Направляющие скольжения по оси Z
(по оси Y - 4 направляющие) |
||
|
Стол |
- | - | - |
|
Габаритные размеры стола (мм) |
1700x850 |
1900x850 |
2200x850 |
|
Пазы (ширина/расстояние/кол-во) |
18/150/5 |
18/150/5 |
18/150/5 |
|
Максимальная нагрузка на стол (кг) |
2000 |
2500 |
3000 |
|
Параметры обработки |
- | - | - |
|
Перемещения по осям X/Y/Z (мм) |
1500/900/850 |
1700/900/850 |
2000/900/850 |
|
Расстояние от шпинделя до стола (мм) |
100~950 |
100~950 |
100~950 |
|
Расстояние от оси шпинделя до колонны (мм) |
950 |
950 |
950 |
|
Шпиндель |
- | - | - |
|
Конус шпинделя |
BT40 |
BT40 (ВТ50) |
ВТ50 |
|
Мощность привода шпинделя (постоянно/30 мин) (кВт) |
11/15 |
11/15 (15/18,5) |
15/18,5 |
|
Частота вращения шпинделя (ременный привод) (об/мин) |
40~ 8000 10000/12000
|
40~8000 10000/12000
|
40~6000
(40~8000)
|
|
Частота вращения шпинделя (редукторный привод - 2 ступени) (об/мин) |
40~2000, 2001~8000 |
40~2000, 2001~8000 |
40~1500, 1501~6000 |
|
Частота вращения шпинделя (прямой привод) (об/мин) |
10000
12000/15000
|
10000
12000/15000
|
10000 |
|
Подачи |
- | - | - |
|
Ускоренные подачи по осям X/Y/Z (м/мин) |
24/24/16 |
24/24/16 |
20/20/16 |
|
Рабочие подачи по осям X/Y/Z (мм/мин) |
10000 |
10000 |
10000 |
|
Инструментальный магазин |
- | - | - |
|
Количество инструментов (шт) |
24 |
24(32) |
24 (32) |
|
Максимальный диаметр инструмента (мм) |
Ø90 |
Ø90 (Ø105) |
Ø105 (Ø127) |
|
Максимальная длина инструмента (мм) |
250 |
250 |
350 |
|
Максимальный вес инструмента (мм) |
8 |
8 (20) |
20 |
|
Прочее |
- | - | - |
|
Давление воздуха (кг/см²) |
6 |
6 |
6 |
|
Напряжение/Частота (В/Гц) |
220/50 |
220/50 |
220 /50 |
|
Общее электропотребление (кВА) |
40 |
40 |
40 |
|
Объем бака СОЖ (л) |
700 |
700 |
700 |
|
Габаритные размеры и вес станка |
- | - | - |
|
Длина/Ширина (мм) |
4050x2900 |
4450x2900 |
5000x2900 |
|
Высота (мм) |
3200 |
3200 |
3200 |
|
Масса (кг) |
14000 |
15000 |
16000 |
Предназначены для комплексной обработки сложных деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства.
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
|
Система ЧПУ:
- MITSUBISHI модели M80/M830 Ременный привод шпинделя
Двигатель привода шпинделя
Высокоточный шпиндель - 8000 об/мин
Воздушный обдув шпинделя
Сервопривода по осям X/Y/Z
Инструментальная система манипуляторного типа на 20 позиций
Линейные направляющие (качения) по осям X/Y/Z
Защита направляющих
Кабинетная защита зоны обработки (без крыши)
Конвейер удаления стружки шнекового типа (устанавливается с боку)
Автоматическая система смазки Освещение рабочей зоны
Трехцветная сигнальная лампа Разъем для передачи данных RS232 или USB Набор инструмента для обслуживания станка
Опоры для установки станка Инструкция по эксплуатации оборудования |
Система ЧПУ:
- FANUC модели 0i-MF/31i-MB
- HEIDENHAIN модели TNC620/TNC640
- SIEMENS модели 828D/840D
- FAGOR модели 8055i Plus/8060FL/8060
Редукторный привод шпинделя
Прямой встроенный привод шпинделя (мотор-шпиндель)
Шпиндель с увеличенными оборотами - 10000/12000/15000 об/мин
Подача СОЖ через шпиндель
Подача СОЖ вокруг шпинделя
Подача СОЖ высокого давления до 20 bar
Смыв стружки с защиты направляющих
Полная защита зоны обработки (с крышой)
Масляное охлаждение шпинделя
С-ма измерения инструмента Renishaw TS-27R С-ма измерения заготовки Renishaw OMP-60
Инструментальная система манипуляторного типа на 24/32 позиций
Инструментальная система цепного типа на 40 позиций
Подготовка под 4-ю ось (поворотный стол)
Поворотный стол (4-я ось) Трансформатор
Стабилизатор
Компрессор
Маслоотделитель от СОЖ
Уловитель паров СОЖ (масляного тумана) Конвейер удаления стружки ленточного типа (устанавливается с переди)
Система охлаждения электрического шкафа (вентилятор/кондиционер)
Выносной пульт управления
Пистолет подачи СОЖ
Пистолет подачи воздуха |
 |
Высокоточный шпиндель |
 |
Сервопривода по осям X/Y/Z |
 |
Инструментальный стол с пазами |
|
Редукторный привод шпинделя |
 |
Подача СОЖ через шпиндель |
 |
Подача СОЖ вокруг шпинделя |
|
Смыв стружки с защиты направляющих |
|
Подача СОЖ высокого давления до 20 bar |
 |
Инструментальная система манипуляторного типа на 24 позиции |
|
Инструментальная система цепного типа на 40 позиций |
|
Конвейер удаления стружки ленточного типа |
