Координатно-прошивные электроэрозионные станки SODICK серии AQ

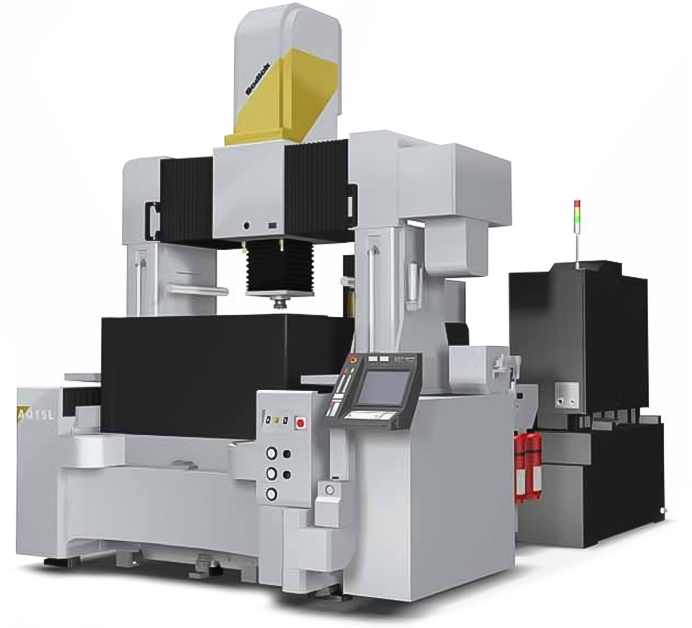

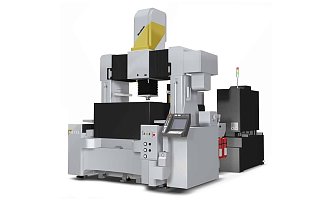

SODICK модели AQ15L

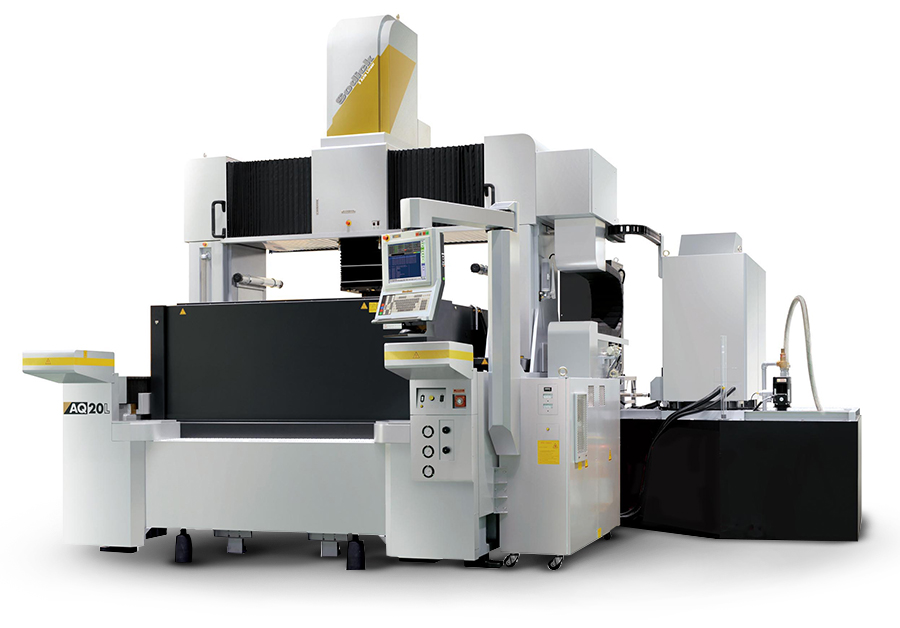

SODICK модели AQ20L

• Линейные сервоприводы с мощными планарными (плоско-параллельными) линейными двигателями (ЛД) с сердечниковыми катушками (якорем) по осям XY и Z.
• Сдвоенные планарные ЛД по оси Z — скорость перемещений до 600 мм/сек (36 м/мин!), что необходимо для обработки глубоких пазов без прокачки с удалением шлама за счет помпового эффекта сверхбыстрых релаксаций электрода.
• Два планарных линейных двигателя перемещений портала по оси Y. Скорость перемещений по XY — до 10 м/мин.
• Коррекция позиционирования — до 500 цикл/сек, чтобы обеспечить неизменно оптимальный электроискровой (межэлектродный) зазор.
• Дискретность перемещений — 0,1 мкм.
• Абсолютные измерительные линейки Heidenhain по осям XYZ с разрешением 0,01 мкм (10 нано!).
• Эффективная патентованная система охлаждения высоконагруженных ЛД.
• Керамическая надэлектродная плита. Повышение геометрической точности. Из-за больших требуемых габаритов керамическая плита на столе отсутствует. Однако станина стола и рабочий стол не соединены электрически с остальными частями станка, и это позволяет достичь полной гальванической развязки зоны обработки.
• Чугун-миханит (Meehanite® cast iron) с малым тепловым расширением в литых несущих конструкциях: станина, портал, каретки перемещений по осям Y и X, и оси Z.
• Шабреные вручную посадочные плоскости на литых несущих конструкциях.
• Обработка без прокачки благодаря помповому эффекту сверхбыстрых релаксаций электрода.
• Высокоскоростная обработка благодаря способности системы непрерывно поддерживать оптимальную величину межэлектродного зазора;
• LN2: КЧПУ-генератор нового поколения собственной разработки и изготовления Sodick. (LP2 с Intelligent Q3VIC — опция).
• K-SMC: собственная сверхбыстродействующая система управления перемещениями.
• TMM-генератор электроискровых импульсов до 1000А при длительности 1 мкм сек.
• TMM3: уменьшение времени черновой обработки карбидных материалов.
• 1 ГБит/сек — скорость обмена данными между генератором электроискровых импульсов, системой K-SCM и компьютерным ЧПУ.
• LN Assist Professional: професcиональное ПО для оптимальных условий для всех видов и приемов ЭИ обработки.
• 15-дюймовый сенсорный дисплей.
• SQ-Circuit: дополнительное напряжение в зазоре при ЭИ обработке малыми электродами сложной формы.
• SVC Circuit: ускорение чистового выхаживания до 4 крат, улучшение выхаживания больших поверхностей, улучшение плоскостности поверхностей, снижение износа электрода.
• NANOWEAR (НАНОИЗНОС): схемотехнический комплекс подавления износа электрода.
• SGF2: система наноизноса графитового электрода — сверхнизкий износ при ЭИ прошивке с графитовыми электродами.
• PIKA Circuit: схемотехнический комплекс качественного чистового выхаживания.
• Рекордно малый модифицированный·      Автоматический пожаротушитель. (измененный, дефектный) поверхностный слой.
• Дистанционный пульт.
• Накопительный счетчик часов.
• Пневмобустер.
• LAN-порт (местная сеть).
• USB-порт.
• Рабочее освещение
• Автоматический пожаротушитель.
