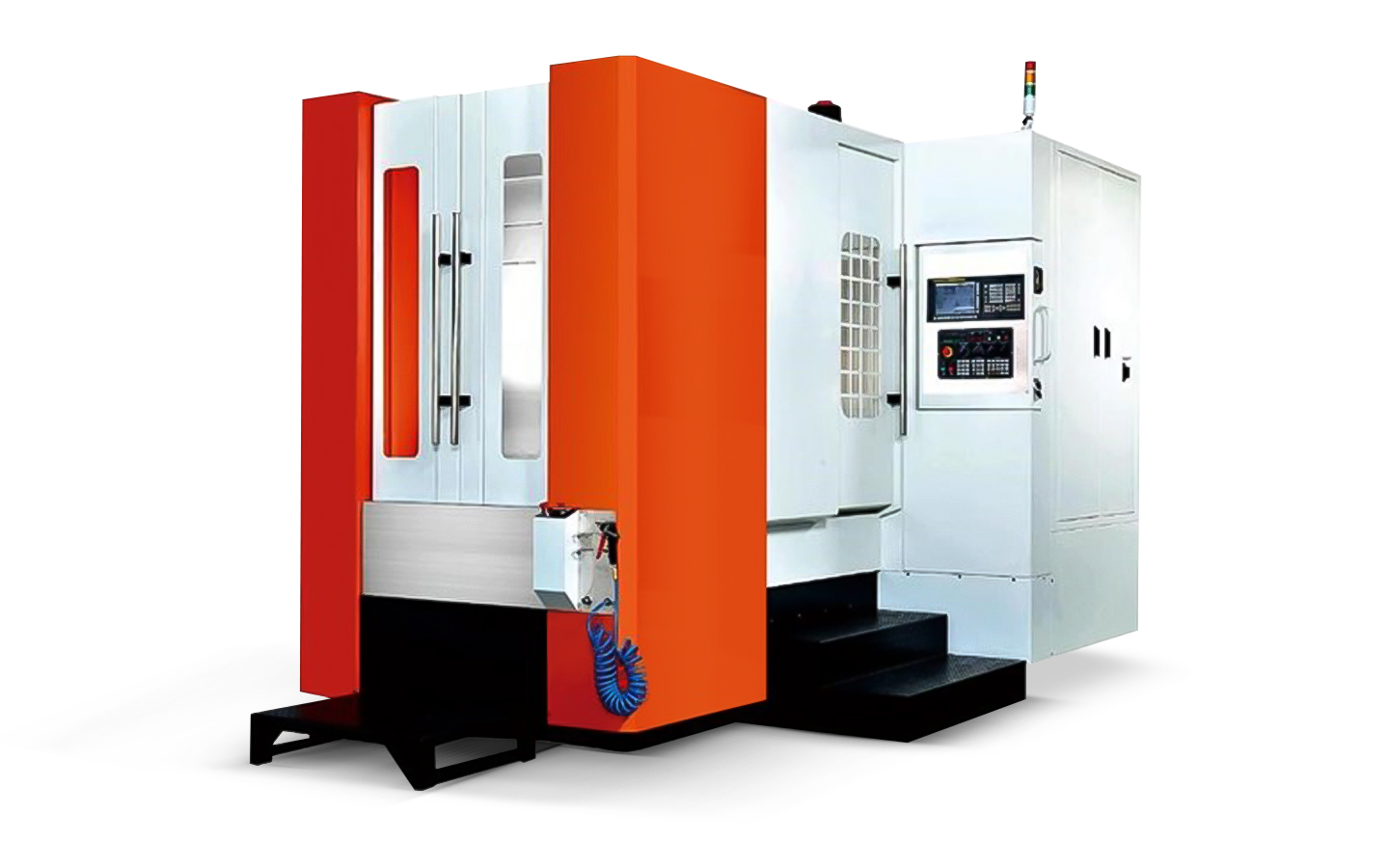

Фрезерный обрабатывающий центр STEELMAC LH-400

• Тяжелая конструкция станка с основными узлами (основание, стойка, шпиндельная бабка, стол, инструментальный суппорт) изготовлены из высокопрочного чугуна марки «Механит» с увеличенными ребрами жесткости и обеспечивают повышенную виброустойчивость, жесткость и устойчивость станка к изгибающим деформациям, которые влияют на качество обработки деталей и долгий срок эксплуатации режущего инструмента. • Жесткий шпиндельный узел в сочетании с мощным приводом шпинделя обеспечивают силовую и жесткую обработку.
• Рабочий стол с высокой грузоподъемностью позволяет обрабатывать крупногабаритные и тяжелые заготовки и детали.
• Линейные направляющие увеличенного сечения в сочетании со шпинделем с высокими оборотами позволяют производить высокоскоростную и точную обработку деталей.
• Линейные направляющие обеспечивают ускоренные перемещения до 36 м/мин
• Возможность компоновки станка 2-х паллетной системой для увеличения производительности и удобства наладки станка.
• Инструментальный магазин повышенной емкостью до 24 позиций позволяет обрабатывать наукоемкие детали, где требуется большое количество инструментов.
• Инструментальный магазин комплектуются рукой-манипулятором, который обеспечивает быструю смену инструментальных позиций при наладке и работе станка, что на 30% экономит вспомогательное время.
• Система ЧПУ Fanuc 0i-MF Plus с использованием оптоволоконных кабелей обеспечивает точность воспроизведения запроектированной модели и высокую скорость обработки. Благодаря этому достигается увеличение производительности оборудования, так и повышение качества выпускаемой продукции.

Система ЧПУ

На станках устанавливается система ЧПУ FANUC модели 0iMD Plus с 10,4” LCD цветным монитором. Дополнительно станки      оснащаются             системой      диалогового программирования - Manual Guide i. Система ЧПУ управляет всеми программируемыми узлами и системами станка и отображает состояние технологических параметры станка и режимов резания.

Станина

Станины станка представляет собой жесткую литую конструкцию. Расчёт станины выполнен методом конечных элементов и оптимизирует жесткость станка, что позволяет станине поглощать вибрации и быть устойчивой к деформациям. Жесткая литая станина обеспечивает высокое качество обработки на протяжении всего срока эксплуатации.  Отличительной особенностью является большое расстояние между направляющими по осям X/Y, что делает процесс обработки более жестким и стабильным.

Шпиндель

Шпиндель расположен в центре колонны, что обеспечивает оптимальную симметрию и соотношение нагрузок по всем осям.

Поворотный стол (паллета)

Высокоточный  поворотный стол  (паллета), сконструированная для непрерывной обработки изделий без переустанова с индексацией стола от 1º до 0,001º для обеспечения повышенной точность. Поворотный стол (4-ось) приводится в действие от двигателя и передается через червячную передачу для достижения более высокой жесткости, скорости и стабильной работы поворотного стола (паллеты).

Лазерная калибровка

Линейные роликовые направляющие по осям X/Y/Z проверяются при помощи лазерного интерферометра. Зазоры в каждом проверенном шаге автоматически компенсируются в системе ЧПУ, в связи с чем повышается точность позиционирования, а также точность повторяемости станка.

Тест Ball Bar

Тест «Ball Bar» является неотъемлемой частью проверки станков.      Целью           теста             является       получение высоких результатов по показателям округлости, цилиндричности и соосности.

Линейные направляющие

Линейные направляющие выполнены в виде призматических направляющих, которые расположены по осям X, Y, Z и крепится к основанию станины, к суппорту инструментального стола и к вертикальной консоли. По линейным направляющим с помощью циркулирующих в обойме с маслом тела качения (ролики) перемещается суппорт со шпиндельный узлом и суппорт с инструментальный столом.

Инструментальный магазин барабанного типа

Станок стандартно оснащен инструментальным магазином барабанного типа с системой смены инструмента манипуляторного типа. Это позволяет сократить вспомогательное время на смену инструмента при обработке высокотехнологичных и сложных изделий, где требуется большое количество инструментальных позиций.  Инструментальный магазин барабанного типа имеет 24 и 30 инструментальных позиций в зависимости от модели станка.

Инструментальный магазин цепного типа (опция)

Станок опционально оснащен инструментальным магазином цепного типа с системой смены инструмента автоматического типа. Это позволяет сократить вспомогательное время на смену инструмента при обработке высокотехнологичных и сложных изделий, где требуется большое количество инструментальных позиций.  Инструментальный магазин цепного типа имеет 40 позиций.

2-х паллетная система (опция)

Станки серии MH оснащаются 2-х паллетной системой для увеличения производительности и качества наладки станка.
