Четырехсторонний станок VH-M623
- Технические характеристики
- Видео
- Доставка

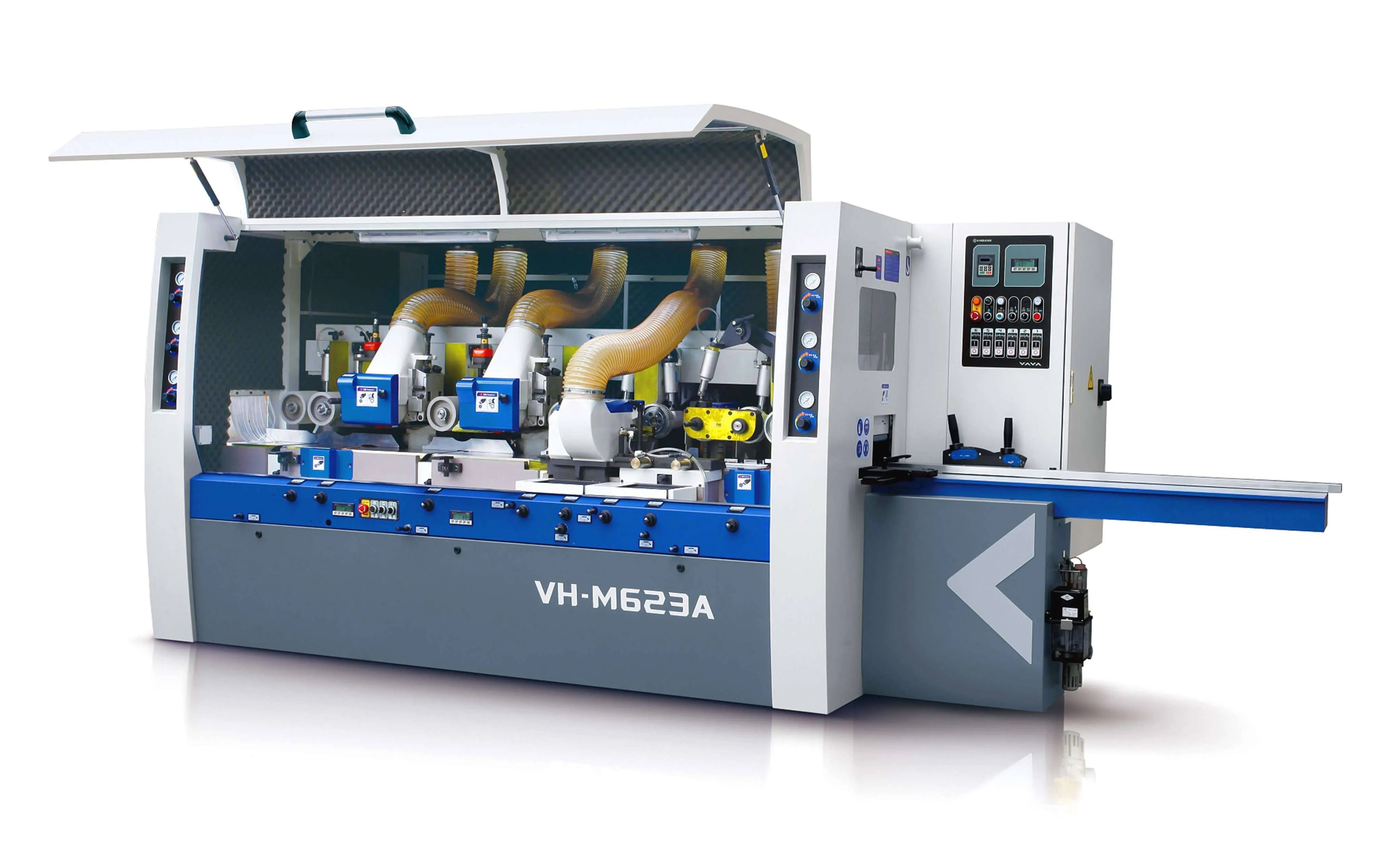

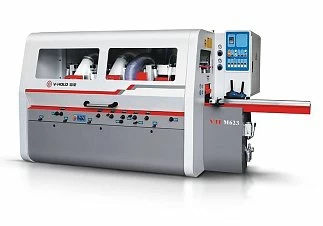

Четырехсторонний 6-ти шпиндельный деревообрабатывающий станок VH-M623 предназначен для плоскостной и профильной обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы.

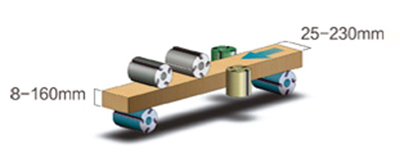

Расположение шпинделей
Технические особенности
![]() |
Разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел. |
![]() |
Приемный стол, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки. |
![]() |
Полиуретановые верхние и нижние вальцы на выходе обеспечивают качество обработанных заготовок самых мягких пород. |
![]() |
Мощные приводные верхние и нижние вальцы обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки. |
![]() |
Устройство подачи коротких заготовок позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки. |
![]() |
Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок. |
![]() |
Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. |
![]() |
Устройство управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка. |
![]() |
Одним из важных составляющих надежности станка является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE. |
![]() |
Цифровое позиционирование верхних шпинделей позволяет ускорить процесс перенастройки станка. |
![]() |
Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами, что значительно упрощает обслуживание станка. |
![]() |
Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок. |
Технические характеристики |
|
Количество шпинделей (шт) |
6 |
Длина обрабатываемой заготовки (мм) |
от 200 |
Ширина обработки (мм) |
18-230 |
Высота обработки (мм) |
8-160 |
Скорость подачи (м/мин) |
6-36 |
Частота вращения шпинделей (об/мин) |
6500 |
Мощность двигателя подачи (КВт) |
5,5 |
Мощность нижнего шпинделя (КВт) |
7,5 |
Мощность правого шпинделя (КВт) |
7,5 |
Мощность левого шпинделя (КВт) |
7,5 |
Мощность верхнего шпинделя (КВт) |
11,0 |
Мощность 2-го нижнего шпинделя (КВт) |
7,5 |
Мощность 2-го верхнего шпинделя (КВт) |
7,5 |
Мощность двигателя подъема траверсы (КВт) |
0,75 |
Суммарная мощность (КВт) |
55,12 |
Диаметр шпинделей (мм) |
40 |
Диаметр инструмента на 1-ом шпинделе (мм) |
125 |
Диаметр инструмента на вертикальных шпинделях (мм) |
125-180 |
Диаметр инструмента на горизонтальных шпинделях (мм) |
125-180 |
Диаметр подающего ролика (мм) |
140 |
Диаметр вытяжного патрубка (мм) |
140 |
Габаритные размеры (мм) |
4320х1650х1850 |
Масса станка (кг) |
3800 |
