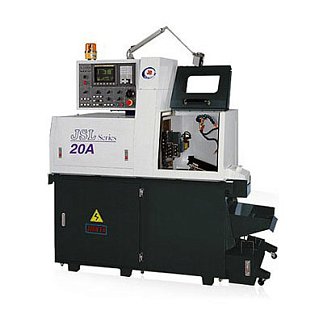

Токарный автомат JSL-20A
Токарный автомат JSL-20A
Артикул: 12633
Частота вращения: 8000 об/мин
Кол-во управляемых осей: 4
Макс. Ø прутка: 20 мм
Вес: 1800 кг
Кол-во управляемых осей: 4
Макс. Ø прутка: 20 мм
Вес: 1800 кг
53950 у.е.
4 572 034 ₽
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
JSL-20A |
|
Макс. диаметр обработки главного шпинделя, мм |
20 |
|
Макс. диаметр обработки противошпинделя, мм |
- |
|
Макс. длина обработки (вращающаяся направляющая втулка), мм |
85 |
|
Макс. длина обработки (фиксированная направляющая втулка), мм |
200 |
|
Макс. длина обработки (без направляющей втулки), мм |
45 |
|
Макс. диаметр осевого сверления в главном шпинделе, мм |
10 |
|
Макс. диаметр сверления в противошпинделе |
- |
|
Макс. диаметр нарезаемой резьбы метчиком в главном шпинделе |
М8 |
|
Макс. диаметр нарезаемой резьбы метчиком в противошпинделе |
- |
|
Макс. диаметр нарезаемой резьбы метчиком в приводных радиальных инструментальных позициях |
М6 |
|
Кол-во инструментальных позиций для наружной токарной обработки, шт |
8 |
|
Кол-во осевых неприводных инструментальных позиций для внутренней обработки в главном шпинделе, шт |
5 |
|
Кол-во приводных радиальных инструментальных позиций для обработки в главном шпинделе, шт. |
4 (7-опция) |
|
Размер инструмента для точения, мм |
12×12×90 |
|
Количество одновременно управляемых осей, шт |
4 |
|
Диаметр отверстия в главном шпинделе, мм |
29 |
|
Диапазон частоты вращения шпинделей, об/мин |
200-8000 |
|
Ускоренные перемещения по осям X/Z, м/мин |
24 |
|
Мощность двигателя главного шпинделя, кВт |
3,7 |
|
Мощность двигателя противошпинделя, кВт |
- |
|
Мощность двигателей осей X1/Z1, кВт |
0,5/0,75 |
|
Мощность двигателя оси Y, кВт |
0,75 |
|
Мощность двигателя приводных расположенных радиально инструментальных позиций для обработки в главном шпинделе, кВт |
0,5 |
|
Мощность двигателя подачи СОЖ, кВт |
0,375 |
|
Габариты станка (без гидравлического устройства автоматической подачи прутка), мм |
2015×1040×2210 |
|
Вес станка, кг |
1800 |
Автоматы продольного точения серии JSL отличаются высокой жёсткостью и технологичностью. Станки серии JSL предназначены для высокоскоростной и точной токарной обработки, благодаря высокоточным направляющим и высокоточного шпинделя с оборотами до 8000 об/мин. Применения автоматов продольного точения серии JSL на производствах значительно увеличивают производительность. Станки используются в крупносерийном и массовом производстве. Автоматы продольного точения серии JSL (компании JINN FA) являются высокотехнологичным оборудованием для обработки детали минимальных типоразмеров с соотношением диаметра и длины обработки более чем в 10 раз (L/D>10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции в условиях крупносерийном и массовом производстве. Автоматы продольного точения являются оптимальным технологическим решение для обработки деталей исключительно из прутка.
СХЕМА ОБРАБОТКИ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Высокоскоростные шпиндели (до 8000 об/мин) обеспечивают максимальную производительность и высокое качество обработанной поверхности (Ra до 0,63-0,8 мкм), позволяя исключить дорогостоящую шлифовальную операцию
- Возможность работы с некалиброванным прутком (по H12)
- Большие технологические возможности. Станок позволяет выполнять операции фрезерования, сверления, резьбонарезания, растачивание детали с двух сторон, т.о. заменяет несколько единиц металлорежущего оборудования
- Операция глубокого сверления с прокачкой СОЖ через инструмент под давлением до 150 бар (опция) для обработки отверстий, которые невозможно получить на обычном токарном центра
- Система крепления приводного инструмента, не требующая специальных дорогостоящих приводных оправок как на обычных токарно-фрезерных центрах
- Полноценная Y-ось. Позволяет производить полноценную фрезерную обработку.
 |
Инструментальные позиции для обработки в главном шпинделе:
|
|
Система ЧПУ:
|
 |
Система без держателя направляющей втулки (перемещающийся до упора шпиндель). Используется для уменьшения остатка прутка. Экономит материал и деньги. |
|
Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка. |
 |
Люнетные системы для обработки с направляющей втулкой (опция). |
 |
С не вращающейся направляющей втулкой (стандарт). Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке.
|
|
Устанавливается преимущественно при обработке круглого прутка из цветных металлов. |
 |
С вращающейся направляющей втулкой (опция). Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней. |
 |
Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки. |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
|
|
|
