Линия для изготовления МДФ из стеблей хлопчатника 15000 - 30000 м3 в год

Комплектация линии HARTMANN производительностью 15000 - 30000 м3 год.

№	Наименование	Принцип работы	Габариты и электрическая мощность	Фото оборудования
1	Ленточный транспортер Z-15	Ленточный транспортер предназначен для перемещения сырья (щепы, стружки) между технологическими операциями.  Рассчитан для работы с сухим и увлажненным материалом.  Транспортер имеет различные модификации по длине, ширине и мощности привода.  В данной линии система ленточных транспортеров предназначена для доставки мата плиты до горячего пресса.	масса: 900 кг, скорость конвейера: 20 м/мин, длина: 8000 мм, ширина: 600 мм, высота: 1000 мм, 7,0 КВт
2	Роторная дробилка BX-2	Предназначена для дробления сухих и влажных древесных материалов диаметром до 200 мм.	Длина: 4000 мм, Ширина: 3100 мм, Высота: 2850 мм, масса: 4900 кг, производительность: 5000 кг/час, скорость вращения ротора: 500 об/мин, 75,0 КВт
3	Конвейер подачи щепы BC-5	Ленточный транспортер предназначен для перемещения сырья (щепы, стружки) между технологическими операциями. Рассчитан для работы с сухим и увлажненным материалом. Транспортер имеет различные модификации по длине, ширине и мощности привода. В данной линии система ленточных транспортеров предназначена для доставки мата плиты до горячего пресса.	Длина: 6000 мм, ширина: 600 мм, высота: 1000 мм; масса: 700 кг, скорость конвейера: 20 м/мин, 3,0 КВт
4	Магнитный сепаратор SM-15	Предназначен для извлечения инородных металлических включений из ковра древесного волокна, для предотвращения повреждения горячего пресса.	Длина: 600 мм, ширина: 600 мм, масса: 300 кг, 1,5 КВт
5	Сортировщик щепы SR-2	Стружку сортируют, чтобы отделить слишком мелкую и слишком крупную стружку от основного потока. Более крупную стружку правильной формы отсортировывают на внешний слой, где стружка ориентируется.	Длина: 6000 мм, ширина: 2800 мм, высота: 2420 мм, масса: 4500 кг, объем сортировки: до 150 м3/ч, 11,0 КВт
6	Ленточный транспортер Z-15	Рассчитан для работы с сухим и увлажненным материалом. Транспортер имеет различные модификации по длине, ширине и мощности привода. В данной линии система ленточных транспортеров предназначена для доставки мата плиты до горячего пресса.	Длина: 10000 мм,  ширина: 600 мм, высота 1000 мм; масса: 800 кг, 3,5 КВт
7	Бункер сырой щепы WS-12/W	В состав этой бункерной машины входит: верхний бункер и нижняя платформа с приводом перемещения; посредством нижнего ленточного конвейера с цепной передачей и улавливателем материала под лентой работающего конвейера, стружка для MDF внутри бункера будет равномерно перемещаться вперед, под действием ролика подачи материала и распределяющего валика на выход из бункера для подачи материала на следующую операцию технологического процесса.	Длина: 10300 мм,  ширина: 2600 мм, высота: 3630 мм, масса: 3500 кг, объем: 45 м3, 9,6 КВт

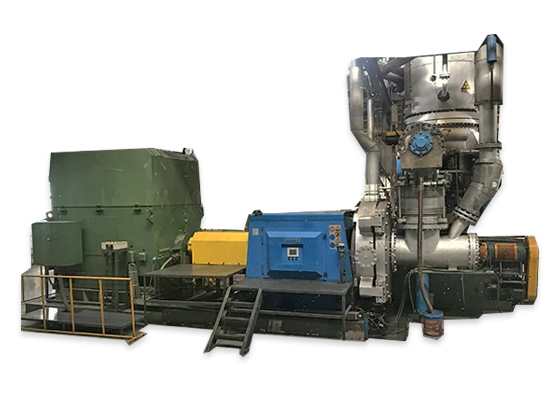

8	Дефибратор DF-15	Производит путем размола отделение клеток древесины друг от друга при минимальных затратах электроэнергии и получать одновременно длинноволокнистую массу, способную удовлетворительно свойлачиваться, а также монолитное и прочное полотно древесно-волокнистой плиты.	длина: 10000 мм, ширина: 5000 мм, высота: 8000 мм, мощность: 700 КВт, масса: 12000 кг, производительность: 50-90 тонн в день, 700 КВт
9	Клеесмесительная система с парафином PGS-1	Станок предназначен для нанесения клея на стружечный ковер перед подачей в пресс. Клеенаносящая установка представляет собой платформу (стационарная), на которой установлена каретка с электроприводом с клеенаносящим узлом. Узел оборудован системой автоматического затвора клеевых жиклеров во время простоя установки либо отключения электропитания.	Длина: 5200 мм, ширина: 1800 мм, высота: 3000 мм, масса: 2000 кг, производительность: 0-80 л/мин, 3,0 КВт
10	Распределительный участок и сушильный аппарат для волокна FD-2S	В сушилках с пневматическим перемещением измельченная древесина высушивается во взвешенном состоянии в потоке агента сушки.	Длина: 25000 мм, ширина: 9000 мм, высота: 9500 мм, масса: 45000 кг, производительность: 3-4 т/ч, 400 КВт
11	Бункер предварительного нагрева FMS-5	Осуществляется предварительный нагрев волокна для большей пластичности и адгезии клея.	длина: 6000 мм, ширина: 2800 мм, высота: 8000 мм, масса: 19000 кг, объем: 50 м3, 24 КВт
12	Механический формовщик F-2	Вращаясь, ориентирующие головки выравнивают волокна параллельно ширине ковра, перпендикулярно к направлению движения конвейера. Размеры элементов ориентирующих головок и расстояние между ними подстраиваются под размеры стружки так, чтобы она проваливалась сквозь вращающиеся диски или ролики до того, как они вынесут волокна за пределы ориентирующей головки. Слои с ориентированной стружкой выкладываются на движущийся внизу конвейер последовательно, один за другим.	длина: 16400 мм,  ширина: 2430 мм, высота: 3930 мм, масса: 5500 кг, производительность: 30-100 м3/ч, 37,8 КВт
13	Влагомер MG-15	Необходим для измерения влажности.	длина: 1000 мм, ширина: 200 мм, высота: 500 мм, масса: 300 кг, измеряет влажность от 0-80%.
14	Система искрогашения	Необходим для искрогашения при воспламенении мелкодисперстной фракции.	Длина: 1000 мм,  ширина: 1200 мм, высота: 1000 мм, масса:  500 кг, в 3-х местах установка, 0,1 КВт
15	Предпресс PP-12	После формирующей машины, мат должен пройти через машину предварительного прессования, после непрерывного предварительного прессования полотно приобретает некоторую прочность. Таким образом, секция предпрессовой подготовки является очень важной и незаменимой частью всего производственного процесса.	Длина: 7380 мм,  ширина:  3280 мм, высота: 3125 мм, масса: 60 тонн, ширина роликов: 1600 мм, скорость подачи: 1-10 м/мин, 45,0 КВт
16	Диагональная пила с системой подачи CS-1	Диагональные пилы необходимы в производстве древесных плит в проходных прессах для того, чтобы отделить от непрерывной ленты плиту нужной длины без остановки процесса прессования.	длина: 3400 мм, ширина: 2800 мм, высота: 2000 мм, масса: 1500 кг, 6,0 КВт
17	Поперечная пила CS-14	Поперечные пилы необходимы поперечной резки мата,  необходимых размеров без остановки процесса прессования.	длина: 6080 мм, ширина: 3280 мм, высота: 3125 мм, масса: 6000 кг, диаметр дисковых пил: 400 мм, кол-во оборотов: 1400 об/мин, 6,0 КВт
18	Система конвейеров от диагональной пилы до пресса CBS-7	Необходимы для подачи подпрессованной плиты в горячий пресс.	Длина: 12900 мм,  ширина: 800 мм,  высота: 1000 мм, масса: 2400 кг, Скорость подачи до 20 м/мин, 21,0 КВт
19	Пресс тактовый PTC-6 с системой гидравлики	Система горячего прессования включает загрузочную этажерку, разгрузочную этажерку, раму, горячие плиты, цилиндр, перекладину, рабочую платформу, гидравлическую систему, панель управления и прочие компоненты. После завершения прессования плиты одновременно транспортируются из горячего пресса на разгрузочную этажерку, после чего по одной выходят на конвейер и охладитель.	длина: 12220 мм,  ширина: 2560 мм, высота: 3520 мм, масса: 150000 кг, скорость подачи: 0-35 м/мин, габариты горячих плит:1550x10200x120 мм, 94 КВт
20	Роликовый транспортер с вентилятором охлаждения RT-1	Предназначен для транспортировки осп в охладитель. Состоит из главной рамки, роликов, подшипников, редукторов, цепей и т.д.	длина:4550 мм, ширина: 1660 мм, высота: 1020 мм, масса: 600 кг, 3,0 КВт
21	Охладитель с приемным рольгангом CS-50	Предназначен для охлаждения плит.Состоит из 2 шт. рольганга, самого охладителя, редукторов и т.д. Общая длина агрегатов -10 метров. Опорная конструкция с подшипниками. Привод через зубчатое колесо и шестерню, с помощью мотор-редуктора.	Скорость: 18 м/мин, длина: 12220 мм,  ширина: 2560 мм, высота: 3000 мм, масса: 2500 кг, 5,5 КВт
22	Система форматирования плит FM-8	Необходима для чистовой обрезки плит в размер.	4000х3000х1500 мм, количество пильных суппортов: 7 штук, масса: 3500 кг, 12 КВт
23	Система укладки готовых плит FS-8	Штабелеукладчик, предназначен для укладки плит после обрезки в стоп. По мере накопления плитами гидросистема укладчика опускает агрегат.	длина: 3000 мм, ширина: 2000 мм, высота: 2300 мм, высота накопления плит - 700 мм, максимальный общий вес накопленных плит - 1200 кг, 3,0 КВт
24	Лифт GT-4	Необходим для укладки и сбора в пакет плит.	длина: 3000 мм, ширина: 2400 мм, высота: 2000 мм, масса: 1500 кг, 3,5 КВт
25	Система КИПиА по всей линии, система управления автоматич. процессом	Контрольная панель управления для всей линии. Предназначена для управления всей линии MFD. Кабель, шкаф управления, и т.д.	Размеры: 6200х1100х2500 мм, 1200 кг
26	Система аспирации A/C-22	Предназначена для удаления пыли и опилок из зоны резания.	Размеры: 2000х2500х6000 мм, производительность: 22000 м3/час, масса: 3200 кг
27	Термомасляный котел ST-4 газовый	Энергетическая установка обслуживает участки сушки и прессования готовых плит.	Размеры: 4000х3200х4000 мм, масса: 12000 кг, давление в системе: 1,25 MПа, 32,0 КВт

Цены на мдф оборудование производительностью 15000 - 30000 м3 в год (стебель хлопчатника (гузапая)) *

* - Формат плит может быть любой из стандартных, возможен вариант поставки оборудования и для заказных нестандартных плит.

Завод по производству МДФ плиты из стеблей хлопчатника 15000-30000 м3/год

В нашей лаборатории на испытательном стенде получен опытный образец плиты МДФ из стеблей хлопчатника. Данная плита соответствует физико-механическим свойствам MDF по европейским нормам EN622-5 и ТУ 5536-026-00273643-98.
