Оборудование лесопильного производства VTL-1400

Схема (оборудование лесопильного цеха)

1. Высокомощная эстакада для бревен с загрузочными руками – VLD

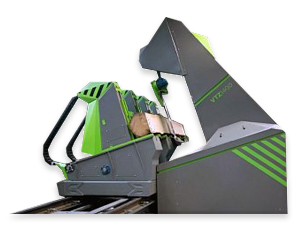

2. Вертикальный ленточнопильный станок с кареткой – VTZ 1400 PLUS

Особенности:

• Сверхмощная сильная и крепкая конструкция с подрамой (не нужен бетонный фундамент);
• Наклонная головка под углом 17°;
• Колеса из литой стали; одна установленная сторона – легкий доступ для замены полотна;
• Главный двигатель для ременной трансмиссии с меньшей потерей мощности;
• Система смазки колес;
• Давление направляющих полотна пилы (без настройки - единая настройка экономит время); верхняя направляющая гидравлически настраивается вверх/вниз;
• Автоматическое гидравлическое натяжение пилы – автоматически поддерживает напряжение;
• Электронное натяжение полотна пилы – быстрая настройка положения обоих колес гарантирует правильное выравнивание полотна на колесах и долгий срок службы полотна; система показывает когда колеса в неправильном выравнивании предотвращая потерю напряжения в лезвии;
• Возможность распила в одном или обоих направлениях (одинарный или двойной распил); в сочетании с правильными разгрузочными конвейерами (не включены);
• Компьютер ПЛК, установленный на головке для непосредственного регулирования выравнивания полотна, натяжения и замены пил;
• Легко открывающаяся пневматическая дверь для замены пил;
• Автоматическое подрезное устройство, установленное на ленточной пиле, чистит поверхность ствола, продлевает срок службы полотен; автоматическая смена положения согласно диаметру бревна; автоматическое смещение при возврате каретки.

2.1 Наклонная лесопильная каретка  – VZH 1200 SUPERFAST

Особенности:

• Cильная и мощная конструкция для продления срока службы и уменьшения обслуживания;
• Структура тележки выполнена из конструкционный стали с высокой производительностью Strenx® увеличивающей прочность конструкции и уменьшающей общий вес тележки – умно спроектированная структура;
• Наклонная рама тележки на 17° обеспечивает безударный прием распиленных досок верхней стороной вверх;
• Высокоскоростная электрическая тележка с бесщеточным приводом – SUPERFAST;
• Высокоскоростное ускорение и замедление;
• Максимальная скорость обратного хода каретки: до 240 м/мин;
• Интеллектуальная система позиционирования каретки, определяющая положение бревна; точка входа и выхода полотна;
• Передача энергии торможения (замедления) на другие приводы в системе – энергосбережение;
• Уникальная подача каретки с цепной передачей (меньше обслуживания, более простая установка);
• ШКИВЫ для зажатия и позиционирования бревен 4 шт;
• НЕЗАВИСИМОЕ ПОЗИЦИОНИРОВАНИЕ КАЖДОГО ШКИВА для контроля конусности и выпрямления древесины; что приводит к лучшему использованию и точности;
• Скорость позиционирования: до 550 мм/с (21"/с);
• Полная гибкость для позиционирования закривленных бревен или бревен в форме конуса;
• Движение шкивов на массивных, негабаритных линейных направляющих - точная шлифовка; без трения;
• гидравлические зажимы монтируются на каждом шкиве;
• Быстрый зажим с помощью механизма рычагов;
• Гидравлически настраиваемая глубина зажимных крюков;
• Полностью регулируемое давление зажима;
• Автоматическая функция подтягивания зажимов после зажима - обеспечение прямого зажима бревна и точности последней доски от бревна;
• Тормоз на зажимном механизме предотвращает движение бревна при распиле;
• Устройство для поворота бревен, монтируется на тележке 2 шт;
• Тройные цепи (одна спереди и две сзади), приводятся в действие электроприводом с регулируемой скоростью;
• Интеллектуальный гидравлический силовой агрегат, определяющий нагрузку и самостоятельно регулирующий необходимую скорость и давление - мин. энергопотребление; электронный контроль уровня масла; автоматический мониторинг чистоты масляного фильтра;
• Автоматическая система смазки;
• Все необходимые кабели.

3. Кабина для оператора

Версия A – кабина с подрамой и лестницей для установки над эстакадой для брёвен (рекомендуется)

• Кабина оператора;
• Подрамник для установки над эстакадой;
• Одна лестница;
• Ограждение включено.

4. Стальная подрама для лесопильной системы VTZ 1400 PLUS

НЕТ НЕОБХОДИМОСТИ В ОСОБЫХ ФУНДАМЕНТАХ ИЗ БЕТОНА. Только прямой бетонный пол для достаточной производительности.

5. Роликовый конвейер с выбрасывающей рамой RC V1000

Роликовый конвейер для принятия пиломатериалов от вертикального ленточнопильного станка.

6. Приводной валковый транспортер с выбросом продуктов распила вправо – RC L1000

7. Приемные руки для досок

8. Обрезной станок для досок и многопильный станок VR 800/2

Особенности:

• 2 машины в одной – обрезной и многопильные станки;
• Высококачественный производственный процесс; все компоненты обработаны на ЧПУ; вся сталь с пескоструйной обработкой, для лучшего качества сварки и покраски;
• Исключительно высококачественные и надежные компоненты (подшипники SKF, подшипники SNR в корпусах, двигатели Lenze и Weg, коробки передач Lenze и Bonfiglioli, цепи Iwis, компоненты Schneider Electric, компьютеры Unitronics & Lenze PLC, гидравлические насосы Casappa, гидравлические клапаны Poclain, покраска Teknos и т.д.);
• Автоматическое электронное управление для подвижных головок, электронный пульт управления Unitronics M91/V130 с программой Mebor;
• Быстрое электронное позиционирование подвижных головок - лезвий, согласно заранее поставленным размерам;
• 9 размеров в памяти;
• Подрамник для поднятия машины на большую высоту.

9. Поперечный не приводной конвейер – дорожки с подшипниками SWM

10. Поперечный не приводной конвейер – дорожки с подшипниками SWM

11. Приемные руки для досок

12. Электрооборудование и кабели на линии
