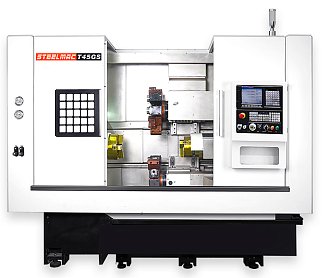

Многоцелевые центры СТМС серии TGS (2 револьверные головки, 2 шп. + ось Y)
Многоцелевые центры СТМС серии TGS (2 револьверные головки, 2 шп. + ось Y)
Артикул: 11863
Ø точения: 420 мм
РМЦ: 720 мм
Мощность: 11 кВт
2 револьверные головки, 2 шп. + ось Y
Вес: 5000 кг
РМЦ: 720 мм
Мощность: 11 кВт
2 револьверные головки, 2 шп. + ось Y
Вес: 5000 кг
Цена: по запросу
- Технические характеристики
- Комплектация
- Доставка

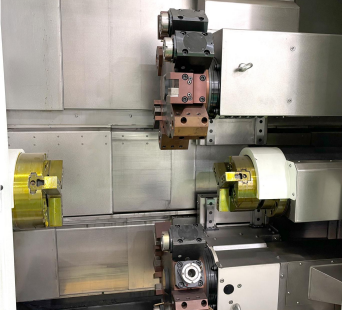

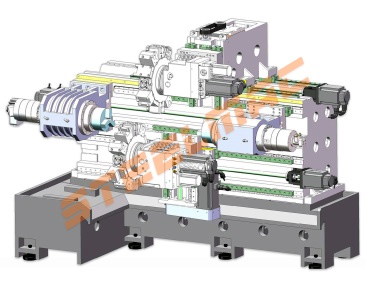

Многоцелевые обрабатывающие центры серии TGS с двумя револьверными головками, с противошпинделем и осью Y предназначены для многоцелевой функциональной токарной обработки деталей сложной геометрической формы за один установ (обеспечивая единую систему базирования заготовки) с перехватом в противошпинделе для повышенной точности обработки деталей. Наличие двух револьверных головок и двух шпинделей, позволяет производить одновременную обработку деталей с двух сторон, что приводит к увеличению производительности в 3 и более раз из-за одновременной обработки деталей, и значительно снижает вспомогательное время на переналадку и установку деталей.
| Технические характеристики / Модель | Ед. изм | T55GS |
| Диаметр патрона главного шпинделя | дюйм | 8” |
| Диаметр патрона противошпинделя | дюйм | 6” |
| Параметры обработки | ||
| Максимальный устанавливаемый диаметр | мм | 450 |
| Максимальный диаметр обработки над станиной | мм | 420 |
| Максимальный диаметр обработки над суппортом | мм | 130 |
| Максимальная длина обработки | мм | 720 |
| Максимальный диаметр прутка в главном шпинделе | мм | 45 |
| Максимальный диаметр прутка в противошпинделе | мм | 45 |
| Перемещения | ||
| Перемещение по оси X | мм | 120 |
| Перемещение по оси Z | мм | 770 |
| Перемещение по оси W - Противошпиндель | мм | 500 |
| Перемещение по оси Y | мм | ±50 |
| Шпиндель | ||
| Обороты шпинделя | об/мин | 5000 |
| Мощность привода шпинделя | кВт | 11 |
| Конус шпинделя | А2-5 | |
| Диаметр отверстия в шпинделе | мм | 56 |
| Противошпиндель | ||
| Обороты шпинделя | об/мин | 5000 |
| Мощность привода шпинделя | кВт | 11 |
| Конус шпинделя | А2-5 | |
| Диаметр отверстия в противошпинделе | мм | 56 |
| Револьверная головка типа BMT - верхняя | ||
| Тип револьверной головы | Приводная | |
| Количество инструментов | шт | 12 |
| Блок для наружной обработки | мм | 25х25 |
| Блок для внутренней обработки | мм | 32 |
| Угловой приводной блок 90° | BMT55 | |
| Осевой приводной блок 0° | BMT55 | |
| Револьверная головка типа BMT - нижняя | ||
| Тип револьверной головы | Приводная | |
| Количество инструментов | шт | 12 |
| Блок для наружной обработки | мм | 25х25 |
| Блок для внутренней обработки | мм | 32 |
| Угловой приводной блок 90° | BMT55 | |
| Осевой приводной блок 0° | BMT55 | |
| Задняя бабка | ||
| Конус пиноли задней бабки | - | |
| Диаметр пиноли задней бабки | мм | - |
| Выдвижение пиноли задней бабки | мм | - |
| Ускоренные перемещения | ||
| Ускоренные подачи по осям X / Z | м/мин. | 20 |
| Точность | ||
| Точность позиционирования по осям X/Z | мм | ±0,005 |
| Повторяемость по осям X/Z | мм | 0,005 |
| Габаритные размеры (ДхШхВ) | м | 3,7х1,7х1,9 |
| Вес станка | кг | 5000 |
Дополнительная комплектация
| Комплектация / Модель | T55GS |
| Система ЧПУ | |
| Система ЧПУ GSK 980TD | - |
| Система ЧПУ GSK 988TA | Стандарт |
| Система ЧПУ Syntec 7TA | - |
| Система ЧПУ Syntec 21TA | ✔ |
| Система ЧПУ Syntec 22TB | ✔ |
| Система ЧПУ Fanuc 0i-TF | ✔ |
| Система ЧПУ Fanuc 0i-TF (Manual Guide i) | ✔ |
| Система ЧПУ Siemens 828D | ✔ |
| Система ЧПУ Siemens 828D (Shop Turn) | ✔ |
| 3-х кулачковые патроны | |
| 3-х кулачковый цельный патрон 6” (Ø150 мм) | - |
| 3-х кулачковый полый патрон 6” (Ø150 мм) | - |
| 3-х кулачковый цельный патрон 8” (Ø200 мм) | - |
| 3-х кулачковый полый патрон 8” (Ø200 мм) | - |
| 3-х кулачковый цельный патрон 10” (Ø250 мм) | - |
| 3-х кулачковый полый патрон 10” (Ø250 мм) | - |
| 3-х кулачковый цельный патрон 12” (Ø300 мм) – Противошпиндель | Стандарт |
| 3-х кулачковый полый патрон 12” (Ø300 мм) – Главный шпиндель | Стандарт |
| 3-х кулачковый цельный патрон 15” (Ø385 мм) | - |
| 3-х кулачковый полый патрон 15” (Ø385 мм) | - |
| 3-х кулачковый цельный патрон 18” (Ø450 мм) | - |
| 3-х кулачковый полый патрон 18” (Ø450 мм) | - |
| Индексные патроны | |
| Индексный патрон 7” (Ø175 мм) | - |
| Индексный патрон 8” (Ø200 мм) | - |
| Индексный патрон 10” (Ø250 мм) | - |
| Индексный патрон 12” (Ø300 мм) | - |
| Привод шпинделя | |
| Мощность привода шпинделя 5,5 кВт | - |
| Мощность привода шпинделя 7,5 кВт | - |
| Мощность привода шпинделя 11 кВт – Противошпиндель | Стандарт |
| Мощность привода шпинделя 15 кВт – Главный шпиндель | Стандарт |
| Мощность привода шпинделя 18,5 кВт | - |
| Мощность привода шпинделя 22 кВт | - |
| Револьверные головки | |
| Револьверная головка на 8 позиций | - |
| Револьверная головка на 12 позиций | - |
| Приводная револьверная головка на 12 позиций | Стандарт |
| Ось Y | Стандарт |
| Инструментальная система | |
| Блок для наружной обработки | ✔ |
| Блок для внутренней обработки | ✔ |
| Приводные блоки | |
| Угловой приводной блок 90° (BMT40) | - |
| Осевой приводной блок 0° (BMT40) | - |
| Угловой приводной блок 90° (BMT55) | ✔ |
| Осевой приводной блок 0° (BMT55) | ✔ |
| Приводной блок BMT55 с быстросменными оправками | ✔ |
| Приводной блок BMT55 с регулируемым углом | ✔ |
| Задняя бабка | |
| Механическая задняя бабка с гидравлическим пинолем | - |
| Программируемая задняя бабка | - |
| Дополнительные комплектующие | |
| Контроль температуры шпинделя | ✔ |
| Контроль работы станка (контроль перерыва станка) | ✔ |
| Пульт с маховиком для системы ЧПУ | ✔ |
| Линейные направляющие - Hiwin | ✔ |
| Автоматическая дверь | ✔ |
| Система измерения инструмента Renishaw | ✔ |
| Уловитель деталей | ✔ |
| Конвейер для удаления стружки | ✔ |
| Маслоотделитель от СОЖ | ✔ |
| Мощность помпы СОЖ - 370 Вт | Стандарт |
| Мощность помпы СОЖ - 500 Вт | ✔ |
| Робот портального типа | ✔ |
| Робот манипулятор | ✔ |
| Пруткоподатчик | ✔ |
