Модель |
Ед. изм |
PUMA 4100 LMC |
|
Параметры обработки |
||
|
Максимальный устанавливаемый Ø заготовки |
мм |
790 |
|
Максимальный проворачиваемый Ø заготовки |
мм |
590 |
|
Максимальный Ø точения над станиной |
мм |
560 |
|
Максимальный Ø точения над суппортом |
мм |
380 |
|
Максимальная длина точения |
мм |
1988 |
|
Максимальный Ø прутка |
мм |
165,5 |
|
Макс. размер заготовки в патроне, кг |
кг |
1400 |
|
Макс. размер заготовки в центрах, кг |
кг |
- |
|
Перемещение |
||
|
Перемещение по оси Х |
мм |
352 |
|
Перемещение по оси Z |
мм |
2155 |
|
Перемещение по оси Y |
мм |
- |
|
Перемещение по оси С |
град |
360 |
|
Ускоренные перемещения по осям X / Z |
м/мин |
16 / 20 |
|
Ускоренные перемещения по оси Y |
м/мин |
- |
|
Ускоренные перемещения по оси С |
об/мин |
50 |
|
Шпиндель |
||
|
Тип привода шпинделя |
|
Ременный |
|
Диаметр патрона |
мм (дюйм) |
455 (18") |
|
Конус шпинделя |
|
А1-15 |
|
Диаметр подшипника шпинделя |
мм |
240 |
|
Диаметр отверстия шпинделя |
мм |
181 |
|
Обороты привода шпинделя |
об/мин |
1500 |
|
Мощность привода шпинделя (постоянно / 30 мин) |
кВт |
30 / 37 |
|
Максимальный крутящий момент привода шпинделя |
Нм |
2432 |
|
Минимальная индексация по оси “C” |
град. |
0,001 |
|
Револьверная головка |
||
|
Тип револьверной головки |
|
Приводная |
|
Модель револьверной головки |
|
ВОТ |
|
Количество инструментов |
шт |
Т12 |
|
Размер блока (□) для наружной обработки |
мм |
□ 25х25 |
|
Размер блока (Ø) для осевого инструмента |
мм |
Ø 60 |
|
Приводные блоки (осевой 0˚ / радиальный 90˚) |
|
ЕR40 |
|
Размер приводного блока (Ø) для осевого инструмента |
мм |
Ø 25 |
|
Обороты приводных блоков |
об/мин |
4000 |
|
Крутящий момент приводных блоков |
Нм |
146 |
|
Задняя бабка |
||
|
Тип задней бабки |
|
Механическая |
|
Конус пиноли задней бабки |
|
МТ.6 |
|
Диаметр пиноли задней бабки |
мм |
120 |
|
Перемещение пиноли задней бабки |
мм |
120 |
|
Перемещение задней бабки |
мм |
2050 |
|
Максимальное усилие пиноли задней бабки |
кН |
14,3 |
|
Точность |
||
|
Точность позиционирования по оси X |
мм |
0,01 |
|
Точность позиционирования по оси Z |
мм |
0,02 |
|
Точность позиционирования по оси C |
град. |
0,0167 |
|
Повторяемость по оси X |
мм |
±0,002 |
|
Повторяемость по оси Z |
мм |
±0,003 |
|
Повторяемость по оси С |
град. |
±0,006 |
|
Подключение |
||
|
Электроподключение |
В/Гц/Ф |
220/50/3 |
|
Электропотребление |
кВА |
53,86 |
|
Подача воздуха |
МПа |
0,5 |
|
Потребление объема воздуха |
л/мин |
50 |
|
Габаритные размеры / вес станка |
||
|
Длинна х Ширина |
мм |
5774х2275 |
|
Высота |
мм |
2272 |
|
Высота от пола до оси шпинделя |
мм |
1127 |
|
Вес |
кг |
12050 |

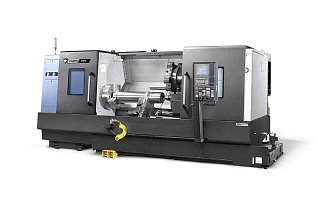

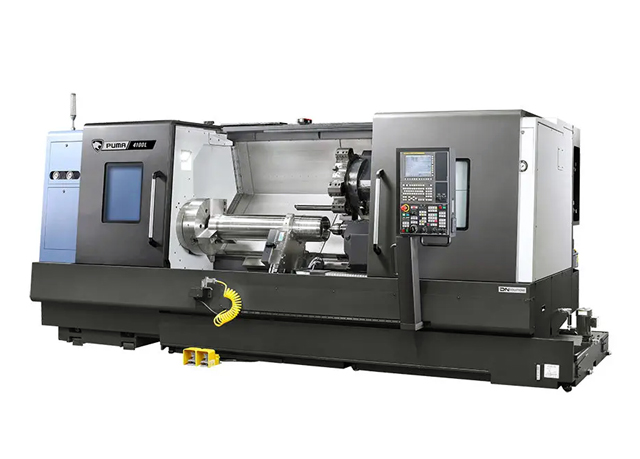

Токарные обрабатывающие центры DOOSAN серии PUMA 4100 — это станки, которые разработаны для высокопроизводительной и многофункциональной обработки при серийном и массовом производстве. Станки DOOSAN серии PUMA 4100 со стационарной револьверной головкой обеспечивают высокую жесткость, производительность и точность обработки, а опциональное применением приводной револьверной головки, оси Y позволяет осуществлять многофункциональную токарно-фрезерную обработку высокотехнологичный и наукоёмких деталей.
|
|
ОСОБАЯ ТОЧНОСТЬ:
УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ:
|
НАЗНАЧЕНИЕ DOOSAN

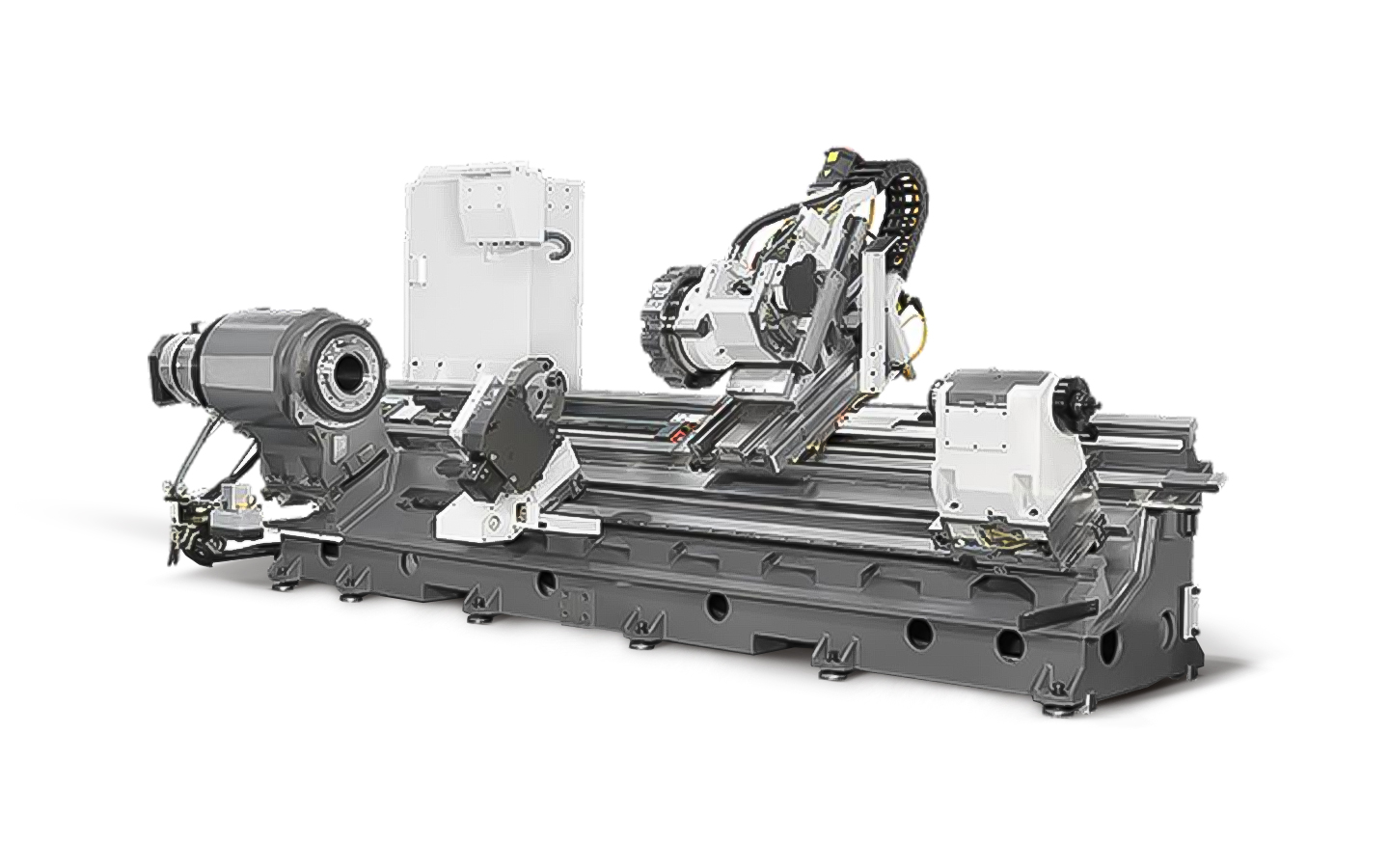

Токарные обрабатывающие центры DOOSAN предназначены для высокотехнологичной и многоцелевой токарной обработки с высокой точностью и повторяемостью ±0,002 мм. Сочетание высокой жескости цельнолитой виброустойчивой конструкции станины с усиленными ребрами жёсткости, мощного привода шпинделя до 37/45 кВт и высокоточных линейных направляющих увеличенного сечения, позволяют успешно сочетать жёсткое и силовое точение с чистовой обработкой деталей в закалённом состоянии с твердостью до 63 HRC, при этом обеспечивая точность по 7–8 квалитету и шероховатость по 8-9 классам.
ОБЛАСТЬ ПРИМЕНЕНИЯ DOOSAN
Токарные обрабатывающие центры DOOSAN применяются во всех отраслях промышленности: машиностроительной, автомобильной, авиационно-космической промышленности, приборостроении и др.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ DOOSAN
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Токарные обрабатывающие центры DOOSAN проходят полный цикл контроля качества и измерения точности позиционирования основных узлов станка и проходят 3-х этапный контроль измерение тестовых деталей.
О ПРОИЗВОДИТЕЛЕ DOOSAN
Doosan производит станки, которые признаны во всем мире за их высокое качество и надежность. Станки Doosan включают: Токарные центры с ЧПУ; Обрабатывающие центры с ЧПУ (горизонтальные и вертикальные); Горизонтально-расточные станки; Портальные фрезерные станки и Токарные автоматы продольного точения. Doosan настойчиво просматривает передовые технологии через свой инновационный R&D. Сертификаты CE и EMC, полученные компанией, подтверждают качество этих станков и на внутреннем и на внешнем рынках. Таким образом, продукция Doosan в настоящее время экспортируется по всему миру через более чем 50 дилеров, размещенных в США,
Европе и Азии.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
|
Система ЧПУ FANUC серии FANUC 32i (Япония) |
|
○ |
|
Двигатель главного шпинделя FANUC (Япония) |
|
○ |
|
Сервопривода по осям X/Z – FANUC (Япония) |
|
○ |
|
Гидравлический 3-х кулачковый патрон - 315 мм (12") |
|
● |
|
Гидравлический 3-х кулачковый патрон – 380 мм (15") |
|
● |
|
Гидравлический 3-х кулачковый патрон – 455 мм (18") |
|
○ |
|
Шпиндель с ременной передачей - 3000 об/мин. |
|
● |
|
Шпиндель с ременной передачей - 2000 об/мин. |
|
● |
|
Шпиндель с ременной передачей - 1500 об/мин. |
|
○ |
|
Приводная револьверная головка (BMT 75P) - 12 позиций |
|
○ |
|
Инструментальный блок для наружной обработки - 2 шт. |
|
○ |
|
Инструментальный блок для внутренней обработки - 4 шт. |
|
○ |
|
Цилиндрические переходные втулки - 1 комплект |
|
○ |
|
Приводной осевой блок (0˚) |
|
○ |
|
Приводной радиальный блок (90˚) |
|
○ |
|
Комплект цанг ЕR40 для приводных блоков |
|
○ |
|
Механическая задняя бабка с гидравлической пинолью |
|
○ |
|
Трансформатор |
|
○ |
|
Электрический шкаф |
|
○ |
|
Гидравлическая станция |
|
○ |
|
Централизованная автоматическая система смазки |
|
○ |
|
Система подачи СОЖ с давлением (3 bar) |
|
○ |
|
Конвейер для стружки |
|
○ |
|
Защита направляющих по осям X/Z и ШВП |
|
○ |
|
Закрытая зона обработки |
|
○ |
|
Рабочее освещение |
|
○ |
|
Трехцветная сигнальная лампа |
|
○ |
|
Педаль управления гидравлическими узлами |
|
○ |
|
Порт RS-232 |
|
○ |
|
Регулировочные болты и опоры |
|
○ |
|
Инструмент для обслуживания станка |
|
○ |
|
Инструкция по эксплуатации на русском языке |
|
○ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Система ЧПУ DOOSAN-FANUC i (Япония) с диалоговым программированием |
○ |
|
Гидравлический 3-х кулачковый патрон - 380 (15") |
● |
|
Гидравлический 3-х кулачковый патрон - 455 (18") |
● |
|
Гидравлический 3-х кулачковый патрон - 530 мм (21") |
○ |
|
Комплект закаленные кулачков |
○ |
|
Комплект не закаленных кулачков |
○ |
|
Система контроля измерения инструмента (ручная) |
○ |
|
Система контроля измерения инструмента Renishaw RP3 (автоматическая) |
○ |
|
Система измерения деталей Renishaw OLP40 |
○ |
|
Автоматическая (сервоприводная) задняя бабка |
○ |
|
Конвейер для удаления стружки с корзиной |
○ |
|
Уловитель готовых деталей |
● |
|
Уловитель готовых деталей c конвейером |
● |
|
Счетчик деталей |
○ |
|
Воздушный обдув шпинделя (внешний) |
○ |
|
Интерфейс для автоподатчика прутка |
○ |
|
Автоматизированное устройство подачи прутка (Автоподатчик прутка) |
○ |
|
Ручной люнет (Ø50~155) - автоматизированное перемещение |
○ |
|
Ручной люнет (Ø20~200) - автоматизированное перемещение |
○ |
|
Ручной люнет (Ø20~250) - автоматизированное перемещение |
○ |
|
Ручной люнет (Ø20~200, Ø20~250) - ручное перемещение |
○ |
|
Ручной люнет (Ø150~350) - ручное перемещение |
○ |
|
Подготовка под гидравлический люнет для автоматизированного перемещения |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 1 (4-64) |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 2 (8-101) |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 3 (12-152) |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 3.1 (20-165) |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 3.2 (50-200) |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 4 (30-245) |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 5 (45-310) |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 5.1 (85-350) |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 6 (125-460) – ОГРАНИЧЕНИЕ! |
● |
|
Автоматическая дверь |
○ |
|
Автоматическое отключение питания при изготовлении партии деталей |
○ |
|
Механический замок - блокировка станка при работе |
○ |
|
Отключение дверного замка |
○ |
|
Интерфейс для роботизированной системы (портал / манипулятор) |
○ |
|
Кондиционер электрического шкафа |
○ |
|
Теплообменный шкаф для охлаждения масла в гидростанции |
○ |
|
Система охлаждения СОЖ с фильтром – для высокой производительности |
○ |
|
Система подачи СОЖ с давлением (10 bar) |
○ |
|
Система подачи СОЖ с давлением (20 bar) |
○ |
|
Маслоотделитель от СОЖ |
○ |
|
Уловитель паров СОЖ (масляного тумана) |
○ |
