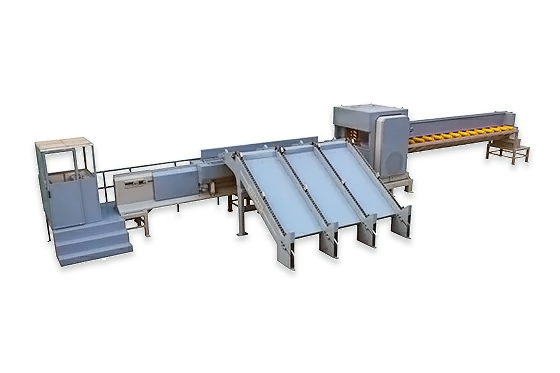

Лесопильная линия RZK-2

Линия лесопиления на базе фрезерно-брусующего станка и двухвального многопила с механизацией предназначена распиловки бревен малого и среднего диаметра на обрезной материал.

Схема линии пиления

Состав линии:

1. PR-1 Фрезерно-брусующий станок - 1 шт.

2. DM-200 Горизонтальный делительный дисковый станок - 1 шт.

3. HC-1 Многопильный двухвальный станок - 2 шт.

4. SY-1 Кромкообрезной станок - 1 шт.

5. Накопитель бревен Д=8 м - 1 шт.

6. Поперечный транспортер Д=6 м - 1 шт.

7. Поперечный транспортер Д=4 м - 1 шт.

8. Поперечный транспортер Д=2 м - 1 шт.

9. Роликовый транспортер Д=16 м - 1 шт.

10. Роликовый транспортер с центрированием Д=6 м - 2 шт.

11. Роликовый транспортер со сбрасывателями Д=7 м - 2 шт.

M-1 Накопитель бревен

ШИРИНА НАКОПИТЕЛЯ: 3600 ММ

МОЩНОСТЬ ПРИВОДА: 4 КВт

СИСТЕМА ПОДАЧА БРЕВНА: ПНЕВМАТИКА

ДВИЖЕНИЯ ПОДАЧИ БРЕВНА: С ПУЛЬТА УПРАВЛЕНИЯ ФРЕЗЕРНО-БРУСУЮЩЕГО СТАНКА

ГАБАРИТЫ: 5,0х4,0х1,9 М

PR-1 Фрезерно-брусующий станок

МАКСИМАЛЬНЫЙ ДИАМЕТР: 450 ММ

МИНИМАЛЬНАЯ ШИРИНА: 90 ММ

МИНИМАЛЬНАЯ ДЛИНА: 2000 ММ

ПАРАМЕТРЫ ПИЛЫ: Ø800 ММ, ПОС. Ø75 ММ, ТОЛЩ. 6,2-6,8 ММ, Z=36

ДВИГАТЕЛЬ НА ПИЛЫ: 4х40 КВТ, 3000 ОБ/МИН

ДВИГАТЕЛЬ ПОДАЮЩЕГО КОНВЕЙЕРА 7,5 КВТ

ШИРИНА РАСПИЛОВКИ: МИН. 90 ММ, МАКС. 280 ММ.

КОЛИЧЕСТВО ПИЛ: 4 ШТ.

КОЛИЧЕСТВО ОБОРОТОВ ПИЛЫ: 2200 ОБ/МИН

СКОРОСТЬ РАСПИЛОВКИ: 0-25 М/МИН

ГАБАРИТЫ СТАНКА: 20000х3100х2950 ММ

МАССА: 11900 кг

HC-1 Двухвальный многопильный станок

МАКСИМАЛЬНАЯ ТОЛЩИНА: 200 ММ

МАКСИМАЛЬНОЕ РАССТОЯНИЕ МЕЖДУ ПИЛ: 500 ММ

ПАРАМЕТРЫ ПИЛЫ: Ø400 ММ, ПОС. Ø70 ММ, ТОЛЩ. 2,8-4,2 ММ, Z=18

СКОРОСТЬ ВРАЩЕНИЯ ПИЛ: 3200 ОБ/МИН

ВЕРХНИЙ ПРИЖИМНОЙ РОЛИК: 2 ШТ.

НИЖНИЙ ПРИВОДНОЙ РОЛИК: 6 ШТ.

МИНИМАЛЬНАЯ ДЛИНА БРУСА: 1500 ММ

СКОРОСТЬ ПОДАЧИ: 0-25 М/МИН

МАКСИМАЛЬНАЯ ШИРИНА БРУСА: 700 ММ

ГЛАВНЫЙ ДВИГАТЕЛЬ: 2х75 КВТ

ГАБАРИТЫ: 2100х1750х4400 ММ

МАССА: 5950 КГ

DM-200 Горизонтальный делительный дисковый станок

МОЩНОСТЬ ОСНОВНОГО ДВИГАТЕЛЯ: 2х30 КВТ

СКОРОСТЬ РАСПИЛОВКИ: 0-30 М/МИН

ВЫСОТА РАСПИЛОВКИ: МАКС. 160 ММ

ДИАМЕТР ПИЛЫ: 400 ММ

ШИРИНА РАСПИЛОВКИ: МАКС. 200 ММ

ДИАМЕТР ОСНОВНОГО ВАЛА: 70 ММ

РЕГУЛИРОВКА ТОЛЩИНЫ РАСПИЛОВКИ: 0,75 КВТ

СКОРОСТЬ РАСПИЛОВКИ: 0-30 М/МИН

ГАБАРИТЫ: 2800х2250х1450 ММ

МАССА: 2550 КГ

SY-1 Автоматический кромкообрезной станок

МАКСИМАЛЬНАЯ ТОЛЩИНА:  80 ММ

МАКСИМАЛЬНАЯ ШИРИНА ДОСКИ:  1050 ММ

МАКСИМАЛЬНАЯ ШИРИНА СРЕЗА:   1000 ММ

МИНИМАЛЬНОЕ РАССТОЯНИЕ МЕЖДУ ПИЛАМИ: 25 ММ

ПАРАМЕТРЫ ПИЛЫ: Ø300 ММ, ПОС. Ø70 ММ, ТОЛЩ. 3,2 ММ, Z=24

СКОРОСТЬ ВРАЩЕНИЯ ПИЛ: 3000 ОБ/МИН

ВЕРХНИЕ ПРИЖИМЫ: 2 ШТ.

НИЖНИЕ  ПРИВОДНЫЕ  ПРИЖИМЫ: 3 ШТ.

МИНИМАЛЬНАЯ  ДЛИНА  ДОСКИ: 1500 ММ

СКОРОСТЬ  ПОДАЧИ: 0-25 М/МИН

ГЛАВНЫЙ  ДВИГАТЕЛЬ: 1х11 КВТ

ГАБАРИТЫ: 3000х1800х1800 ММ

МАССА: 1150 КГ

RT-1 Роликовый транспортер

ШИРИНА ТРАНСПОРТЕРА: 1030 MM

МОЩНОСТЬ ПРИВОДА: 1,5 КВТ

T-1 Поперечный транспортер

МИНИМАЛЬНАЯ ДЛИНЫ ДОСКИ: 1200 ММ

МАКСИМАЛЬНАЯ ДЛИНА ДОСКИ: 6000 ММ

СКОРОСТЬ ПОДАЧИ: 0-18 М/МИН

МОЩНОСТЬ ДВИГАТЕЛЯ: 3 КВТ/ 2,2 КВТ/ 1 КВТ

МАССА: 1980 КГ

ГАБАРИТЫ СТАНКА: 6000х3400х1200 ММ

Производительность линии: 200 м³ в смену при среднем диаметре брёвен 30 см и длиной 4 м.

Производительность линии: 300 м³ в смену при среднем диаметре брёвен 30 см и длина 6 м.

Выход продукции: 55-60% обрезные доски.

Кол-во рабочих: 10 человек.

Суммарная мощность: 545 Квт.

Гарантия: 1 год.
