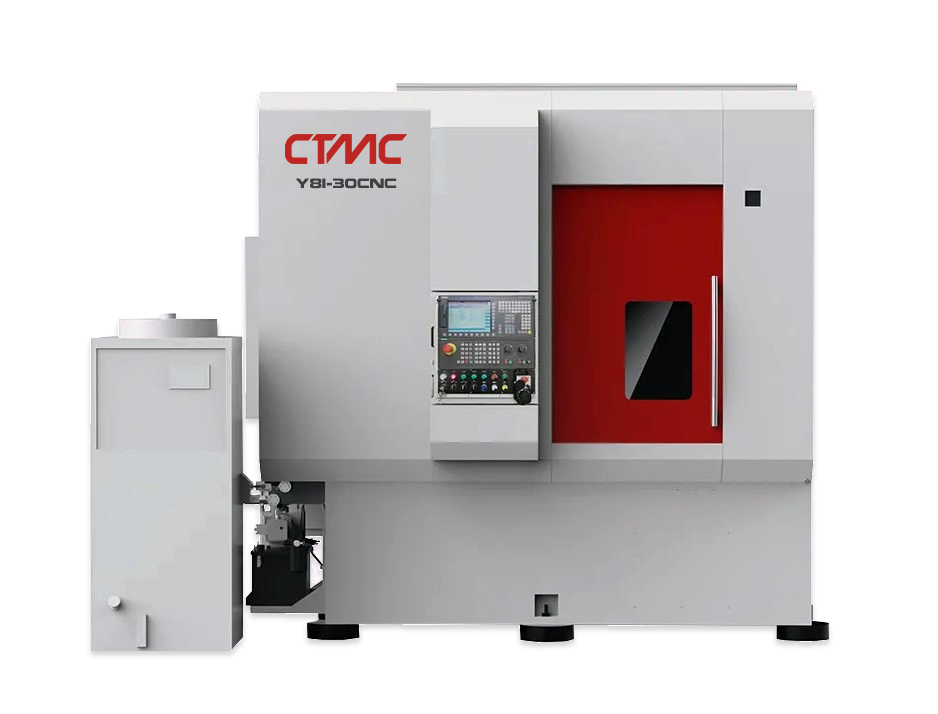

Станок для скайвинга CTMC Y81-30CNC
зубчатые колеса
Ø заготовки: до 300 мм
Модуль заготовки: до 4 мм
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
Y81-30CNC |
|
Макс. модуль заготовки (мм) |
4 |
|
Макс. диаметр заготовки (мм) |
300 |
|
Расстояние по горизонтали от поверхности крепления фрезы до рабочего стола (мм) |
0-300 |
| Расстояние по вертикали от центра монтажной поверхности фрезы до рабочего стола (мм) | 196-546 |
| Система ЧПУ |
SIEMENS |
| Диапазон скоростей вращения шпинделя (ось C1) (об/мин) | 1-4000 |
| Диапазон скоростей рабочего стола (ось C2) (об/мин) | 1-2000 |
| Радиальная скорость быстрого перемещения (ось X) (мм/мин) | 10000 |
| Скорость тангенциального перемещения (ось Y) (мм/мин) | 5000 |
| Осевая скорость быстрого перемещения (ось Z) (мм/мин) | 10000 |
| Мощность двигателя шпинделя (ось C1) (КВт) | 41,9 |
| Мощность двигателя шпинделя рабочего стола (ось C2) (КВт) | 41,6 |
| Тип конического хвостовика | HSK100 |
| Габариты станка (мм) | 3720x2900x2900 |
| Масса станка (кг) | 12500 |

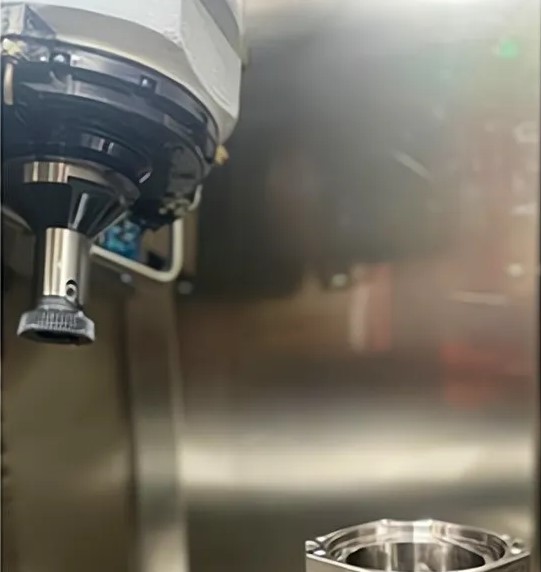

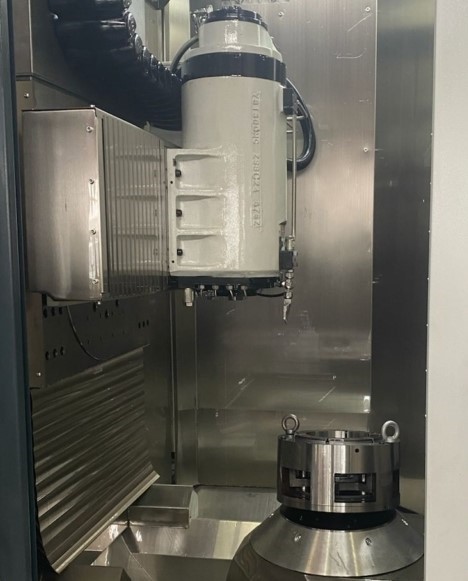

6-ти осевой станок для нарезания зубчатых колес с ЧПУ оснащен тремя линейными валами с ЧПУ: вал радиальной подачи (ось X), вал осевой подачи (ось Z) и вал тангенциального перемещения (ось Y). Он также оснащен тремя вращающимися валами с ЧПУ: вращающийся вал для фрезы (ось C1), вращающийся вал для рабочего стола (ось C2) и вращающийся вал для стойки инструмента (ось A). Во всех парах направляющих используются высокоточные линейные роликовые направляющие с высокой жесткостью, обеспечивающие хорошую жесткость привода, высокую грузоподъемность и линейность перемещения. С помощью программного управления станок может переключаться между процессами обработки внутренних, наружных и косозубых шестерен, а также конических, цилиндрических и зубчатых колес с дополнительными асимметричными характеристиками. Кроме того, станок можно использовать для снятия фасок с твердых поверхностей зубьев и частичной механической обработки вместо шлифования, особенно для шлифования внутренних зубчатых колес.
![]() |
Шпиндель станка может бесступенчато регулировать скорость вращения в диапазоне от 1 до 4000 об/мин.
|
![]() |
Станок оснащен системой ЧПУ Siemens 828D. Электронная коробка передач EGB. |
