Наименование |
Ед.изм. |
AP-628 |
|
Макс. размер обрабатываемого материала |
мм |
2800×2600 |
|
Вылет основной пилы |
мм |
100 |
|
Максимальная скорость пиления |
м/мин |
105 |
|
Мощность серводвигателя подачи пильной каретки |
кВт |
2.0 |
|
Максимальная скорость толкателя |
м/мин |
85 |
|
Мощность серводвигателя подачи толкателя |
кВт |
2.0 |
|
Кол-во двухпальцевых пневмозахватов |
шт |
8 |
|
Рабочие столы |
шт |
3 |
|
Ролики с торца рабочего стола |
|
+ |
|
Размер рабочего стола |
мм |
650 х 1800 |
|
Диаметр основной пилы |
мм |
400 |
|
Посадочный диаметр основной пилы |
мм |
Ø75 |
|
Мощность основной пилы |
кВт |
15 |
|
Скорость вращения основной пилы |
об/мин |
4500 |
|
Мощность подрезной пилы |
кВт |
2.2 |
|
Скорость вращения подрезной пилы |
об/мин |
4980 |
|
Диаметр подрезной пилы |
мм |
Ø200 |
|
Посадочный диаметр подрезной пилы |
мм |
Ø45 |
|
Боковой выравниватель |
|
Плавник |
|
Рабочее давление в пневмосистеме |
бар |
5-7 |
|
Диаметры патрубков системы пылеудаления |
мм |
3 х 150 |
|
Вес |
кг |
4060 |
|
Общий размер |
мм |
6000×5000×1800 |

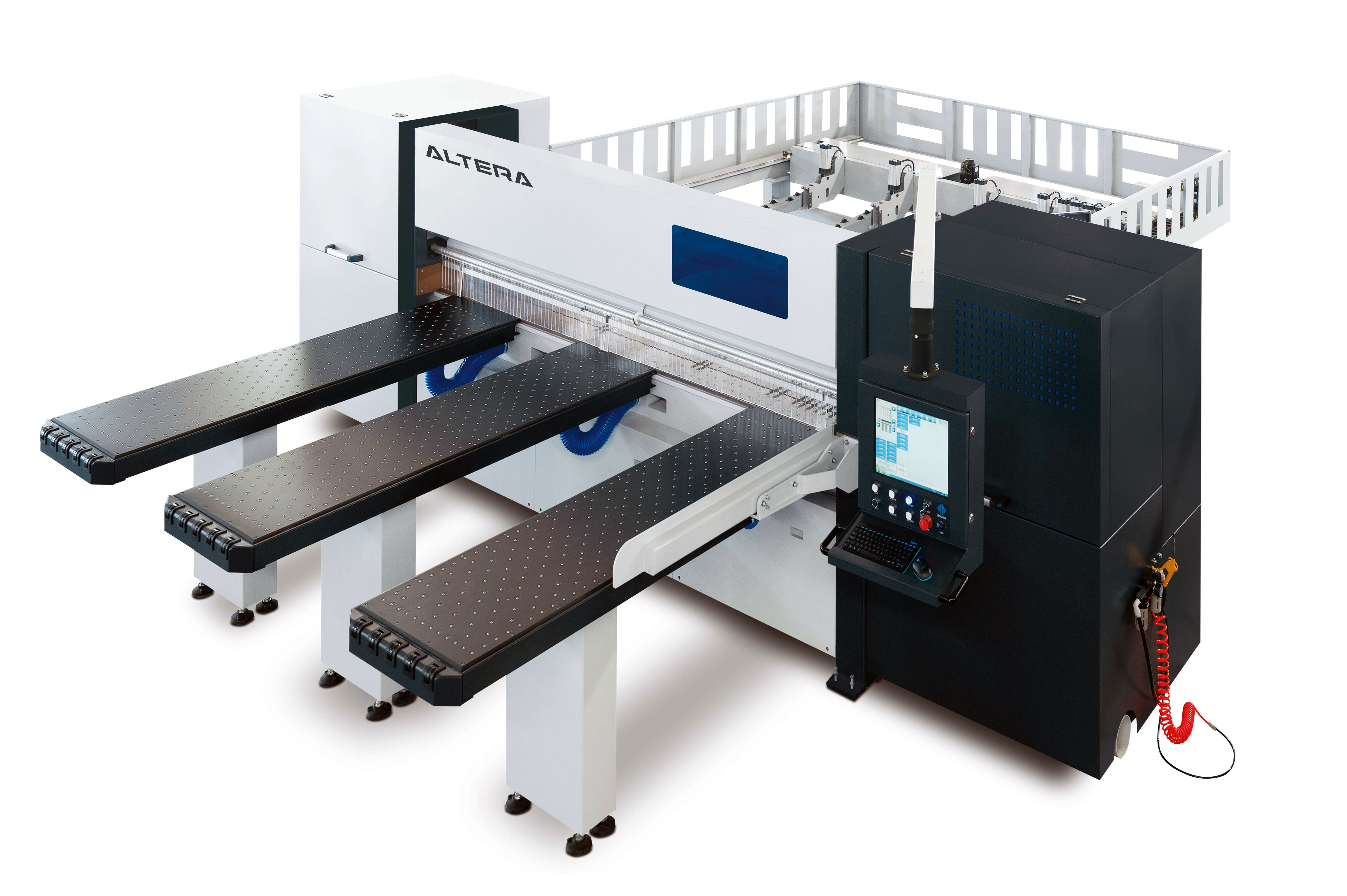

Предназначены для точного и качественного раскроя пакета облицованных, необлицованных плит из древесносодержащих материалов и массива древесины. Рабочие узлы сконструированы для обеспечения максимальной скорости и безупречной точности раскроя. Управление всеми рабочими операциями посредством ЧПУ дает высокую скорость обработки и технологическую гибкость.
|
Станина
Заложенный в конструкцию двукратный запас прочности. Благодаря большой массе толстостенного стального проката, из которого изготовлена станина и роботизированной сварке, станок обладает не только необходимой виброустойчивостью, но и значительной жесткостью. Каждая станина проходит полный технологический цикл производства, включая отжиг для снятия внутренних напряжений в сварных швах и обработку на высокоточных обрабатывающих центрах с ЧПУ. |
|||
|
Корпус станка Корпус станка оснащен профильными шинами с роликами в шахматном порядке для перемещения материала. |
|||
|
Программный толкатель Программный толкатель автоматически позиционирует плиты с помощью зажимных цанг по линии реза. Подача с помощью двойной Т-образной балки, что обеспечивает постоянную точность позиционирования. Привод зубчатой рейкой с шестерней посредством сервомотора переменного тока. Смазка не требуется. Бесконтактная электромагнитная система измерения.
|
|||
|
Зажимные цанги
|
|||
|
Прижимная балка Прижимная балка надежно фиксирует плиты на столе станка во время раскроя. Жесткая на скручивание и износ. Выставляемое манометром давление прижима остается стабильным. Линейное перемещение по зубчатым рейкам с шестерней и параллельное выравнивание гарантируют точность подачи. Равномерное давление прижима по всей поверхности. |
|||
|
Защитная шторка Многосекционная защитная шторка полностью закрывает зону пиления и обеспечивает наилучшее удаление пыли системой пылеудаления.
|
|||
|
Планка безопасности На прижимной балке установлена специальная планка с датчиками, которые отключают станок при попадании посторонних предметов в область пиления, защищая оператора от травмы.
|
|||
|
Стальной рабочий стол Вырезы для зажимных цанг позволяют делать минимальную прирезку, тем самым оптимально использовать материал. Стол станка оснащен стальными хромированными плитами большой толщины, гарантирует отсутствие прогибов и абсолютную горизонтальность рабочей поверхности. Простая, недорогая замена плит в случае износа. Оптимальная использование системы пылеудаления, благодаря минимальному раскрытию прижимной балки. |
|||
|
Пильная каретка и устройство углового прижима
|
|||
|
Регулировка подрезного агрегата Подрезной агрегат настраивается с блока управления по средством сервоприводов. |
|||
|
Боковой выравниватель
Боковой выравниватель типа ”Плавник”.Выравниватель интегрирован непосредственно в пильную каретку. Представляет собой металлическую пластину, которая прижимает пакет материала к базирующей линейке перед циклом раскроя. Выравниватель имеет 2 оси перемещения, вертикальную и горизонтальную, для деликатного касания материала.
|
|||
|
Загрузочные столы с воздушной подушкой Столы оснащены системой воздушного поддува для бесконтактного перемещения материала. Поверхность столов выполнена из бакелита, материал обладающий повышенной износостойкостью. |
|||
|
Автоматическая смазка Автоматическая система смазки обеспечивает подачу масла во все основные узлы, которые в этом нуждаются. Периоды циклов смазки задаются системой управления станка. |
|||
|
Аспирационные выходы Патрубки специальной конструкции эффективно удаляют опилки из зоны резания. Параметры патрубков: 3 х Ø 150 мм. |
|||
|
Блок управления Станок работает на базе операционной системы Windows с программным обеспечением для раскроя. |
|||
|
Принтер для печати этикеток Программа этикетирования. Распечатка этикеток для готовых деталей.
|
|||
|
Инструкция по эксплуатации на носителе данных (формат данных pdf)
Руководство по эксплуатации, каталог запчастей, электросхема, пневмосхема. Руководство по эксплуатации в составе операторских инструкций и инструкций по техобслуживанию.
|
|||
