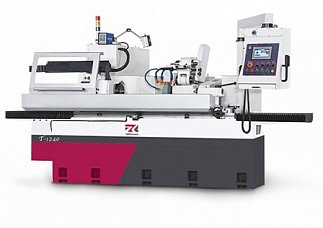

Круглошлифовальный станок с NC контроллером T-1240, T-1640, T-1224, T-1624
Длина шлифования: 600 - 1000 мм
С NC контроллером
Вес: 3600 - 4300 кг
- Технические характеристики
- Комплектация
- Доставка
Модель |
Ед. изм. |
T-1224 |
T-1624 |
T-1240 |
T-1640 |
Параметры обработки |
|||||
Расстояние между центрами |
мм |
600 |
600 |
1000 |
1000 |
Макс. устанавливаемый диаметр |
мм |
⌀320 |
⌀420 |
⌀320 |
⌀420 |
Макс. обрабатываемый диаметр |
мм |
⌀300 |
⌀400 |
⌀300 |
⌀400 |
Макс. масса заготовки (в центрах) |
кг |
100 |
150 |
100 |
150 |
Макс. масса заготовки (на шпинделе) включая оправки |
кг |
35 (макс. длина 150) |
35 (макс. длина 150) |
35 (макс. длина 150) |
35 (макс. длина 150) |
Рабочий стол |
|||||
Угол поворота стола |
-2° ~ +10° |
-2° ~ +10° |
-0° ~ +10° |
-0° ~ +10° |
|
Мощность привода подачи стола |
кВт |
1.5 |
1.5 |
1.5 |
1.5 |
Шлифовальная бабка |
|||||
Размеры шлифовального круга (Øкруга х Шкруга х Øпосадочный ) |
мм |
⌀405 x 50 ~ 75 x ⌀127 |
⌀405 x 50 ~ 75 x ⌀127 |
⌀405 x 50 ~ 75 x ⌀127 |
⌀405 x 50 ~ 75 x ⌀127 |
Угол поворота шлифовальной головки |
град |
-30°~+90° |
-30°~+90° |
-30°~+90° |
-30°~+90° |
Мощность привода шлифовальной бабки |
кВт |
5.5 |
5.5 |
5.5 |
5.5 |
Линейная скорость (скорость поступательного движения) |
м/с |
30 |
30 |
30 |
30 |
Мощность привода шпинделя |
кВт |
1.0 |
1.0 |
1.3 |
1.3 |
Передняя бабка |
|||||
Конус центра передней бабки |
MT. 4 |
MT. 4 |
MT. 4 |
MT. No. 4 |
|
Частота вращения шпинделя передней бабки |
Об/мин |
10-300 |
10-300 |
10-300 |
10-300 |
Мощность привода передней бабки |
кВт |
1.5 |
1.5 |
1.5 |
1.5 |
Задняя бабка |
|||||
Конус центра задней бабки |
МТ |
MT. 4 |
MT. 4 |
MT. 4 |
MT. 4 |
Перемещение пиноли задней бабки |
мм |
25 |
25 |
25 |
25 |
Подачи |
|||||
Мин. дискретность перемещения по оси Z |
мм |
0.001 |
0.001 |
0.001 |
0.001 |
Скорость авто подачи по оси Z |
мм/мин |
0.001~2000 |
0.001~2000 |
0.001~2000 |
0.001~2000 |
Ускоренное перемещение по оси Z |
Мм/мин |
6000 |
6000 |
6000 |
6000 |
Мин. дискретность перемещения по оси X |
мм |
0.001 |
0.001 |
0.001 |
0.001 |
Скорость авто подачи по оси X |
Мм/мин |
0.001~2000 |
0.001~2000 |
0.001~2000 |
0.001~2000 |
Ускоренное перемещение по оси X |
Мм/мин |
6000 |
6000 |
6000 |
6000 |
Прочие |
|||||
Мощность двигателя помпы СОЖ |
кВт |
0.375 |
0.375 |
0.375 |
0.375 |
Объём бака СОЖ |
л |
100 |
100 |
100 |
100 |
Мощность гидравлической помпы |
кВт |
0.375 |
0.375 |
0.375 |
0.375 |
Объем гидравлического бака |
л |
60 |
60 |
60 |
60 |
Бак смазки шлифовального шпинделя |
л |
18 |
18 |
18 |
18 |
Габаритные размеры и вес |
|||||
Габариты станка |
мм |
3500x2100x2000 |
3500x2100x2300 |
3800x2100x2000 |
3800x2100x2300 |
Вес станка |
кг |
3600 |
3600 |
4300 |
4300 |
Предназначен для шлифования тел с осью вращения. Станок позволяет вести высокоточное шлифование конусов и цилиндров.
![]() |
Новейший графический интерфейс обеспечивает оператору наиболее удобную, простую и безопасную работу. |
![]() |
Станина повышенной жесткости. |
![]() |
Направляющие и шпиндель постоянно смазываются при помощи автоматической системы смазки. |
![]() |
Шлифовальная бабка. |
![]() |
Шпиндельная (передняя) бабка и задняя бабка станка. |
![]() |
Держатель алмазного инструмента. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
Шлифовальный круг и фланец шлифовального круга - 1 комплект Оправка для алмазного инструмента (монтируется на столе) - 1 шт. Инструментальный ящик - 1 шт. Центры с твердосплавным наконечником - 2 шт. Оборудование системы охлаждения (СОЖ) - 1 комплект Насос + бак гидравлической системы - 1 комплект
Лампа освещения рабочей зоны - 1 шт. |
Приспособление для внутреннего шлифования Устройство правки круга по радиусу
Зажимные поводки (6 шт. в комплекте)
Люнет (2 шт. в комплекте)
2-х опорный люнет
3-х опорный люнет
3-х кулачковый механический патрон
4-х кулачковый механический патрон
Магнитный сепаратор для очистки СОЖ
Магнитный и бумажный фильтр
Устройство для профильной правки шлифовального круга (компенсация вручную)
Устройство для профильной правки шлифовального круга (для модели NC-серии)
Стенд и оправка для балансировки |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
