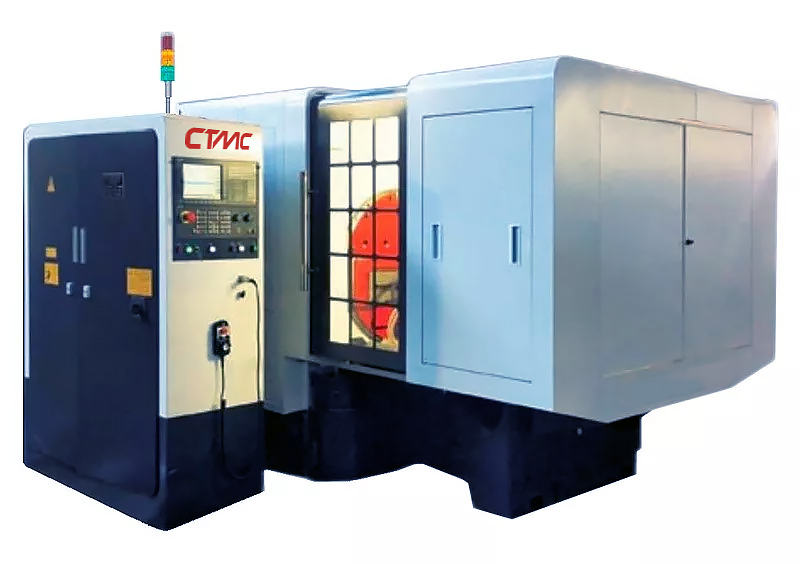

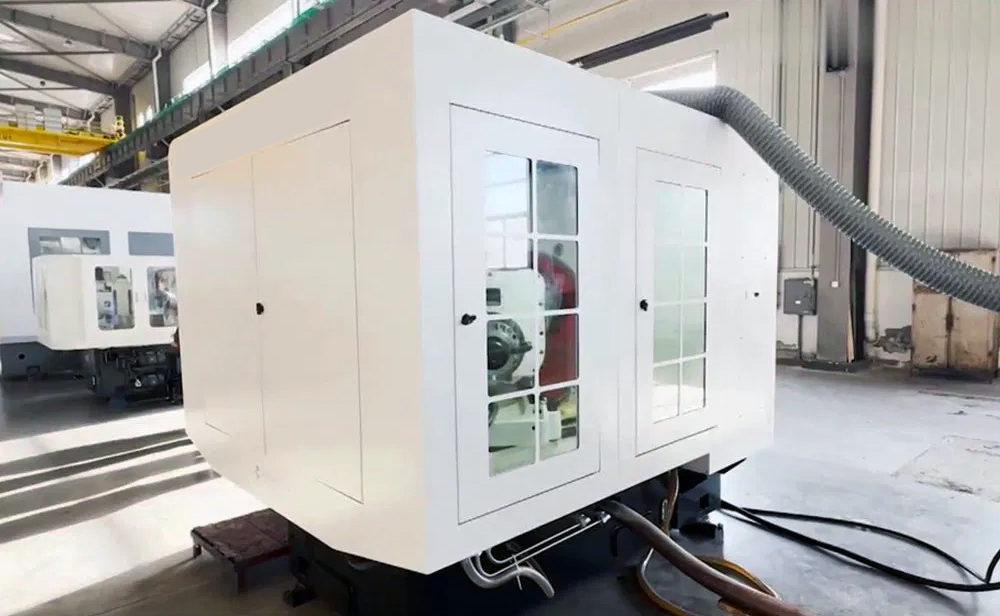

Зубошлифовальный станок с ЧПУ СТМС YK-32
с прямыми зубьями
Ø заготовки: до 320 мм
Модуль заготовки: до 8 мм
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
YK-32 |
|
Макс. модуль заготовки (мм) |
8 |
|
Макс. диаметр заготовки (мм) |
320 |
| Система ЧПУ | Siemens |
|
Диаметр шлифовального круга (мм) |
250 |
| Частота вращения шлифовального круга (об/мин) | 3000 |
| Конус шпинделя | 1:20 |
| Мощность главного привода (КВт) | 5,5 |
|
Макс. передаточное соотношение (при угле вала 90°) |
10:1 |
| Угол регулировки стола (°) | 0-240 |
| Диаметр фланца (мм) | 170 |
| Диаметр сквозного отверстия в шпинделе (мм) | 78 |
| Длина конуса (мм) | 150 |
| Диаметр конусного отверстия шпинделя (мм) | 100 |
| Расстояние от торца шпинделя до центра стола (мм) | 60-360 |
| Максимальная глубина зуба (мм) | 18 |
| Максимальная ширина зуба (мм) | 50 |
| Угол конуса впадин (°) | 4-90 |
| Макс. диаметр делительной окружности (мм) | 320 |
| Макс. длина делительного конуса (мм) | 160 |
| Макс. смещение салазок от центра станка (вперёд/назад) (мм) | 25/160 |
|
Общая мощность (КВт) |
20 |
| Габариты станка (мм) | 2800×2200×2200 |
| Вес станка (кг) | 8000 |

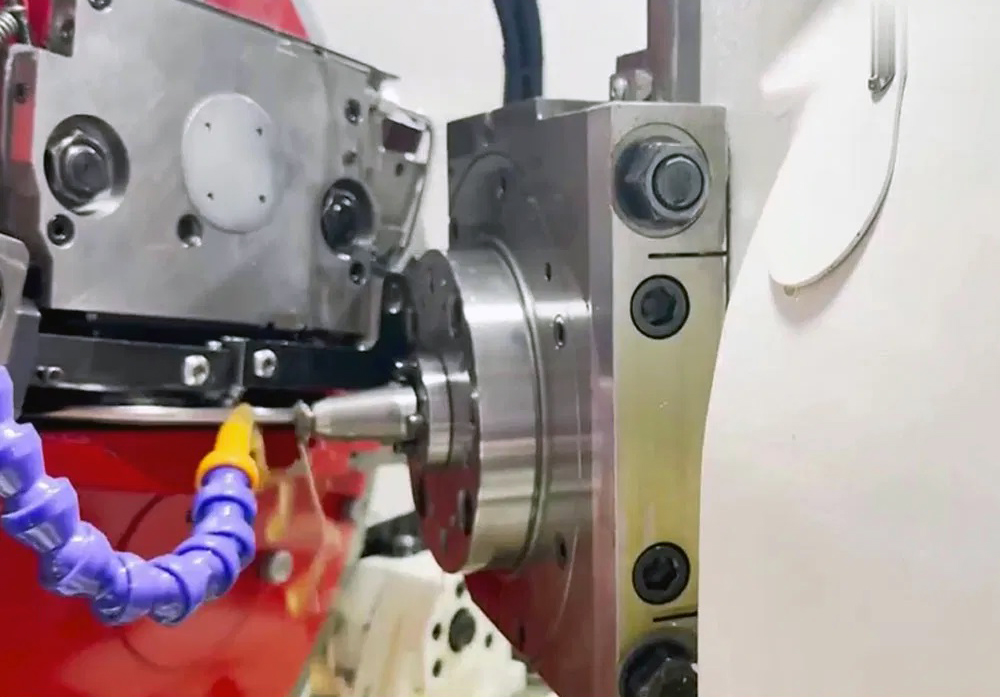

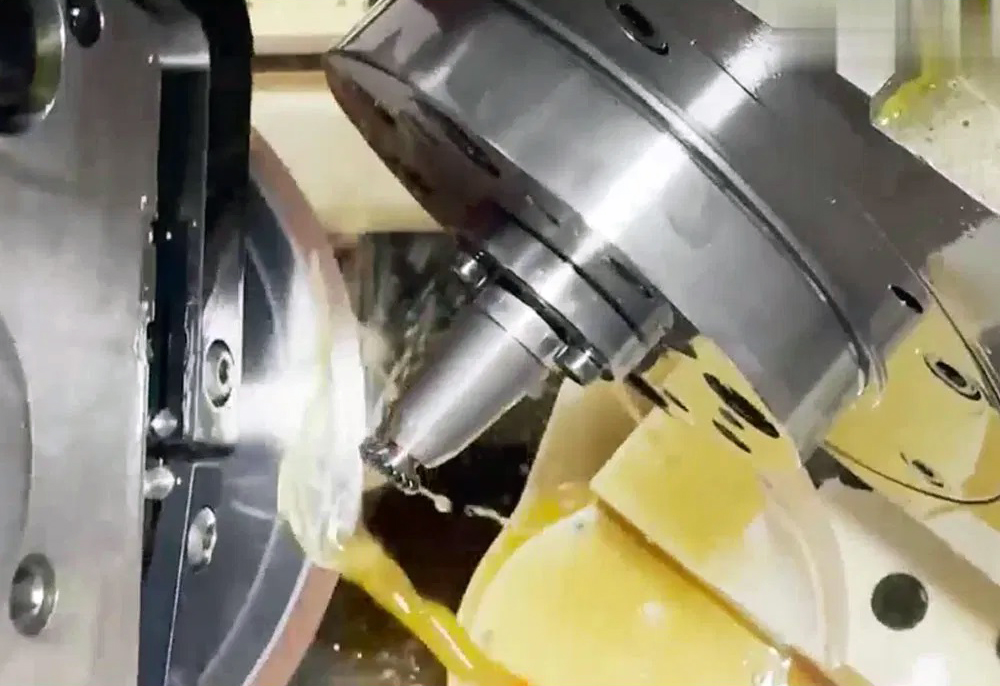

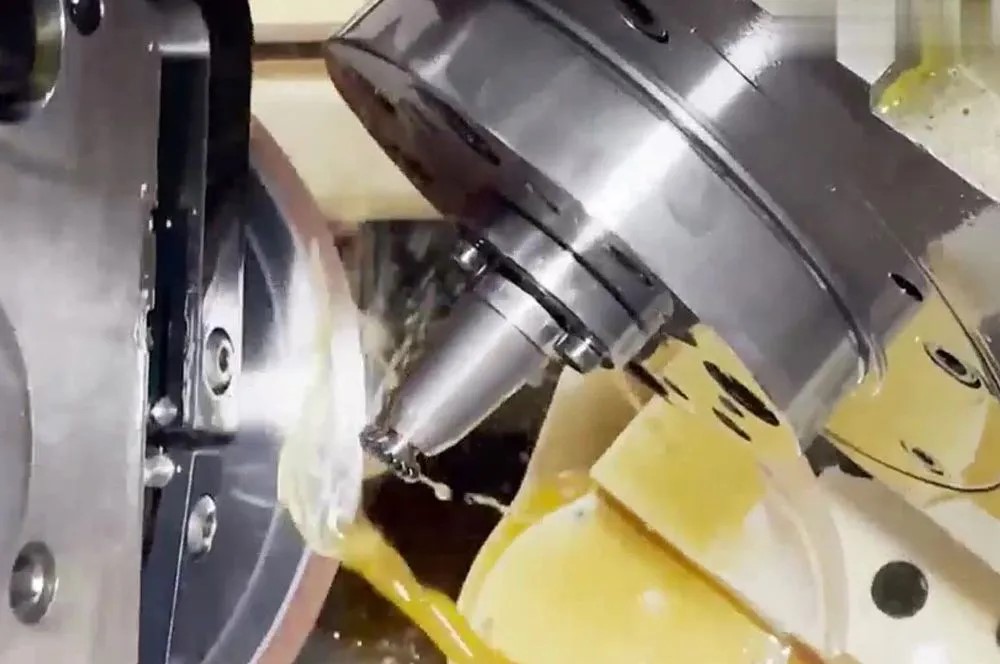

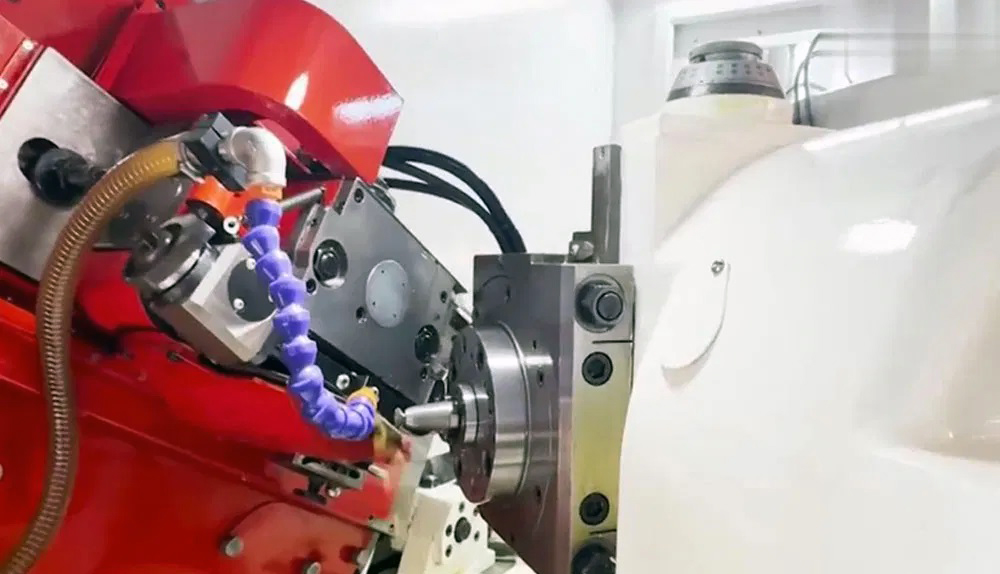

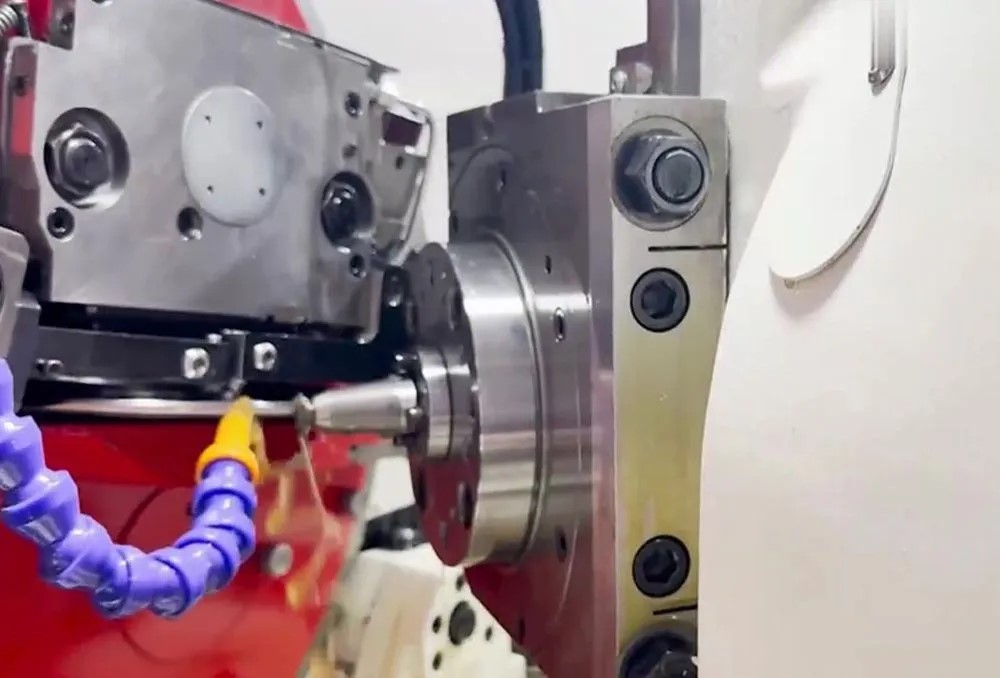

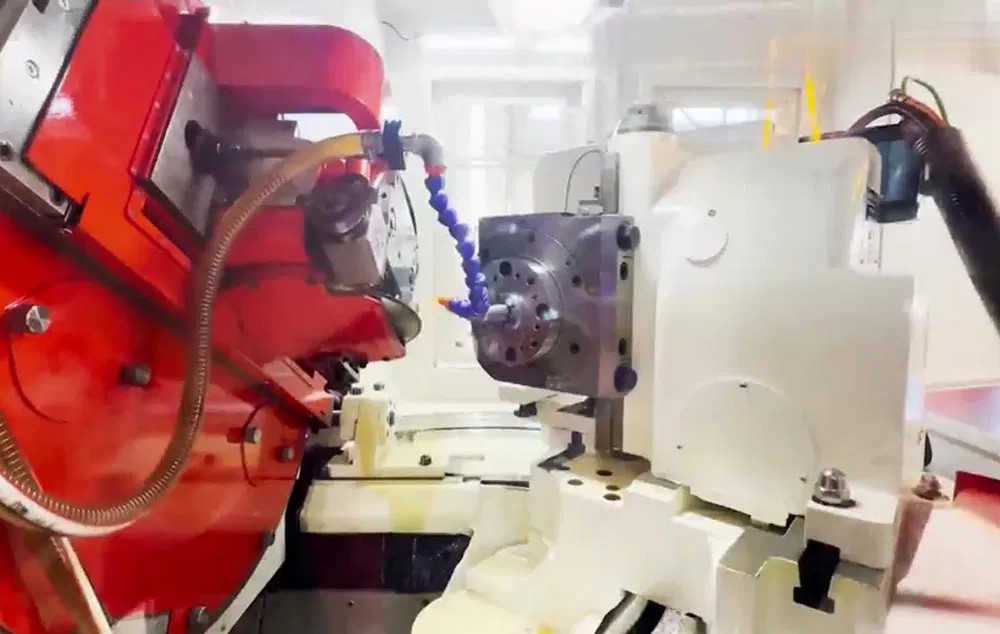

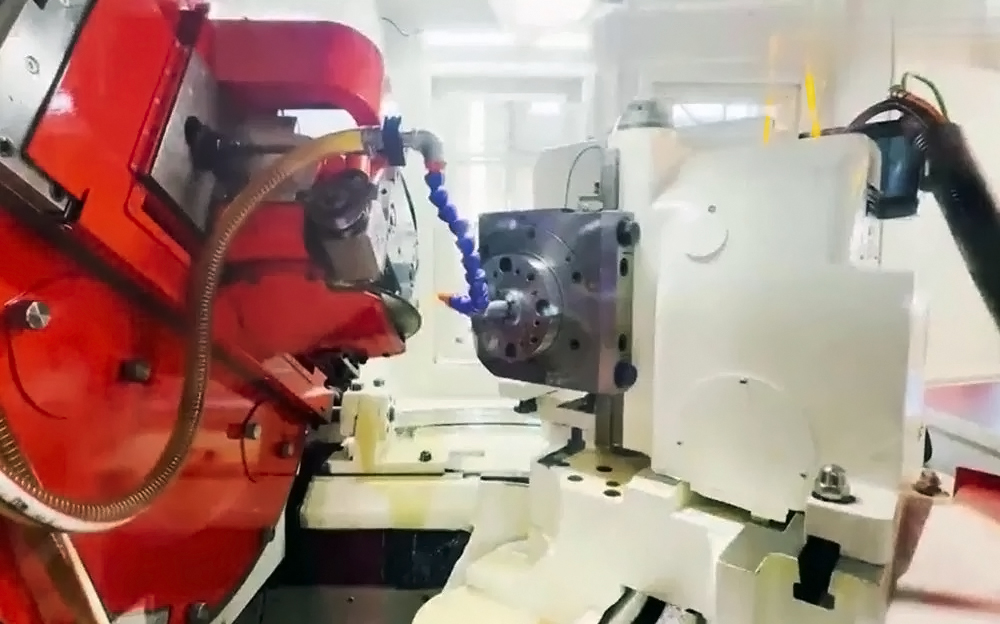

Станок предназначен для шлифования прямозубых конических зубчатых колес диаметром до 320 мм и модулем 1,5–8 мм в условиях серийного производства. Точность шлифовки зубчатых колес на этом станке стабильно соответствует 5-му классу по стандарту GB. Благодаря высокой гибкости обработки, отличной передаче мощности, стабильной точности перемещения и безопасности эксплуатации станок идеально подходит для шлифования прямозубых конических зубчатых колес среднего размера, используемых в прецизионных станках, высокоточных скоростных редукторах, точных приборах и высокоточных деталях. На станке установлена система управления ЧПУ Siemens 828D.
![]() |
За исключением загрузки и выгрузки заготовок, все операции на станке выполняются автоматически в рамках рабочего цикла. |
|
Зубошлифовальный станок может шлифовать корончатые (с выпуклостью) зубья. |
|

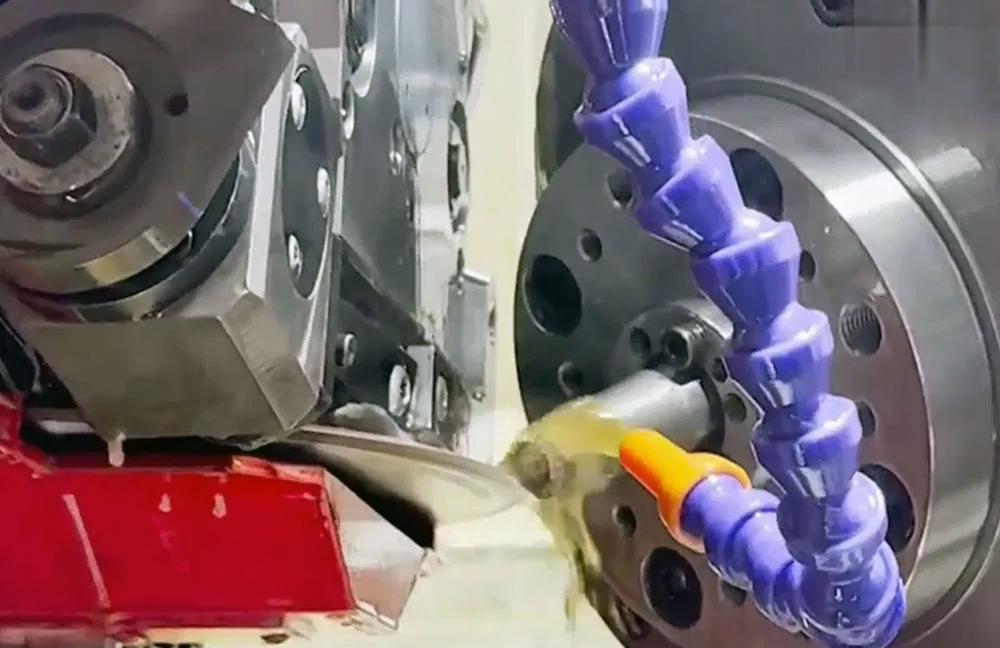

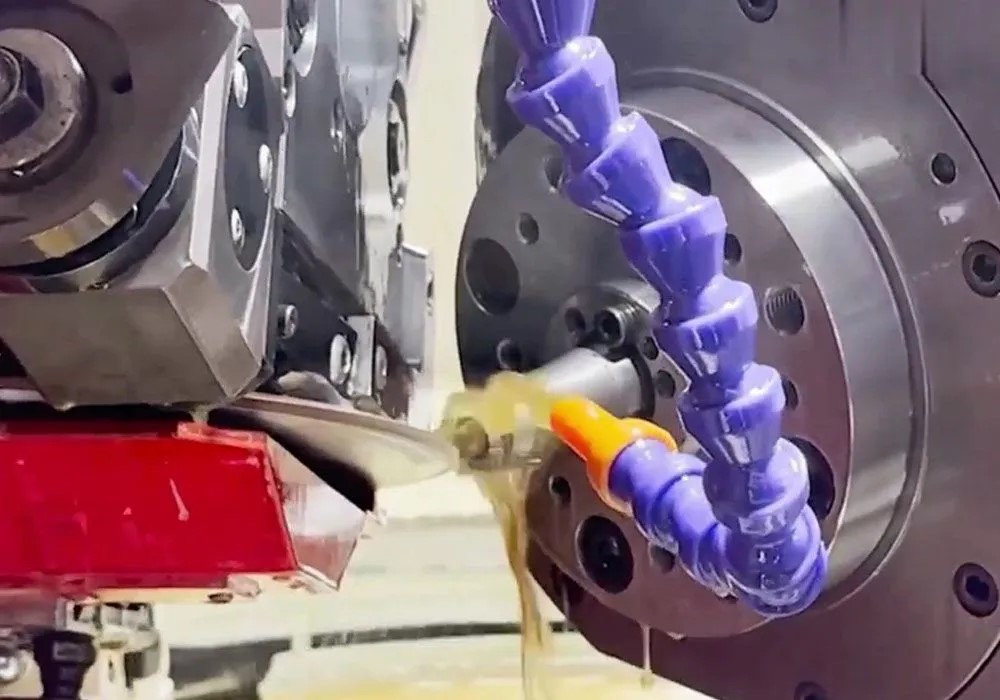

На зубошлифовальном станке с ЧПУ имеется устройство для автоматической правки шлифовального круга и два алмазных карандаша для правки шлифовального круга. |
|
Используется метод генерации для прецизионного шлифования поверхностей зубьев, с диапазоном обрабатывающего модуля 1,5-8 мм. |
