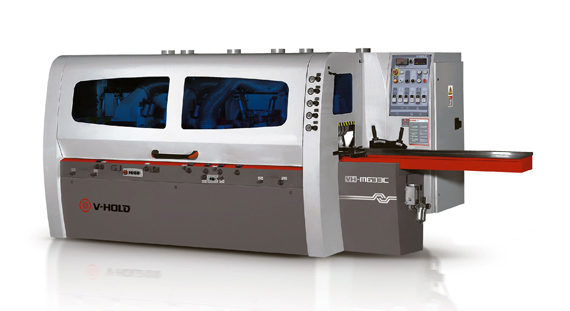

Приемный стол четырехстороннего деревообрабатывающего станка, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки. |
|
Полиуретановые верхние и нижние вальцы на выходе обеспечивают качество обработанных заготовок самых мягких пород. |
|
Мощные приводные верхние и нижние вальцы четырехстороннего деревообрабатывающего станка обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки. |
|
Устройство подачи 4-х стороннего станка коротких заготовок позволяет обрабатывать детали длиной от 350 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки. |
|
Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок. |
|
Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. Стандартная частота вращения шпинделя 6000 об/мин. |
|
Каждая модель имеет жесткую чугунную цельнолитую станину, гасящую вибрации. |
|
Устройство управления 4-х сторонним станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка. |
|
Одним из важных составляющих надежности четырехстороннего деревообрабатывающего станка 633 является его электрическая часть. Все комплектующие поставляют известные компании. Монтаж электронных компонентов соответствует сертификату CE. |
|
Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами, что значительно упрощает обслуживание 4-х стороннего станка. |
|
Цифровое позиционирование верхних шпинделей позволяет ускорить процесс перенастройки четырехстороннего станка. |
|
Пневматическим прижимом оснащены не только подающие ролики, но и прижимные «утюжки» на верхних шпинделях, что гарантирует надежный прижим и отсутствие вибрации в зоне реза. |
|
Четырехсторонний деревообрабатывающий станок оснащен сервоприводом (система цифрового автоматического позиционирования) верхнего горизонтального и левого вертикального шпинделей. |
|
Боковые пневмоприжимы, обеспечивают точное и надежное позиционирование подаваемых заготовок относительно правого вертикального шпинделя, что позволяет обрабатывать короткие и узкие заготовки. |
|
Контропоры на горизонтальных шпинделях позволяют исключить биение шпинделя при максимальной нагрузке и повысить долговечность подшипников. Разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел. |
|
Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок. Автоматическая централизованная система смазки осуществляет смазку рабочего стола по таймеру. |
| Технические характеристики | |||
| Модель |
VH-M433 |
VH-M533 | VH-M633 |
| Количество шпинделей (шт) | 4 | 5 | 6 |
| Длина обрабатываемой заготовки (мм) | 350 |
350 |
350 |
| Ширина обработки (мм) | 50-330 | 50-330 | 50-330 |
| Высота обработки (мм) | 20-250 | 20-250 | 20-250 |
| Скорость подачи (м/мин) | 6-36 | 6-36 | 6-36 |
| Частота вращения шпинделей (об/мин) |
6000 |
6000 |
6000 |
| Мощность двигателя подачи (КВт) | 5,5 | 7,5 | 11 |
| Мощность нижнего шпинделя (КВт) | 11 | 11 | 11 |
| Мощность правого шпинделя (КВт) | 11 | 11 |
11 |
| Мощность левого шпинделя (КВт) | 11 | 11 |
11 |
| Мощность верхнего шпинделя (КВт) | 15 | 15 |
15 |
| Мощность 2-го верхнего шпинделя (КВт) | - | - |
11 |
| Мощность 2-го нижнего шпинделя (КВт) | - | 11 |
11 |
| Мощность двигателя подъема траверсы (КВт) | 1,5 | 1,5 |
1,5 |
| Сервопривод верхнего шпинделя (КВт) | 0,75 | 0,75 |
0,75 |
| Сервопривод левого шпинделя (КВт) | 0,37 | 0,37 |
0,37 |
| Суммарная мощность (КВт) | 56 | 69,5 |
84 |
| Диаметр шпинделей (мм) | 50 | 50 |
50 |
| Диаметр инструмента на 1-ом шпинделе (мм) | 110-140 | 140 |
140 |
| Диаметр инструмента на вертикальных шпинделях (мм) | 140-230 | 140-230 |
140-230 |
| Диаметр инструмента на горизонтальных шпинделях (мм) | 140-230 | 140-230 |
140-230 |
| Размеры подающих роликов (мм) | 180х40х50 | 180х40х50 |
180х40х50 |
| Габаритные размеры (м) | 4,8х2,3х2,1 | 5,4х2,3х2,1 |
6,0х2,3х2,1 |
| Масса станка (мм) | 8000 | 8800 |
9600 |
