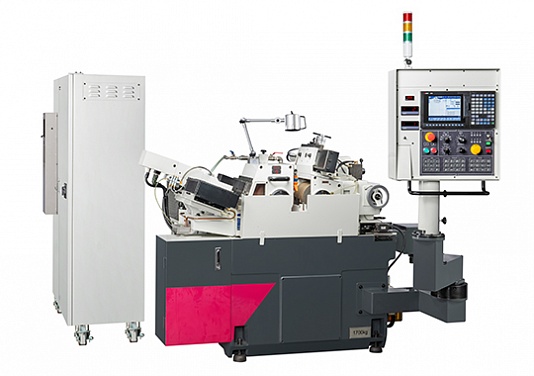

Бесцентровые шлифовальные станки с ЧПУ LCL-3015, LCL-4225, LCL-4520, LCL-5020, LCL-5025
Бесцентровые шлифовальные станки с ЧПУ LCL-3015, LCL-4225, LCL-4520, LCL-5020, LCL-5025
Артикул: 11835
Обрабатываемый Ø: 1 - 80 мм
Обороты шпинделя ведущего круга:
10 ~ 300 об/мин
Мин. подача круга: 0,001 мм
Угол поворота ведущего круга: -3° ~ +5°
С ЧПУ
Обороты шпинделя ведущего круга:
10 ~ 300 об/мин
Мин. подача круга: 0,001 мм
Угол поворота ведущего круга: -3° ~ +5°
С ЧПУ
Цена: по запросу
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
Ед. изм. |
LCL-3015 |
LCL-4225 |
LCL-4520 |
LCL-5020 |
LCL-5025 |
|
Параметры обработки |
||||||
|
Обрабатываемый диаметр (со специальным оборудованием) |
мм |
⌀ 40 ~ 150 |
⌀ 40 ~ 150 |
⌀ 40 ~ 150 |
⌀ 40 ~ 150 |
⌀ 40 ~ 150 |
|
Обрабатываемый диаметр |
мм |
Ø 1 ~ 60 |
Ø 1 ~ 60 |
Ø 1 ~ 60 |
Ø 1 ~ 80 |
Ø 1 ~ 80 |
|
Максимальная длина обработки |
мм |
150 |
205 |
255 |
205 |
255 |
|
Ведущий круг |
||||||
|
Размеры ведущего круга |
мм |
⌀205 x 255 x ⌀111.2 |
⌀205 x 255 x ⌀111.2 |
⌀205 x 255 x ⌀111.2 |
⌀305 x 205 x ⌀127 |
⌀305 x 255 x ⌀127 |
|
Обороты шпинделя ведущего круга |
об/мин |
10 ~ 300 (бесступенчатое) |
10 ~ 300 (бесступенчатое) |
10 ~ 300 (бесступенчатое) |
10 ~ 300 (бесступенчатое) |
10 ~ 300 (бесступенчатое) |
|
Угол наклона ведущего круга |
град |
-3° ~ +5° |
-3° ~ +5° |
-3° ~ +5° |
-3° ~ +5° |
-3° ~ +5° |
|
Угол поворота бабки ведущего круга |
град |
± 5 ° |
± 5 ° |
± 5 ° |
± 5 ° |
± 5 ° |
|
Шлифовальный круг |
||||||
|
Размеры шлифовального круга |
мм |
405 x 205 x 228.6 |
405 x 255 x 228.6 |
405 x 205 x 228.6 |
510 x 205 x 304.8 |
510 x 255 x 304.8 |
|
Линейная скорость |
м/с |
33 |
33 (40) |
33 (40) |
33 (40) |
33 (40) |
|
Обороты шпинделя шлифовального круга |
об/мин |
1500 |
1500 |
1500 |
1200 |
1200 |
|
Мощность двигателя шлифовального круга |
кВт |
11.5 |
11.5 |
11.5 |
15 |
15 |
|
Подача маховиком |
||||||
|
Подача верхних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
3.5 (0.05) |
3.5 (0.05) |
3.5 (0.05) |
3.5 (0.05) |
3.5 (0.05) |
|
Микроподача верхних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
0.1 (0.001) |
0.1 (0.001) |
0.1 (0.001) |
0.1 (0.001) |
0.1 (0.001) |
|
Подача нижних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
7 (0.05) |
9 (0.05) |
9 (0.05) |
9 (0.05) |
9 (0.05) |
|
Микроподача нижних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
0.2 (0.001) |
0.2 (0.001) |
0.2 (0.001) |
0.2 (0.001) |
0.2 (0.001) |
|
Подача правильного устройства при повороте маховика на 1 оборот (1 деление) |
мм |
1.25 (0.01) |
2 (0.01) |
2 (0.01) |
2 (0.01) |
2 (0.01) |
|
Прочее |
||||||
|
Мощность помпы СОЖ |
кВт |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
|
Мощность гидравлической помпы |
кВт |
0.75 |
0.75 |
0.75 |
0.75 |
0.75 |
|
Габариты и вес станка |
3.5 (0.05) |
3.5 (0.05) |
3.5 (0.05) |
3.5 (0.05) |
3.5 (0.05) |
|
|
Вес станка |
кг |
3700 |
3800 |
3700 |
4300 |
4400 |
|
Габариты станка |
мм |
2200 x 1840 x 1530 |
2200 x 1840 x 1530 |
2200 x 1840 x 1530 |
2350 x 1900 x 1530 |
2350 x 1900 x 1530 |
Бесцентрово-шлифовальные станки с ЧПУ применяются для шлифования наружных цилиндрических поверхностей. При обработке наружных поверхностей заготовку помещают между двумя абразивными кругами — шлифовальным, ведущим и прижимают к опорному ножу.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Система ЧПУ
- Ведущий круг и фланец ведущего круга
- Шлифовальный круг и фланец шлифовального круга
- Стойка с опорным ножом для врезного шлифования
- Стойка с опорным ножом для шлифования на проход
- Масляный бак
- Система охлаждения
- Алмазный инструмент для правки шлифовального и ведущего кругов
- Инструмент для обслуживания станка
- Лампа освещения рабочей зоны
- Руководство по эксплуатации станка на русском языке
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Стенд и оправка для балансировки шлифовального круга
- Устройство автоматической врезной подачи
- Устройство ручной загрузки заготовок для врезного шлифования
- Гидравлический выталкиватель заготовки для врезного шлифования
- Устройство автоматической загрузки заготовок для шлифования на проход
- Устройство автоматической выгрузки заготовок с разгрузочным столом
- Устройство поддержки длинных прутков
- Магнитный сепаратор для очистки СОЖ
- Бумажный фильтр для очистки СОЖ
- Гидроциклонный сепаратор СОЖ
- Устройство автоматической загрузки/выгрузки заготовок (врезное шлифование)
- Вибрационное устройство загрузки заготовок (шлифование на проход)
