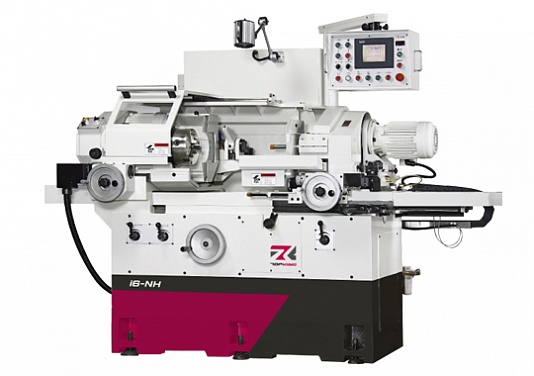

Внутришлифовальные станки i6-NH
УЦИ/Система ЧПУ
Глубина шлифования: 150 мм
Мощность двигателя шлиф. круга: 1,5 КВт
Вес: 4700 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
Ед.изм. |
i6-NH |
|
Параметры обработки |
||
|
Макс. диаметр обрабатываемой детали над станиной |
мм |
Ø400 |
|
Диаметр обрабатываемого отверстия |
мм |
Ø6 ~ 150 |
|
Максимальная глубина шлифования |
мм |
150 |
|
Максимальный ход стола |
мм |
540 |
|
Шлифовальная бабка |
||
|
Ускоренные подачи по оси X |
м/мин |
5 |
|
Минимальное значение шага по оси Z |
мм |
0.001 |
|
Минимальное значение шага по оси X |
мм |
0.001 |
|
Максимальная скорость подачи — Z-оси |
м/мин |
5 |
|
Минимальное значение шага по оси Y |
мм |
- |
|
Мощность привода шлифовальной бабки |
кВт |
0,75 |
|
Мощность двигателя шлифовального круга |
кВт |
1.5 |
|
Частота вращения шпинделя |
об/мин |
1000 |
|
Наружный диаметр шпинделя |
мм |
- |
|
Шпиндельная бабка |
||
|
Частота вращения шпинделя |
об/мин |
0 ~ 550 |
|
Угол поворота передней бабки |
град |
7° — 8° |
|
Сервомотор оси Y |
кВт |
1,8 |
|
Сервомотор оси Z |
кВт |
1,8 |
|
Прочие |
||
|
Вес станка |
кг |
4700 |
|
Гидравлический мотор насоса |
кВт |
0.75 |
|
Мощность насоса СОЖ |
кВт |
0.75 |
|
Емкость бака гидравлической системы |
л |
60 |
Назначение внутришлифовального станка для высокоточного шлифования отверстий. Применение двух шпинделей (шпиндель для внутреннего шлифования и шпиндель для шлифования торца - опция) резко увеличивает производительность обработки, исключая применение дополнительного оборудования.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:- Устройство числовой индексации / система ЧПУ
- Правильный инструмент
- Инструментальный ящик
- Система охлаждения
- Гидравлическая система
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Лампа освещения рабочей зоны - 1 шт.
- 3-х кулачковый механический патрон
- 3-х кулачковый гидравлический патрон
- Бумажный фильтр очистки СОЖ 40 л/мин
- Магнитный фильтр очистки СОЖ 40 л/мин
- Устройство для шлифовки торцев
- Масляное охлаждение шпинделя
