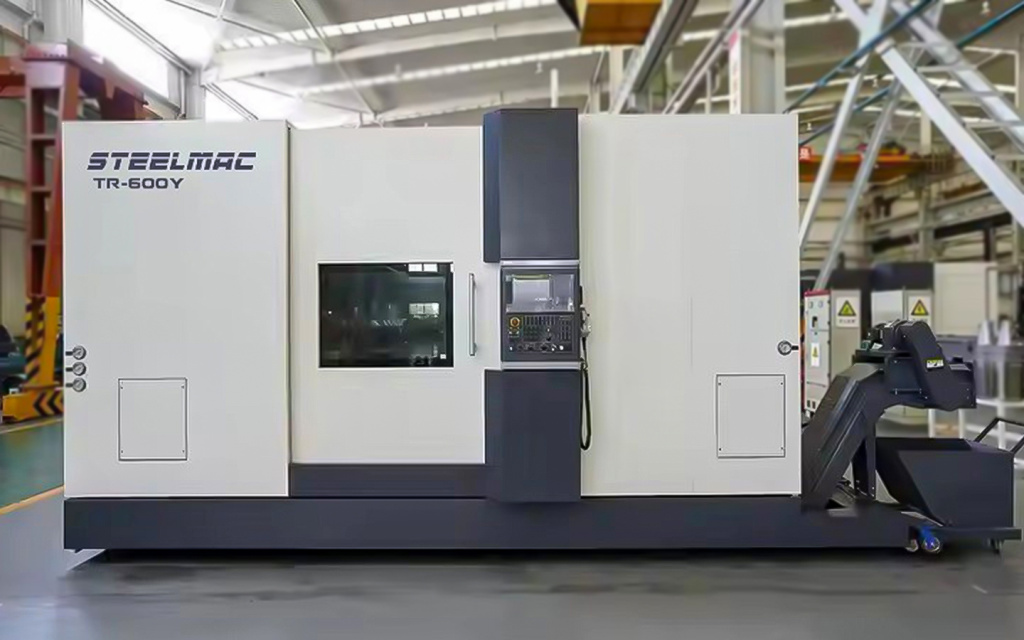

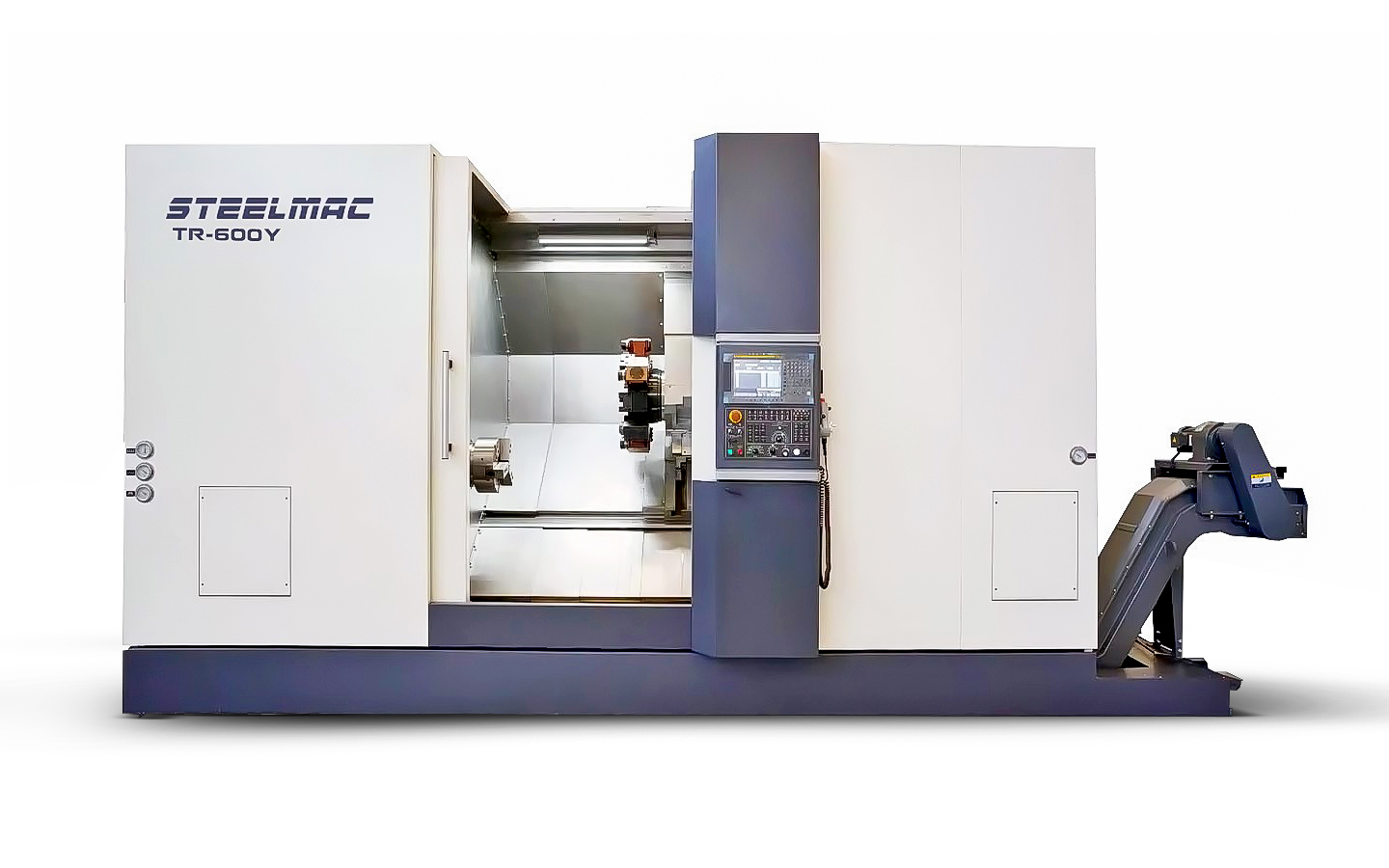

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР STEELMAC модели TR-600Y

 Модель станка

TR-600Y

Наименование стандартной комплектации

Система ЧПУ FANUC 0i-TF

○

Привод главного шпинделя – FANUC

○

Сервопривода по осям X/Z – FANUC

○

Конус шпинделя - A2-8, 3000 об/мин.

○

Ременный привод шпинделя: 18,5/22 кВт, 821/1120 Нм

○

Воздушное охлаждение шпинделя

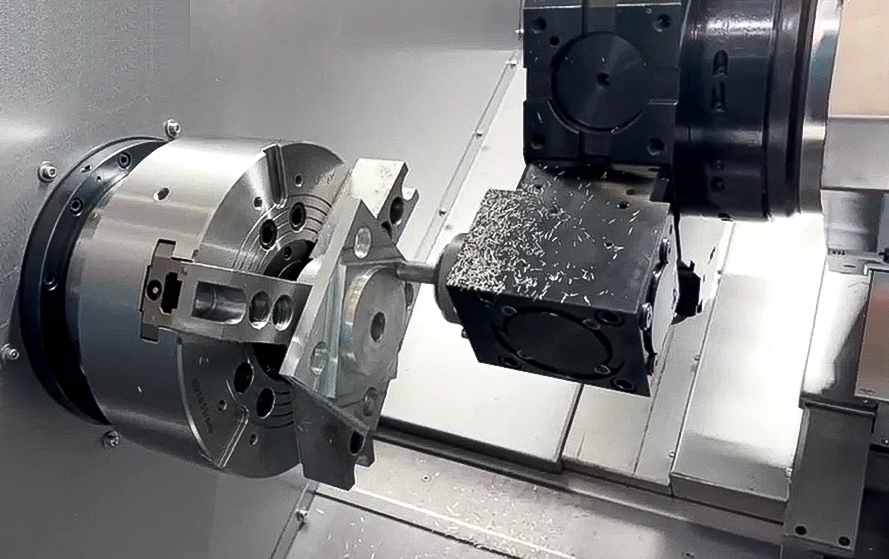

Гидравлический 3-х кулачковый патрон - 12" (305 мм)

○

- Закаленные кулачки - 1 комплект.

○

- Не закаленные кулачки – 3 комплекта.

○

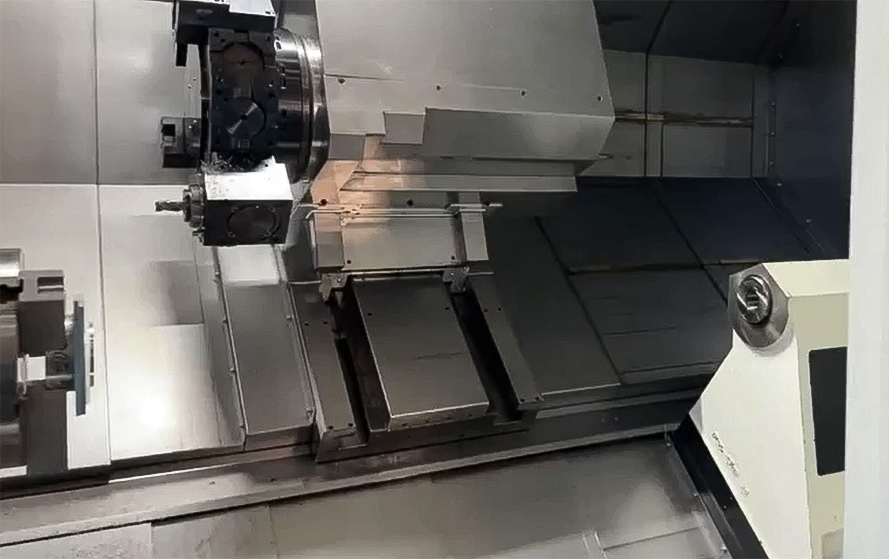

Приводная револьверная головка YULIN (ВМТ-75) на 12 позиций

○

- Инструментальный блок для наружной обработки - 2 шт.

○

- Инструментальный блок для внутренней обработки - 4 шт.

○

- Цилиндрические переходные втулки (Ø8, 10, 12, 16, 20, 25, 32) - 1 комплект.

○

Направляющие скольжения по осям: X/Y/Z

○

Гидравлическая задняя бабка

○

Электрический шкаф с теплообменником

○

Гидравлическая станция

○

Ножная педаль для управления гидравлическим патроном

○

Централизованная автоматическая система смазки

○

Система подачи СОЖ (5 bar)

○

Телескопическая защита направляющих и ШВП

○

Закрытая зона обработки

○

Рабочее освещение

○

Трехцветная сигнальная лампа

○

Порт RS-232 – интерфейс для передачи данных

○

Регулировочные болты и опоры

○

Инструмент для обслуживания станка

○

Инструкция по эксплуатации на русском языке

○

Модель станка

TR-600Y

Наименование дополнительной комплектации

Система ЧПУ FANUC серии 0i-TF PLUS

○

Система ЧПУ SIEMENS 828D

○

Система ЧПУ SYNTEC 21TA / 22TB

○

Система ЧПУ GSK 980TD / 988TA

○

Диалоговое программирование FANUC (Manual Guide i) / SIEMENS (Shop Turn)

○

Порт USB – интерфейс для передачи данных

○

Конус шпинделя - A2-11, 2000 об/мин.

○

Ременный привод шпинделя: 22/30 кВт, 821/1120 Нм

○

Редукторный привод шпинделя

○

Прямой привод шпинделя

○

Масляное охлаждения шпинделя

○

Воздушный обдув шпинделя (внешний)

○

Гидравлический 3-х кулачковый патрон - 15" (381 мм)

○

- Закаленные кулачки - 1 комплект.

○

- Не закаленные кулачки – 3 комплекта.

○

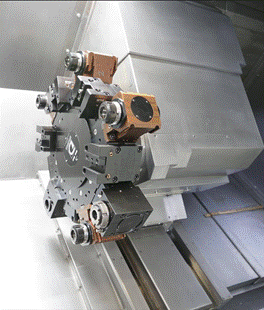

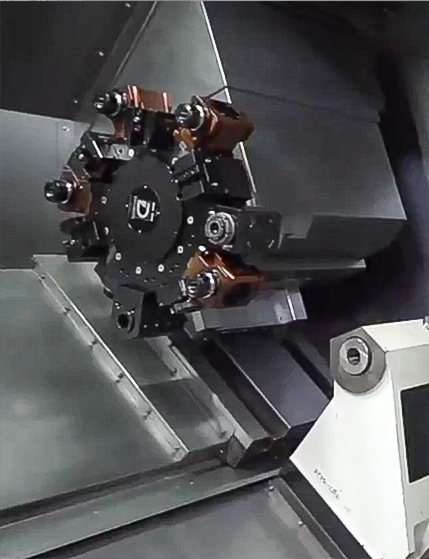

Приводная револьверная головка DUPLOMATIC (ВМТ-75) на 12 позиций

○

- Инструментальный блок для наружной обработки (25х25) - 2 шт.

○

- Инструментальный блок для внутренней обработки (Ø40) - 4 шт.

○

- Цилиндрические переходные втулки: Ø8, 10, 12, 16, 20, 25, 32 – 1 комплект.

○

- Приводной осевой блок ER32 - 1 шт.

○

- Приводной радиальный блок ER32 - 1 шт.

○

- Цанги для приводных блоков ER32 - – 1 комплект.

○

Автоматическая задняя бабка

○

Система контроля измерения инструмента (ручная)

○

Система контроля измерения инструмента Renishaw RP3 (автоматическая)

○

Система измерения деталей Renishaw OLP40

○

Уловитель готовых деталей

○

Уловитель готовых деталей c конвейером

○

Счетчик деталей

○

Оптические линейки FAGOR

○

Оптические линейки HEIDENHAIN

○

Конвейер для стружки (ленточный тип)

○

Корзина для стружки

○

Подготовка станка для системы высокого давления (бак + помпа)

○

Система подачи СОЖ с давлением (5 bar)

○

Система подачи СОЖ с давлением (10 bar)

○

Система подачи СОЖ с давлением (20 bar)

○

Система подачи СОЖ с давлением (40 bar)

○

Маслоотделитель от СОЖ

○

Уловитель паров СОЖ (масляного тумана и паров СОЖ)

○

Система охлаждения СОЖ с фильтром

○

Система охлаждения масла в гидростанции

○

Система охлаждения масла в редукторе

○

Трансформатор

○

Стабилизатор напряжения

○

Кондиционер электрического шкафа

○

Интерфейс для автоподатчика прутка

○

Автоподающее устройство Fedek модели DH-65 (1,2 м)

○

Автоподающее устройство Fedek модели DH-65L (1,5 м)

○

Подготовка станка для установки ручного люнета (суппорт)

○

Ручной люнет (Ø50~155) - автоматизированное перемещение

○

Ручной люнет (Ø20~200) - автоматизированное перемещение

○

Ручной люнет (Ø20~250) - автоматизированное перемещение

○

Ручной люнет (Ø20~200, Ø20~250) - ручное перемещение

○

Ручной люнет (Ø150~350) - ручное перемещение

○

Подготовка станка для установки гидравлического люнета

○

Гидравлический люнет AUTOBLOCK SLU - 2 (8-101)

○

Гидравлический люнет AUTOBLOCK SLU - 3 (12-152)

○

Гидравлический люнет AUTOBLOCK SLU - 3.1 (20-165)

○

Гидравлический люнет AUTOBLOCK SLU - 3.2 (50-200)

○

Гидравлический люнет AUTOBLOCK SLU - 4 (30-245) – ОГРАНИЧЕНИЕ!

○

Автоматическое отключение питания при изготовлении партии деталей

○

Механический замок - блокировка станка при работе

○

Автоматическая дверь

○

Интерфейс для роботизированной системы (портал / манипулятор)

○

Воздушный пистолет

○

Водяной пистолет

○

Переносной пульт управления MPG

○

Соответствие стандарту CE

○
