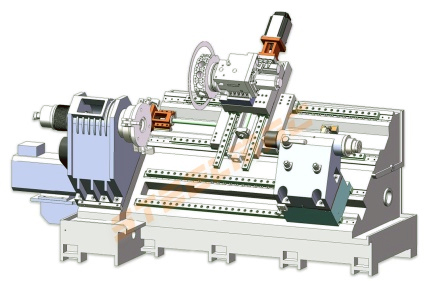

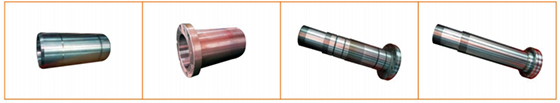

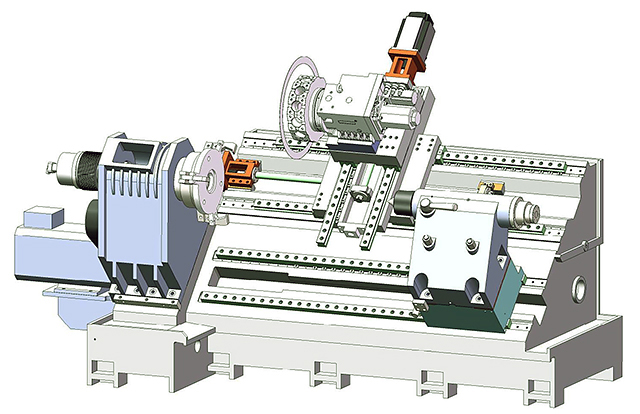

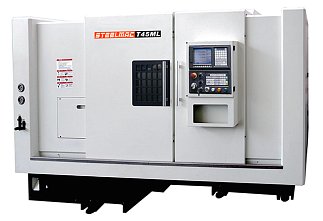

Токарные обрабатывающие центры серии TH в тяжелом исполнении станка, предназначены для жёсткой токарной обработки деталей из жаропрочных сталей и твердых сплавов в закаленном состоянии при тяжелых режимах резания в серийном и массовом производстве.
|
Тех. характеристики |
Ед. изм. |
T85H |
T65H |
T55H |
|
|
Диаметр патрона |
дюйм |
15”/
18” опция |
12”/
15” опция |
12”/ 15” опция
|
|
|
Параметры обработки |
|
|
|
|
|
|
Макс. устанавливаемый диаметр |
мм |
850 |
550 |
550 |
|
|
Макс. диам. обработки над станиной |
мм |
750 |
460 |
460 |
|
|
Макс. диам. обработки над суппортом |
мм |
500 |
350 |
350 |
|
|
Макс. длина обработки |
мм |
1500 |
1500 |
1000 |
|
|
Макс. диаметр прутка |
мм |
70 |
60 |
60 |
|
|
Перемещения |
|
|
|
|
|
|
Перемещение по оси X |
мм |
430 |
320 |
320 |
|
|
Перемещение по оси Z |
мм |
1570 |
1550 |
1050 |
|
|
Перемещение по оси Y |
мм |
- |
- |
- |
|
|
Шпиндель |
|
|
|
|
|
|
Обороты шпинделя |
об/мин |
1000 |
1500 |
2000 |
|
|
Мощность привода шпинделя |
кВт |
22/32 опция |
15/18,5 опция |
15/18,5 опция |
|
|
Конус шпинделя |
|
А2-15 |
А2-11 |
А2-11 |
|
|
Диаметр отверстия в шпинделе |
мм |
85 |
75 |
75 |
|
|
Инструментальная система |
|
Револьверная головка |
|||
|
Количество инструментов |
|
8/12 опция |
8/12 опция |
8/12 опция |
|
|
Размер сечения державки резца |
мм |
40х40 |
32х32 |
32х32 |
|
|
Диаметр расточной оправки |
мм |
50 |
40 |
40 |
|
|
Задняя бабка |
|
|
|
|
|
|
Конус пиноли задней бабки |
|
МТ6 |
МТ5 |
МТ5 |
|
|
Диаметр пиноли задней бабки |
мм |
128 |
95 |
95 |
|
|
Выдвижение пиноли задней бабки |
мм |
150 |
120 |
120 |
|
|
Подачи |
|
|
|
|
|
|
Ускоренные подачи по осям X/Z |
м/мин |
15 |
20 |
20 |
|
|
Точность |
|
|
|
|
|
|
Точность позиционир. по осям X/Z |
мм |
±0,005 |
±0,005 |
±0,005 |
|
|
Повторяемость по осям X/Z |
мм |
0,005 |
0,005 |
0,005 |
|
|
Габаритные размеры (ДхШхВ) |
м |
4,5х2,5х2,5 |
4,3х1,9х2,2 |
3,8х1,9х2,2 |
|
|
Вес станка |
кг |
10000 |
6500 |
5000 |
|
Дополнительная комплектация
| Модель / Комплектация | T85H | T65H | T55H | T35H | T25H |
| Система ЧПУ | |||||
| Система ЧПУ GSK 980TD | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Система ЧПУ GSK 988TA | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система ЧПУ Syntec 7TA | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система ЧПУ Syntec 21TA | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система ЧПУ Syntec 22TB | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система ЧПУ Fanuc 0i-TF | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система ЧПУ Fanuc 0i-TF (Manual Guide i) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система ЧПУ Siemens 828D | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система ЧПУ Siemens 828D (Shop Turn) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Патроны | |||||
| Цанговый патрон | - | - | - | - | - |
| 3-х кулачковый цельный патрон 6” (Ø150 мм) | - | - | - | - | - |
| 3-х кулачковый полый патрон 6” (Ø150 мм) | - | - | - | - | - |
| 3-х кулачковый цельный патрон 8” (Ø200 мм) | - | - | - | - | - |
| 3-х кулачковый полый патрон 8” (Ø200 мм) | - | - | - | - | - |
| 3-х кулачковый цельный патрон 10” (Ø250 мм) | - | - | - | Стандарт | Стандарт |
| 3-х кулачковый полый патрон 10” (Ø250 мм) | - | - | - | ✔ | ✔ |
| 3-х кулачковый цельный патрон 12” (Ø300 мм) | - | Стандарт | Стандарт | ✔ | ✔ |
| 3-х кулачковый полый патрон 12” (Ø300 мм) | - | ✔ | ✔ | ✔ | ✔ |
| 3-х кулачковый цельный патрон 15” (Ø385 мм) | Стандарт | ✔ | ✔ | - | - |
| 3-х кулачковый полый патрон 15” (Ø385 мм) | ✔ | ✔ | ✔ | - | - |
| 3-х кулачковый цельный патрон 18” (Ø450 мм) | ✔ | - | - | - | - |
| 3-х кулачковый полый патрон 18” (Ø450 мм) | ✔ | - | - | - | - |
| Индексные патроны | |||||
| Индексный патрон 7” (Ø175 мм) | - | - | - | - | - |
| Индексный патрон 8” (Ø200 мм) | - | - | - | - | ✔ |
| Индексный патрон 10” (Ø250 мм) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Индексный патрон 12” (Ø300 мм) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Привод главного шпинделя | |||||
| Мощность привода шпинделя 5,5 кВт | - | - | - | - | - |
| Мощность привода шпинделя 7,5 кВт | - | - | - | - | - |
| Мощность привода шпинделя 11 кВт | - | - | - | Стандарт | Стандарт |
| Мощность привода шпинделя 15 кВт | - | Стандарт | Стандарт | ✔ | ✔ |
| Мощность привода шпинделя 18,5 кВт | - | ✔ | ✔ | - | - |
| Мощность привода шпинделя 22 кВт | Стандарт | ||||
| Мощность привода шпинделя 32 кВт | ✔ | ||||
| Револьверные головки | |||||
| Револьверная головка на 8 позиций | Стандарт | Стандарт | Стандарт | ✔ | ✔ |
| Револьверная головка на 12 позиций | ✔ | ✔ | ✔ | ✔ | ✔ |
| Приводная револьверная головка на 12 позиций | ✔ | ✔ | ✔ | ✔ | ✔ |
| Ось Y | ✔ | ✔ | ✔ | - | - |
| Инструментальные блоки | |||||
| Блок для наружной обработки | ✔ | ✔ | ✔ | ✔ | ✔ |
| Блок для внутренней обработки | ✔ | ✔ | ✔ | ✔ | ✔ |
| Инструментальный стол с пазами | - | - | - | Стандарт | Стандарт |
| Приводная головка ER25 (2+2 позиции для инструмента) | - | - | - | ✔ | ✔ |
| Приводная головка ER25 (3+3 позиции для инструмента) | - | - | - | ✔ | ✔ |
| Приводная головка ER25 (4+4 позиции для инструмента) | - | - | - | ✔ | ✔ |
| Приводная головка ER20 (1 позиция для инструмента) | - | - | - | - | - |
| Приводная головка ER20 (2 позиции для инструмента) | - | - | - | - | - |
| Приводная головка ER25 (1 позиция для инструмента) | - | - | - | ✔ | ✔ |
| 6-ти позиционная приводная головка | - | - | - | ✔ | ✔ |
| 6-ти позиционная приводная головка (6+1) | - | - | - | ✔ | ✔ |
| 6-ти позиционная приводная головка (6+2) | - | - | - | ✔ | ✔ |
| Приводная головка ER25 (2 позиции для инструмента) | - | - | - | ✔ | ✔ |
| Приводная головка ER25 (3 позиции для инструмента) | - | - | - | ✔ | ✔ |
| Приводная головка ER25 боковая (2 позиции) | - | - | - | ✔ | ✔ |
| Приводная головка ER25 боковая (3 позиции) | - | - | - | ✔ | ✔ |
| Приводные блоки: | |||||
| Угловой приводной блок 90° (BMT40) | - | - | - | - | - |
| Осевой приводной блок 0° (BMT40) | - | - | - | - | - |
| Угловой приводной блок 90° (BMT55) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Осевой приводной блок 0° (BMT55) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Приводной блок BMT55 с быстросменными оправками | ✔ | ✔ | ✔ | ✔ | ✔ |
| Приводной блок BMT55 с регулируемым углом | ✔ | ✔ | ✔ | ✔ | ✔ |
| Задняя бабка | |||||
| Механическая задняя бабка с гидравлическим пинолем | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Программируемая задняя бабка (сервоприводная) | ✔ | ✔ | ✔ | - | - |
| Дополнительные комплектующие | |||||
| Контроль температуры шпинделя | ✔ | ✔ | ✔ | ✔ | ✔ |
| Контроль работы станка (контроль перерыва станка) | ✔ | ✔ | ✔ | ✔ | ✔ |
| Пульт с маховиком для системы ЧПУ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Линейные направляющие - Hiwin | ✔ | ✔ | ✔ | ✔ | ✔ |
| Автоматическая дверь | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система измерения инструмента Renishaw | ✔ | ✔ | ✔ | ✔ | ✔ |
| Уловитель деталей | ✔ | ✔ | ✔ | ✔ | ✔ |
| Конвейер для удаления стружки | ✔ | ✔ | ✔ | ✔ | ✔ |
| Маслоотделитель от СОЖ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Мощность помпы СОЖ - 370 Вт | ✔ | ✔ | ✔ | ✔ | ✔ |
| Мощность помпы СОЖ - 500 Вт | ✔ | ✔ | ✔ | ✔ | ✔ |
| Робот портального типа | ✔ | ✔ | ✔ | ✔ | ✔ |
| Робот манипулятор | ✔ | ✔ | ✔ | ✔ | ✔ |
| Пруткоподатчик | ✔ | ✔ | ✔ | - | - |
