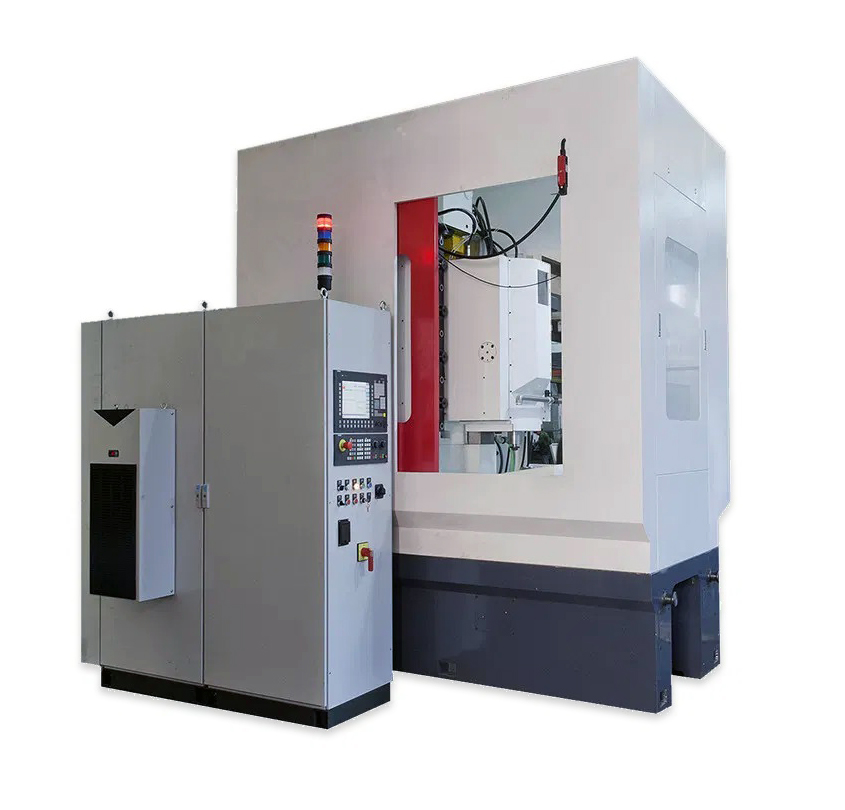

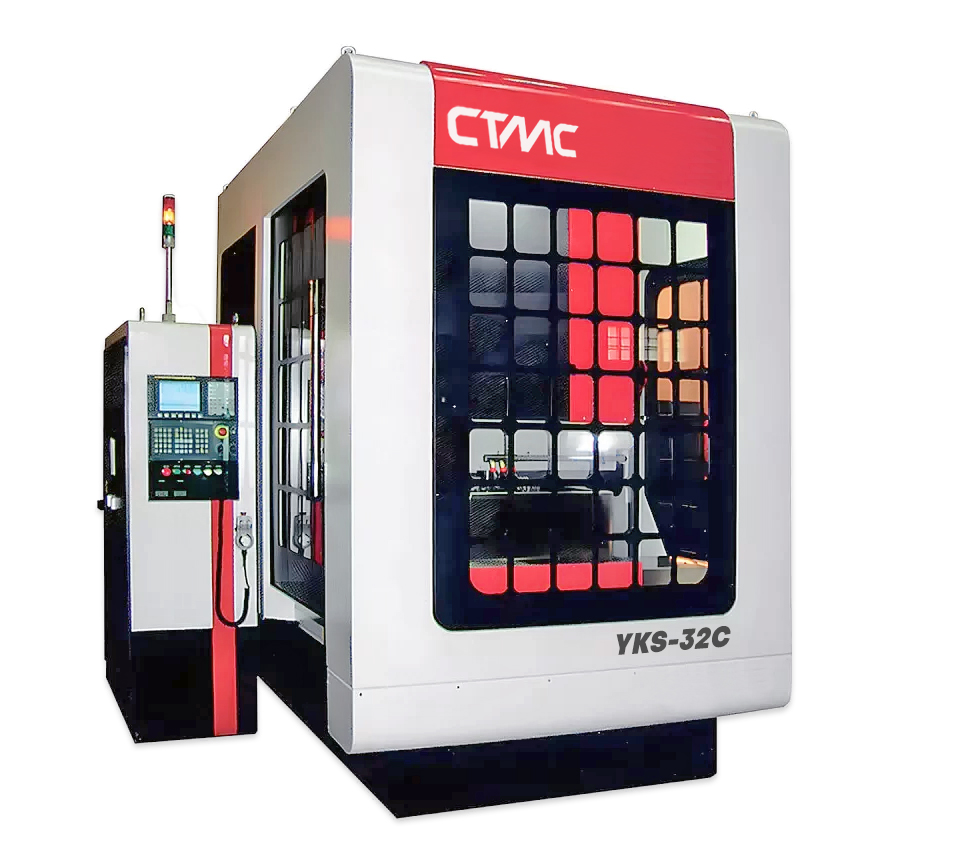

Зубодолбежные станки с ЧПУ CTMC YKS-32С
Зубодолбежные станки с ЧПУ CTMC YKS-32С
Артикул: 13947
Цилиндрические колеса прямозубые
и косозубые
Внешний Ø детали: 320 мм
Макс. модуль: 8 мм
и косозубые
Внешний Ø детали: 320 мм
Макс. модуль: 8 мм
Цена: по запросу
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
YKS-32С |
|
|
Макс . внешний диаметр обрабатываемой детали (мм) |
320 |
|
| Макс . внутренний диаметр обрабатываемой детали (мм) |
220 + Ø фрезы |
|
|
Максимальный модуль (мм) |
8 |
|
|
Макс. обрабатываемая ширина зубчатого колеса (мм) |
90 |
|
|
Максимальная длина хода долбежного узла (мм) |
110 |
|
|
Скорость хода шпинделя (ход/мин) |
120-1000 |
|
|
Диаметр шпинделя (мм) |
90 |
|
| Диаметр посадочной шейки долбежного узла (мм) |
31,743 |
|
|
Расстояние от поверхности крепления долбежного инструмента до рабочего стола (мм) |
252-382 |
|
|
Расстояние от оси инструмента до оси рабочего стола (мм) |
-115-290 |
|
|
Диаметр рабочего стола (мм) |
340 |
|
|
Отверстие рабочего стола (мм) |
120 (130) |
|
|
Величина отвода при крайнем верхнем положении шпинделя (мм) |
≥0,5 |
|
|
Скорость радиальной подачи (мм/ход) |
0,01-0,25 |
|
| Круговая подача (мм/ход) |
0,01-2,5 |
|
|
Скорость быстрого радиального перемещения колонны (м/мин) |
1,5 |
|
| Мощность главного двигателя (КВт) |
7,5 |
|
|
Суммарная мощность (КВт) |
20 |
|
|
Габаритные размеры (мм) |
3100×1690×2440 |
|
| Масса станка (кг) |
11000 |
|

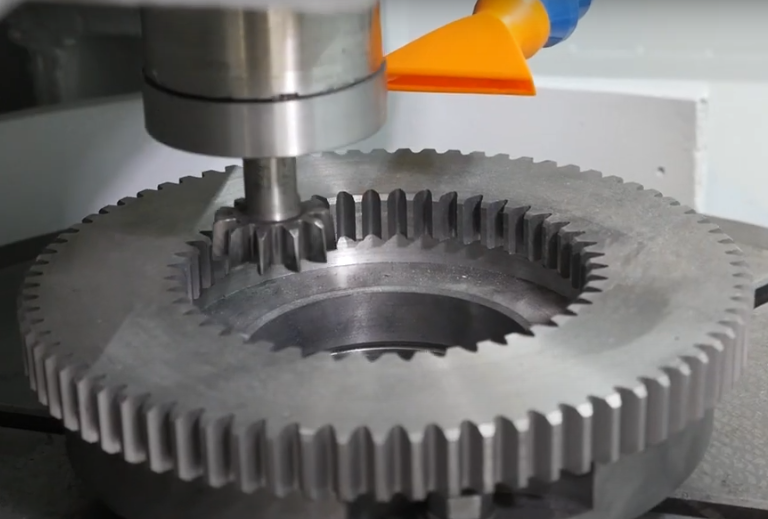

Зубодолбежные станки предназначены для нарезания цилиндрических зубчатых колес, некруглых прямозубых зубчатых колес, зубчатых секторов и плоских кулачков. Станок имеет продольную компоновку, а колонна перемещается как единое целое для достижения радиальной подачи, что полностью экономит пространство и обеспечивает общую жесткость. При оснащении фрезами специальной формы, станок может резать муфты различной формы и эвольвентные шлицы. Точность обработки может достигать 6-го класса по стандарту GB (GB/T10095.1-2008).
|
Возвратно-поступательные движения шпинделя осуществляются с помощью преобразователя частоты для обеспечения плавной регулировки скорости. |
 |

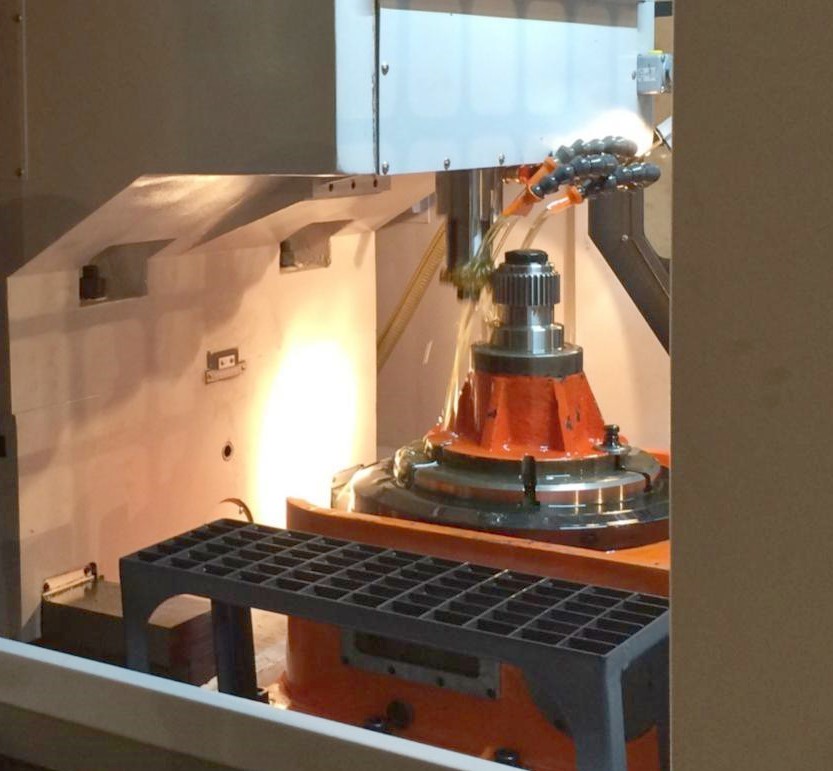

Ползун зубодолбежного станка с ЧПУ имеет функцию автоматической остановки в верхнем положении и имеет новую конструкцию, которая подходит для обработки углубленного зубчатого венца. |
|

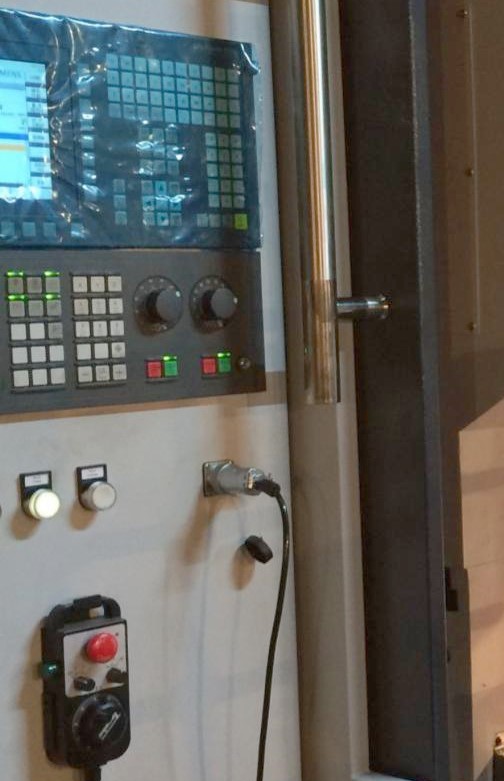

Система ЧПУ SIEMENS 828D или FANUC 0i-MF Plus по желанию клиента. В электрическом шкафу управления установлен кондиционер. |

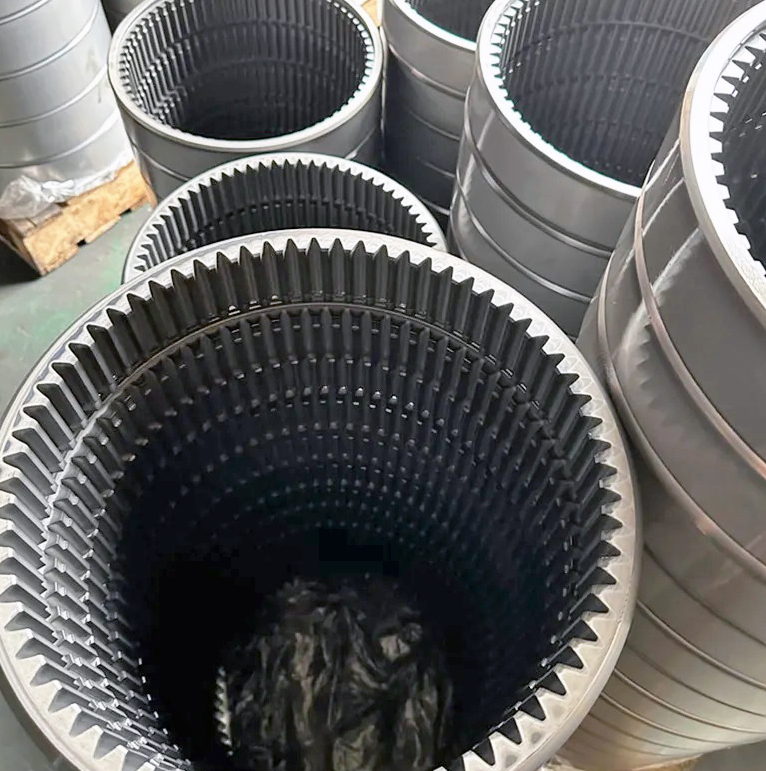

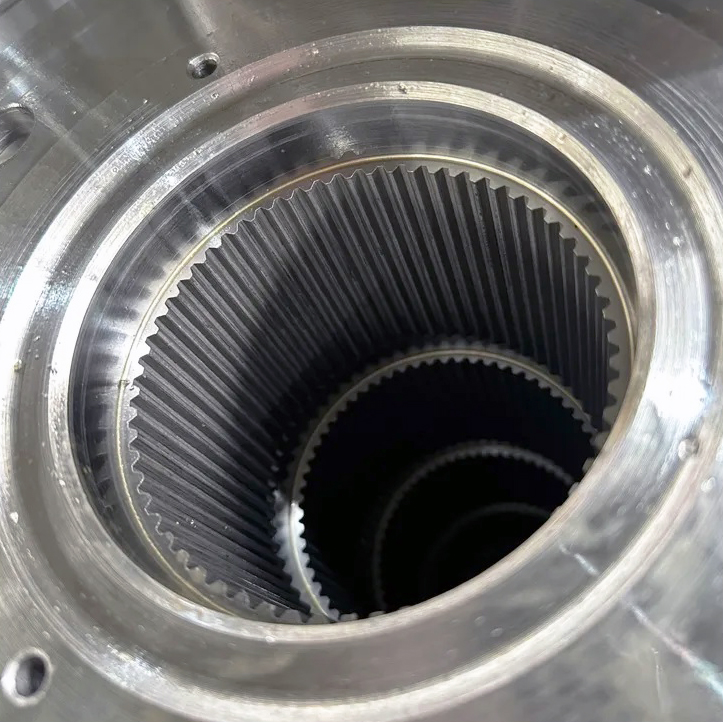

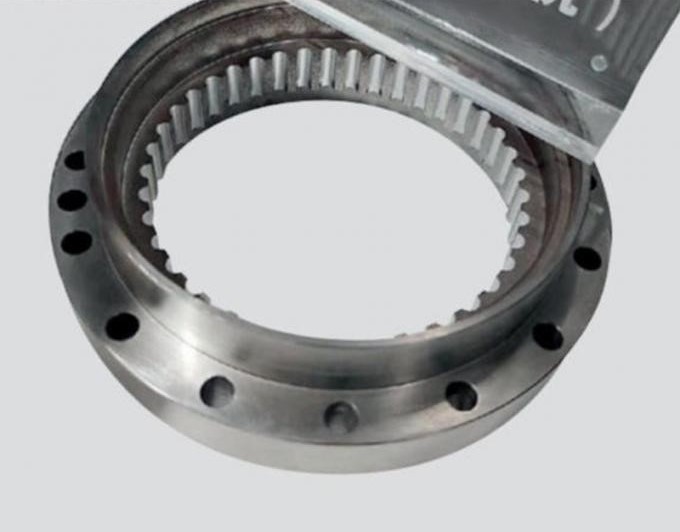

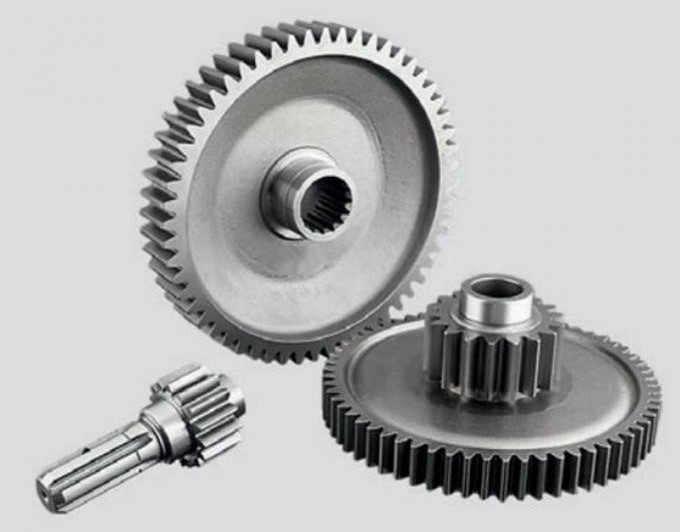

Примеры готовой продукции
 |
|
