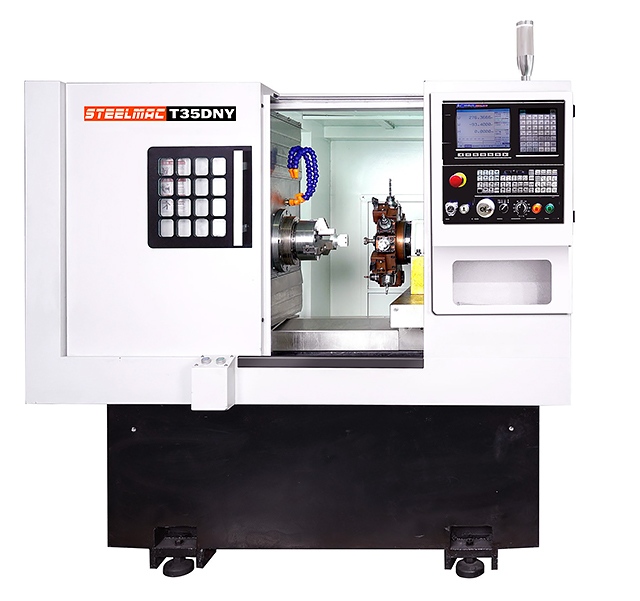

Токарные обрабатывающие центры СТМС серии TDNY (для обработки наукоёмких деталей)
Токарные обрабатывающие центры СТМС серии TDNY (для обработки наукоёмких деталей)
Артикул: 11873
Макс. Ø точения: 350-400 мм
РМЦ: 200-250 мм
Мощность: 11/15 кВт
Для обработки наукоёмких деталей
Вес: 2800-3800 кг
РМЦ: 200-250 мм
Мощность: 11/15 кВт
Для обработки наукоёмких деталей
Вес: 2800-3800 кг
Цена: по запросу
- Технические характеристики
- Комплектация
- Доставка

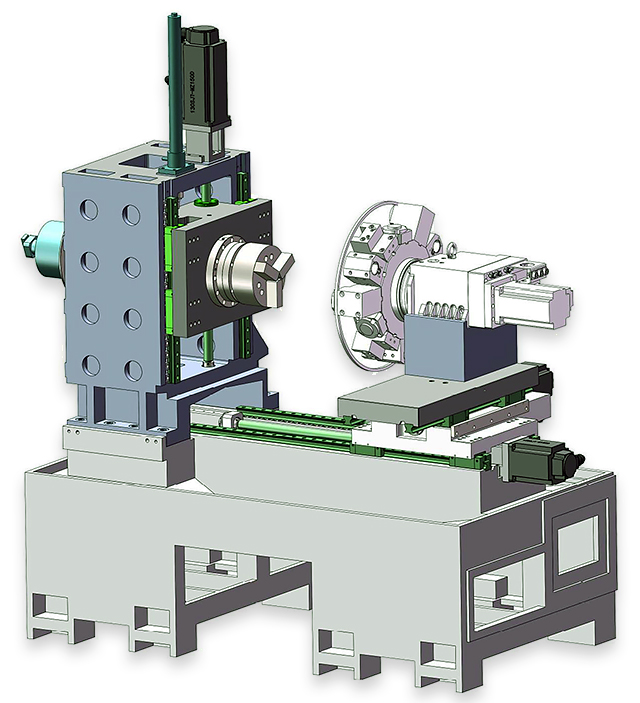

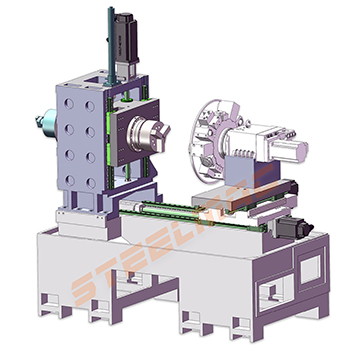

Токарные станки высокой точности обработки серии TDNY предназначены для обработки наукоёмких деталей в единичном и серийном производстве. Уникальность данного оборудования заключается в том, что по оси Y перемещается шпиндельный узел с патроном и заготовкой, для обработки которой не требуется покупать или проектировать дорогостоящую оснастку для обработки корпусных деталей с конструктивными осевыми (наружными и внутренними) поверхностями.
| Технические характеристики / Модель | Ед. изм. | T45DNY | T55DNY |
| Диаметр патрона | дюйм | 6”/8” опция | 8”/10” опция |
| Параметры обработки | |||
| Максимальный устанавливаемый диаметр | мм | 450 | 470 |
| Максимальный диаметр обработки над станиной | мм | 350 | 400 |
| Максимальный диаметр обработки над суппортом | мм | 200 | 230 |
| Максимальная длина обработки | мм | 200 | 250 |
| Максимальный диаметр прутка | мм | 35 | 42 |
| Перемещения | |||
| Перемещение по оси X | мм | 260 | 260 |
| Перемещение по оси Z | мм | 270 | 300 |
| Перемещение по оси Y | мм | ±80 | ±110 |
| Шпиндель | |||
| Обороты шпинделя | об/мин | 5000 | 4000 |
| Мощность привода шпинделя | кВт | 11/15 опция | 11/15 опция |
| Конус шпинделя | А2-5 | А2-6 | |
| Диаметр отверстия в шпинделе | мм | 48 | 56 |

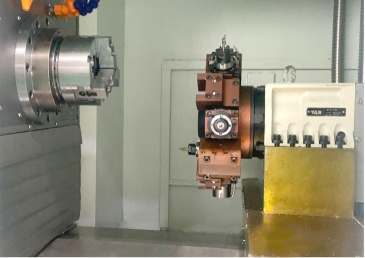

| Револьверная голова типа BMT | |||
| Тип револьверной головы | Стационарная | Стационарная | |
| Количество инструментов | шт | 8 / 12 опция | 8 / 12 опция |
| Блок для наружной обработки | мм | 25х25 | 25х25 |
| Блок для внутренней обработки | мм | 32 | 32 |
| Задняя бабка | |||
| Конус пиноли задней бабки | - | - | |
| Диаметр пиноли задней бабки | мм | - | - |
| Выдвижение пиноли задней бабки | мм | - | - |
| Подачи | |||
| Ускоренные подачи по осям X/Z | м/мин | 20 | 20 |
| Точность | |||
| Точность позиционирования по осям X/Z | мм | ±0,005 | ±0,005 |
| Повторяемость по осям X/Z | мм | 0,005 | 0,005 |
| Габаритные размеры (ДхШхВ) | м | 1.9х1.7х2,2 | 2,2х1,9х2,3 |
| Вес станка | кг | 2800 | 3800 |
Дополнительная комплектация
| Модель / Комплектация | T45DNY | T55DNY |
| Система ЧПУ | ||
| Система ЧПУ GSK 980TD | - | - |
| Система ЧПУ GSK 988TA | Стандарт | Стандарт |
| Система ЧПУ Syntec 7TA | - | - |
| Система ЧПУ Syntec 21TA | ✔ | ✔ |
| Система ЧПУ Syntec 22TB | ✔ | ✔ |
| Система ЧПУ Fanuc 0i-TF | ✔ | ✔ |
| Система ЧПУ Fanuc 0i-TF (Manual Guide i) | ✔ | ✔ |
| Система ЧПУ Siemens 828D | ✔ | ✔ |
| Система ЧПУ Siemens 828D (Shop Turn) | ✔ | ✔ |
| Патроны | ||
| Цанговый патрон | - | - |
| 3-х кулачковый цельный патрон 6” (Ø150 мм) | Стандарт | - |
| 3-х кулачковый полый патрон 6” (Ø150 мм) | ✔ | - |
| 3-х кулачковый цельный патрон 8” (Ø200 мм) | ✔ | Стандарт |
| 3-х кулачковый полый патрон 8” (Ø200 мм) | ✔ | ✔ |
| 3-х кулачковый цельный патрон 10” (Ø250 мм) | - | ✔ |
| 3-х кулачковый полый патрон 10” (Ø250 мм) | - | ✔ |
| 3-х кулачковый цельный патрон 12” (Ø300 мм) | - | - |
| 3-х кулачковый полый патрон 12” (Ø300 мм) | - | - |
| 3-х кулачковый цельный патрон 15” (Ø385 мм) | - | - |
| 3-х кулачковый полый патрон 15” (Ø385 мм) | - | - |
| 3-х кулачковый цельный патрон 18” (Ø450 мм) | - | - |
| 3-х кулачковый полый патрон 18” (Ø450 мм) | - | - |
| Индексные патроны | ||
| Индексный патрон 7” (Ø175 мм) | ✔ | - |
| Индексный патрон 8” (Ø200 мм) | ✔ | ✔ |
| Индексный патрон 10” (Ø250 мм) | - | ✔ |
| Индексный патрон 12” (Ø300 мм) | - | - |
| Привод главного шпинделя | ||
| Мощность привода шпинделя 5,5 кВт | - | - |
| Мощность привода шпинделя 7,5 кВт | - | - |
| Мощность привода шпинделя 11 кВт | Стандарт | Стандарт |
| Мощность привода шпинделя 15 кВт | ✔ | ✔ |
| Мощность привода шпинделя 18,5 кВт | - | - |
| Мощность привода шпинделя 22 кВт | - | - |
| Мощность привода шпинделя 32 кВт | - | - |
| Револьверные головки | ||
| Револьверная головка на 8 позиций | Стандарт | Стандарт |
| Револьверная головка на 12 позиций | ✔ | ✔ |
| Приводная револьверная головка на 12 позиций | ✔ | ✔ |
| Ось Y | Стандарт | Стандарт |
| Инструментальные блоки | ||
| Блок для наружной обработки | ✔ | ✔ |
| Блок для внутренней обработки | ✔ | ✔ |
| Приводные блоки: | ||
| Угловой приводной блок 90° (BMT40) | - | - |
| Осевой приводной блок 0° (BMT40) | - | - |
| Угловой приводной блок 90° (BMT55) | ✔ | ✔ |
| Осевой приводной блок 0° (BMT55) | ✔ | ✔ |
| Приводной блок BMT55 с быстросменными оправками | ✔ | ✔ |
| Приводной блок BMT55 с регулируемым углом | ✔ | ✔ |
| Задняя бабка | ||
| Механическая задняя бабка с гидравлическим пинолем | - | - |
| Программируемая задняя бабка (сервоприводная) | - | - |
| Дополнительные комплектующие | ||
| Контроль температуры шпинделя | ✔ | ✔ |
| Контроль работы станка (контроль перерыва станка) | ✔ | ✔ |
| Пульт с маховиком для системы ЧПУ | ✔ | ✔ |
| Линейные направляющие - Hiwin | ✔ | ✔ |
| Автоматическая дверь | ✔ | ✔ |
| Система измерения инструмента Renishaw | ✔ | ✔ |
| Уловитель деталей | ✔ | ✔ |
| Конвейер для удаления стружки | ✔ | ✔ |
| Маслоотделитель от СОЖ | ✔ | ✔ |
| Мощность помпы СОЖ - 370 Вт | ✔ | ✔ |
| Робот портального типа | ✔ | ✔ |
| Робот манипулятор | ✔ | ✔ |
| Пруткоподатчик | - | - |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
