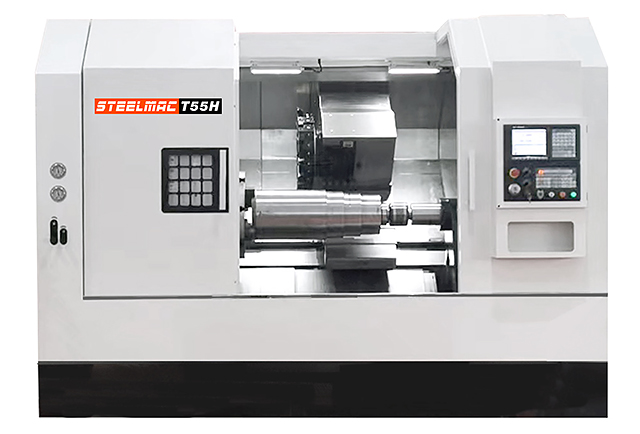

Токарные обрабатывающие центры STEELMAC серии Т
РМЦ: 620 - 1000 мм
Мощность: 11 - 22 кВт
Вес: 4300-8500 кг
- Технические характеристики
- Комплектация
- Видео
- Доставка

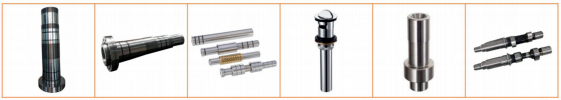

Токарные обрабатывающие центры STEELMAC серии Т предназначены для силовой токарной обработки деталей типа тел вращения: валов, осей, фланцев, втулок, шпинделей, гильз и т.д. при тяжелых режимах резания в серийном и массовом производстве.
Модель |
Ед. изм |
T85 |
T65 |
T55 |
Диаметр патрона |
дюйм |
12”/15” опция |
12”/15” опция |
10”/12 опция |
Параметры обработки |
|
|
|
|
Макс. устанавливаемый диаметр |
мм |
800 |
620 |
550 |
Макс. диаметр обработки |
мм |
750 |
500 |
460 |
Макс. длина обработки |
мм |
1000 |
800 |
620 |
Макс. диаметр прутка |
мм |
60 |
50 |
50 |
Перемещения |
|
|
|
|
Перемещение по оси X |
мм |
430 |
320 |
320 |
Перемещение по оси Z |
мм |
1100 |
850 |
670 |
Перемещение по оси Y |
мм |
- |
- |
- |
Шпиндель |
|
|
|
|
Обороты шпинделя |
об/мин |
1500 |
2000 |
2000 |
Мощность привода шпинделя |
кВт |
18,5/22 опция |
15/18,5 опция |
11/15 опция |
Конус шпинделя |
|
А2-11 |
А2-8 |
А2-8 |
Диаметр отверстия в шпинделе |
мм |
75 |
65 |
65 |
Револьверная голова (BMT) |
|
|
|
|
Тип револьверной головы |
|
Стационар. |
Стационар. |
Стационар. |
Кол-во инструментов |
шт |
8/12 опция |
8/12 опция |
8/12 опция |
Блок для наружной обработки |
мм |
32х32 |
32х32 |
25х25 |
Блок для внутренней обработки |
мм |
40 |
40 |
32 |
Угловой приводной блок 90° |
|
- |
- |
- |
Осевой приводной блок 0° |
|
- |
- |
- |
Задняя бабка |
|
|
|
|
Конус пиноли задней бабки |
|
МТ6 |
МТ5 |
МТ5 |
Диаметр пиноли задней бабки |
мм |
130 |
90 |
95 |
Выдвижение пиноли задней бабки |
мм |
150 |
120 |
120 |
Подачи |
|
|
|
|
Ускоренные подачи по осям X/Z |
м/мин |
15 |
20 |
20 |
Точность |
|
|
|
|
Точность позиционир. по осям X/Z |
мм |
±0,008 |
±0,008 |
±0,005 |
Повторяемость по осям X/Z |
мм |
0,01 |
0,01 |
0,005 |
Габаритные размеры (ДхШхВ) |
м |
4,1х2,3х2,4 |
3,8х1,9х2,1 |
3,4х1,9х2,2 |
Вес станка |
кг |
5000/8500 |
5000 |
4300 |
Дополнительная комплектация
Комплектация/Модель |
T85 |
T65 |
T55 |
Система ЧПУ |
|
|
|
Система ЧПУ GSK 980TD |
Стандарт |
Стандарт |
Стандарт |
Система ЧПУ GSK 988TA |
✔ |
✔ |
✔ |
Система ЧПУ Syntec 7TA |
✔ |
✔ |
✔ |
Система ЧПУ Syntec 21TA |
✔ |
✔ |
✔ |
Система ЧПУ Syntec 22TB |
✔ |
✔ |
✔ |
Система ЧПУ Fanuc 0i-TF |
✔ |
✔ |
✔ |
Система ЧПУ Fanuc 0i-TF (Manual Guide i) |
✔ |
✔ |
✔ |
Система ЧПУ Siemens 828D |
✔ |
✔ |
✔ |
Система ЧПУ Siemens 828D (Shop Turn) |
✔ |
✔ |
✔ |
Патроны |
|
|
|
Цанговый патрон |
- |
- |
- |
3-х кулачковый цельный патрон 6” (Ø150 мм) |
- |
- |
- |
3-х кулачковый полый патрон 6” (Ø150 мм) |
- |
- |
- |
3-х кулачковый цельный патрон 8” (Ø200 мм) |
- |
- |
- |
3-х кулачковый полый патрон 8” (Ø200 мм) |
- |
- |
- |
3-х кулачковый цельный патрон 10” (Ø250 мм) |
- |
- |
Стандарт |
3-х кулачковый полый патрон 10” (Ø250 мм) |
- |
- |
- |
3-х кулачковый цельный патрон 12” (Ø300 мм) |
Стандарт |
Стандарт |
✔ |
3-х кулачковый полый патрон 12” (Ø300 мм) |
- |
- |
✔ |
3-х кулачковый цельный патрон 15” (Ø385 мм) |
✔ |
✔ |
- |
3-х кулачковый полый патрон 15” (Ø385 мм) |
✔ |
✔ |
- |
3-х кулачковый цельный патрон 18” (Ø450 мм) |
✔ |
- |
- |
3-х кулачковый полый патрон 18” (Ø450 мм) |
✔ |
- |
- |
Индексные патроны |
|
|
|
Индексный патрон 7” (Ø175 мм) |
- |
- |
- |
Индексный патрон 8” (Ø200 мм) |
- |
- |
|
Индексный патрон 10” (Ø250 мм) |
- |
- |
✔ |
Индексный патрон 12” (Ø300 мм) |
✔ |
✔ |
✔ |
Привод главного шпинделя |
|
|
|
Мощность привода шпинделя 5,5 кВт |
- |
- |
- |
Мощность привода шпинделя 7,5 кВт |
- |
- |
- |
Мощность привода шпинделя 11 кВт |
- |
- |
Стандарт |
Мощность привода шпинделя 15 кВт |
- |
Стандарт |
✔ |
Мощность привода шпинделя 18,5 кВт |
Стандарт |
✔ |
- |
Мощность привода шпинделя 22 кВт |
✔ |
- |
- |
Револьверные головки |
|
|
|
Револьверная головка на 8 позиций |
Стандарт |
Стандарт |
Стандарт |
Револьверная головка на 12 позиций |
✔ |
✔ |
✔ |
Приводная револьверная головка на 12 позиций |
- |
- |
- |
Ось Y |
- |
- |
- |
Инструментальные блоки |
|
|
|
Блок для наружной обработки |
✔ |
✔ |
✔ |
Блок для внутренней обработки |
✔ |
✔ |
✔ |
Приводные блоки |
|
|
|
Угловой приводной блок 90° (BMT40) |
- |
- |
- |
Осевой приводной блок 0° (BMT40) |
- |
- |
- |
Угловой приводной блок 90° (BMT55) |
- |
- |
- |
Осевой приводной блок 0° (BMT55) |
- |
- |
- |
Приводной блок BMT55 с быстросменными оправками |
- |
- |
- |
Приводной блок BMT55 с регулируемым углом |
- |
- |
- |
Задняя бабка |
|
|
|
Механическая задняя бабка с гидравлическим пинолем |
Стандарт |
Стандарт |
Стандарт |
Программируемая задняя бабка (сервоприводная) |
✔ |
✔ |
✔ |
Дополнительные комплектующие |
|
|
|
Контроль температуры шпинделя |
✔ |
✔ |
✔ |
Контроль работы станка (контроль перерыва станка) |
✔ |
✔ |
✔ |
Пульт с маховиком для системы ЧПУ |
✔ |
✔ |
✔ |
Линейные направляющие - Hiwin |
✔ |
✔ |
✔ |
Автоматическая дверь |
✔ |
✔ |
✔ |
Система измерения инструмента Renishaw |
✔ |
✔ |
✔ |
Уловитель деталей |
✔ |
✔ |
✔ |
Конвейер для удаления стружки |
✔ |
✔ |
✔ |
Маслоотделитель от СОЖ |
✔ |
✔ |
✔ |
Мощность помпы СОЖ - 370 Вт |
✔ |
✔ |
✔ |
Мощность помпы СОЖ - 500 Вт |
✔ |
✔ |
✔ |
Робот портального типа |
✔ |
✔ |
✔ |
Робот манипулятор |
✔ |
✔ |
✔ |
Пруткоподатчик |
✔ |
✔ |
✔ |
