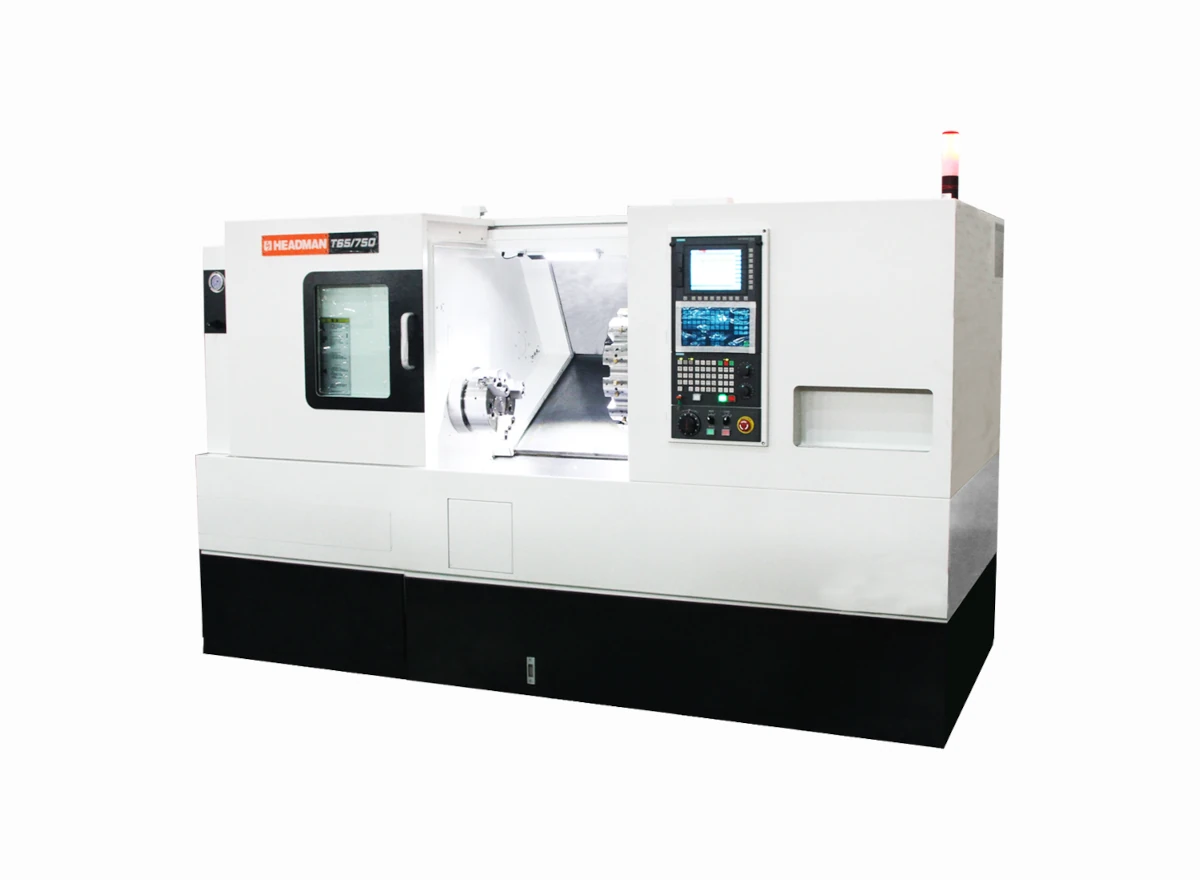

«HEADMAN» серии «Т65»
«HEADMAN» серии «Т65»
Цена: по запросу
- Технические характеристики
- Видео
- Доставка
| Модель | Ед. изм | T65-1250 | T65-750 | T65-500 |
| Система ЧПУ | SIEMENS 828D | |||
| Диаметр патрона | дюйм | 10” (12”) | 10” (12”) | 10” (12”) |
| Параметры обработки | ||||
| Максимальный устанавливаемый диаметр | мм | 650 | 650 | 650 |
| Максимальный диаметр обработки | мм | 380 | 380 | 380 |
| Максимальная длина обработки | мм | 1280 | 760 | 550 |
| Максимальный диаметр прутка | мм | 74 (80) | 74 (80) | 74 (80) |
| Перемещения | ||||
| Перемещение по оси X | мм | 215 | 215 | 215 |
| Перемещение по оси Z | мм | 1312 | 832 | 622 |
| Шпиндель | ||||
| Тип привода шпинделя | Прямой привод (Built-in motor) - мотор-шпиндель | |||
| Обороты привода шпинделя | об/мин | 4000 | 4000 | 4000 |
| Мощность привода шпинделя (пост. /макс.) | кВт | 22 / 26 | 22 / 26 | 22 / 26 |
| Макс. крутящий момент привода шпинделя | Нм | 450 | 450 | 450 |
| Конус шпинделя | А2-8 | А2-8 | А2-8 | |
| Диаметр отверстия в шпинделе | мм | 91 | 91 | 91 |
| Револьверная голова | ||||
| Тип револьверной головы | Статический тип (крепление блоков на 4 болта) | |||
| Тип привода револьверной головы | Сервопривод (Servo) | |||
| Тип зажима револьверной головы | Гидравлический (Hydraulic) | |||
| Количество инструментов | шт | 12 | 12 | 12 |
| Время смены инструмента | сек | 0,2 | 0,2 | 0,2 |
| Блок для наружной обработки | мм | 25х25 | 25х25 | 25х25 |
| Блок для внутренней обработки | мм | Ø40 | Ø40 | Ø40 |
| Блок для приводного инструмента | мм | - | - | - |
| Обороты приводного блока | об/мин | - | - | - |
| Мощность приводного блока | кВт | - | - | - |
| Задняя бабка | ||||
| Тип привода задней бабки | Сервопривод (Servo) | |||
| Конус пиноли задней бабки | МТ 4 | МТ 4 | МТ 4 | |
| Диаметр пиноли задней бабки | мм | Ø80 | Ø80 | Ø80 |
| Перемещение задней бабки + пиноли | мм | 1296 | 771 | 570 |
| Выдвижение пиноли задней бабки | мм | - | - | - |
| Скорость подачи задней бабки (Servo) | м/мин | 8 | 8 | 8 |
| Усилие поджима задней бабки (Servo) | кН | 2,5 | 2,5 | 2,5 |
| Усилие поджима задней бабки (Hydraulic) | кН | - | - | - |
| Подачи | ||||
| Скорость подачи по оси X | м/мин | 30 | 30 | 30 |
| Скорость подачи по оси Z | м/мин | 33 | 33 | 33 |
| Точность | ||||
| Точность позиционирования по осям X/Z | мм | 0,008 | 0,008 | 0,008 |
| Повторяемость по осям X/Z | мм | 0,003 | 0,003 | 0,003 |
| Прочее | ||||
| Напряжение (3 фазы) | В | 380±10% | 380±10% | 380±10% |
| Частота | Гц | 50 | 50 | 50 |
| Объем гидравлического бака | л | 20 | 20 | 20 |
| Мощность гидравлической помпы | кВт | 1,5 | 1,5 | 1,5 |
| Номинал. давление гидравлической помпы | МПа | 3,5 ~ 6 | 3,5 ~ 6 | 3,5 ~ 6 |
| Объем бака смазки | л | 2 | 2 | 2 |
| Мощность помпы смазки | Вт | 25 | 25 | 25 |
| Объем бака СОЖ | л | 270 | 230 | 190 |
| Мощность помпы СОЖ | Вт | 550 | 550 | 550 |
| Габаритные размеры | ||||
| Длина | мм | 3790 | 2955 | 2685 |
| Ширина | мм | 2350 | 1800 | 1800 |
| Высота | мм | 1940 | 1733 | 1733 |
| Вес станка | кг | 6300 | 5000 | 4650 |
Дополнительная комплектация
| Модель | T65-1250 | T65-750 | T65-500 |
| Наименование комплектующих | |||
| 3-х кулачковый гидравлический патрон 8” (Ø200 мм) | - | - | - |
| 3-х кулачковый гидравлический патрон 10” (Ø250 мм) | ✔ | ✔ | ✔ |
| 3-х кулачковый гидравлический патрон 12” (Ø300 мм) | ✔ | ✔ | ✔ |
| Ременный привод шпинделя | - | - | - |
| Прямой привод шпинделя (мотор-шпиндель) | Стандарт | Стандарт | Стандарт |
| Револьверная головка на 8 позиций | - | - | - |
| Замена револьверная головка на 12 позиций | Стандарт | Стандарт | Стандарт |
| Блок для наружной обработки | ✔ | ✔ | ✔ |
| Блок для осевого инструмента | ✔ | ✔ | ✔ |
| Втулки для осевого инструмента | ✔ | ✔ | ✔ |
| Механическая задняя бабка с гидравлическим пинолью | - | - | - |
| Сервоприводная задняя бабка | Стандарт | Стандарт | Стандарт |
| Конвейер для стружки + корзина | ✔ | ✔ | ✔ |
| Система измерения инструмента | ✔ | ✔ | ✔ |
| Уловитель готовых деталей | ✔ | ✔ | ✔ |
| Воздушный обдув револьверной головки | ✔ | ✔ | ✔ |
| Воздушный обдув патрона | ✔ | ✔ | ✔ |
| Функция проверки зажима патрона | ✔ | ✔ | ✔ |
| Функция проверки зажима детали | ✔ | ✔ | ✔ |
| Автоматическая дверь | ✔ | ✔ | ✔ |
| Смазка шпинделя | ✔ | ✔ | ✔ |
| Охлаждение шпинделя | ✔ | ✔ | ✔ |
| Уловитель масляного тумана (паров СОЖ) | ✔ | ✔ | ✔ |
| Маслоотделитель от СОЖ | ✔ | ✔ | ✔ |
| Подача СОЖ с давление 3 (бар) | стандарт | стандарт | стандарт |
| Подача СОЖ с давление 10 (бар) | ✔ | ✔ | ✔ |
| Подача СОЖ с давление 20 (бар) | ✔ | ✔ | ✔ |
| Подача СОЖ с давление 40 (бар) | ✔ | ✔ | ✔ |
| Интерфейс для подачи прутка | ✔ | ✔ | ✔ |
| Устройство подачи прутка | ✔ | ✔ | ✔ |
| Кондиционер электрического шкаф | стандарт | стандарт | стандарт |
| Пистолет для подачи воздуха / СОЖ | ✔ | ✔ | ✔ |
| Двойной ножной выключатель | ✔ | ✔ | ✔ |
