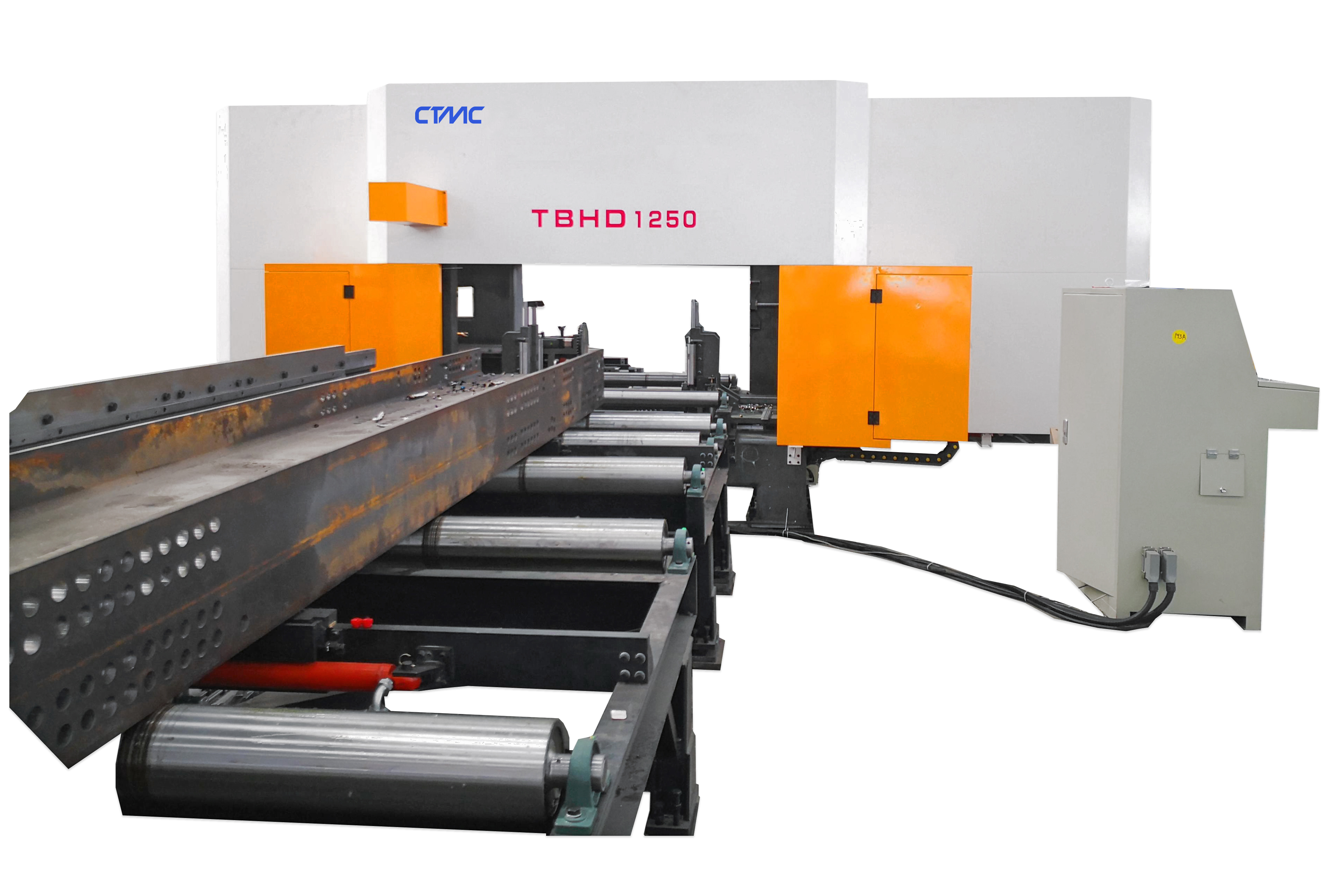

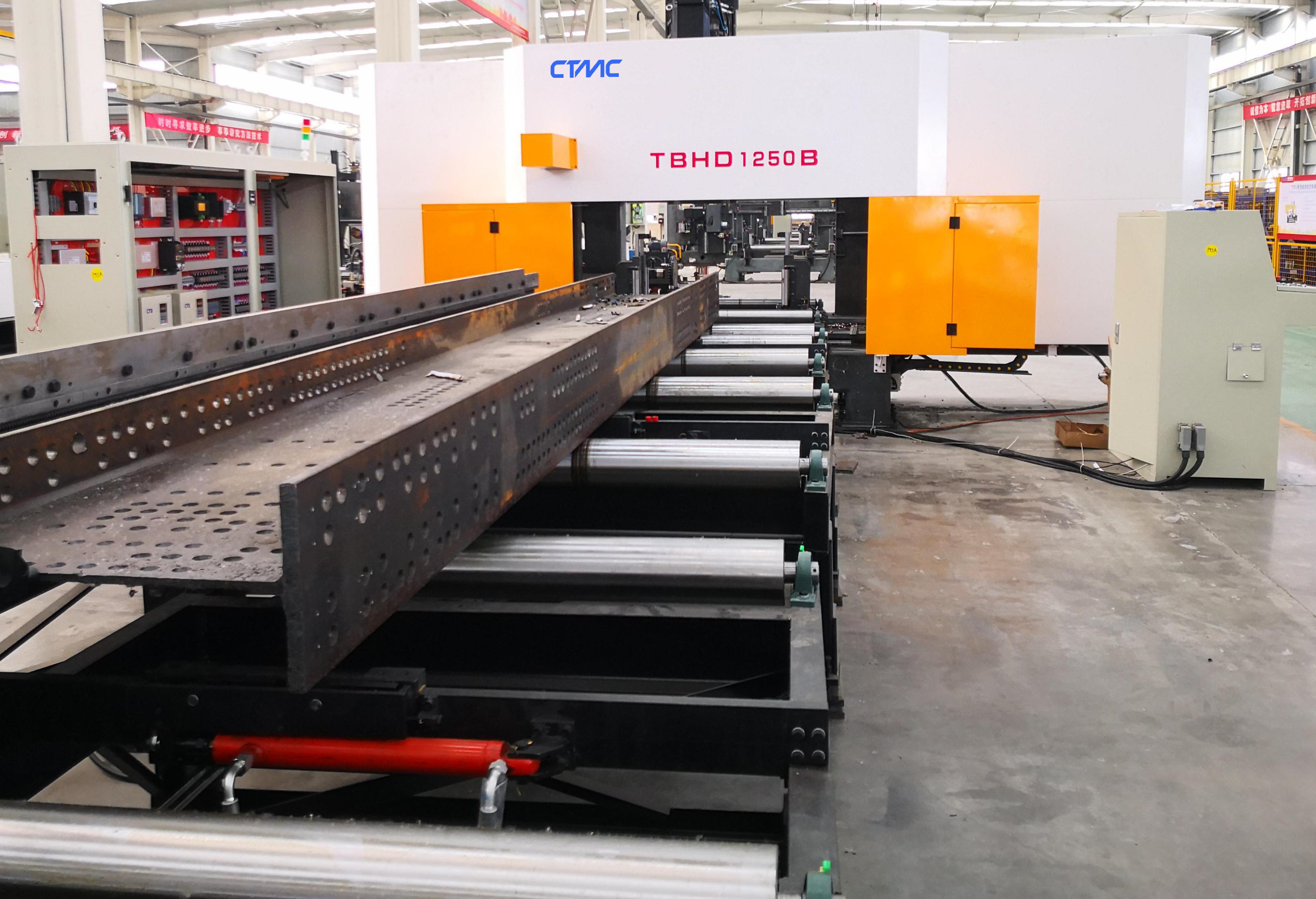

Сверлильная линия с ленточнопильным станком для балки TBHD-1250
Длина заготовки: до 12000 мм
Высота стенки: 150-1250 мм
Ширина полки: 75-600 мм
- Технические характеристики
- Комплектация
- Видео
- Доставка
| Модель | TBHD-1000 | TBHD-1250 | ||
| Параметры заготовки |
H-образная балка |
Высота стенки (мм) |
150 - 1000 | 150 - 1250 |
|
Ширина полки (мм) |
75 - 500 | 75 - 600 | ||
|
U-образная балка |
Высота стенки (мм) |
150 - 1000 | 150 - 1250 | |
|
Ширина полки (мм) |
75 - 250 | 75 - 300 | ||
|
Макс. толщина заготовки (мм) |
80 | |||
|
Макс. длина заготовки (мм) |
12000 (15000 - опция) | |||
| Главный шпиндель |
Кол-во (шт) |
3 | ||
|
Конус шпинделя |
BТ40 | |||
|
Скорость вращения шпинделя (об/мин) |
200 - 3000 | |||
|
Скорость подачи (мм/мин) |
0 - 5000 | |||
|
Макс. диаметр отверстия (мм) |
φ40 | |||
|
Диапазон перемещения центральной линии (мм) |
Центральный подвижный стол/Горизонтальное направление |
45 - 950 | 45 - 1200 | |
|
Фиксированная сторона/подвижная сторона/Вертикальное направление |
30 - 470 | 30 - 570 | ||
| Магазин инструментов (опционально) |
Кол-во (шт) |
3 | ||
|
Количество инструментов в магазине (шт) |
3×4 | |||
| Функция маркировки (опция) |
Количество символов (шт) |
36 | ||
|
Размер символа (мм) |
Φ10 | |||
| Электрическая система |
Система ЧПУ |
СИМЕНС | ||
|
Количество осей ЧПУ (шт) |
7+3 | |||
| Система охлаждения |
Количество сопел (шт) |
3 | ||
|
Давление сжатого воздуха (МПа) |
1 | |||
|
Способ охлаждения |
Распылительное охлаждение, внутреннее и внешнее охлаждение | |||
| Гидравлическая система |
Давление гидравлического насоса (МПа) |
15 | ||
|
Мощность двигателя (кВт) |
5,5 | |||
|
Габаритные размеры (м) |
Около 5,45×2,1×3,5 | Около 6×2,1×3,5 | ||
|
Вес основного станка (кг) |
Около 9000 | Около 10000 | ||

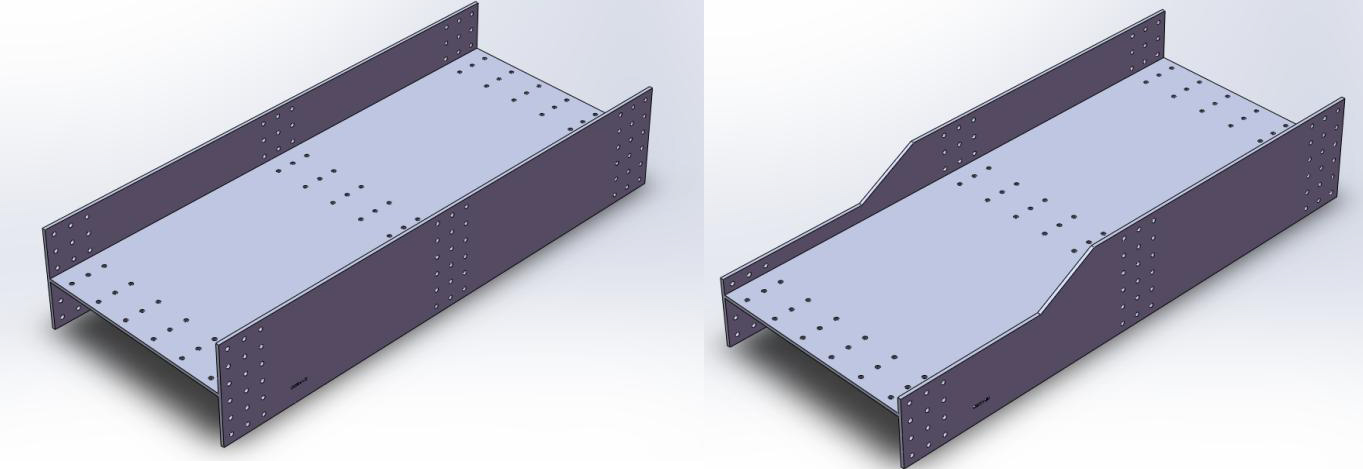

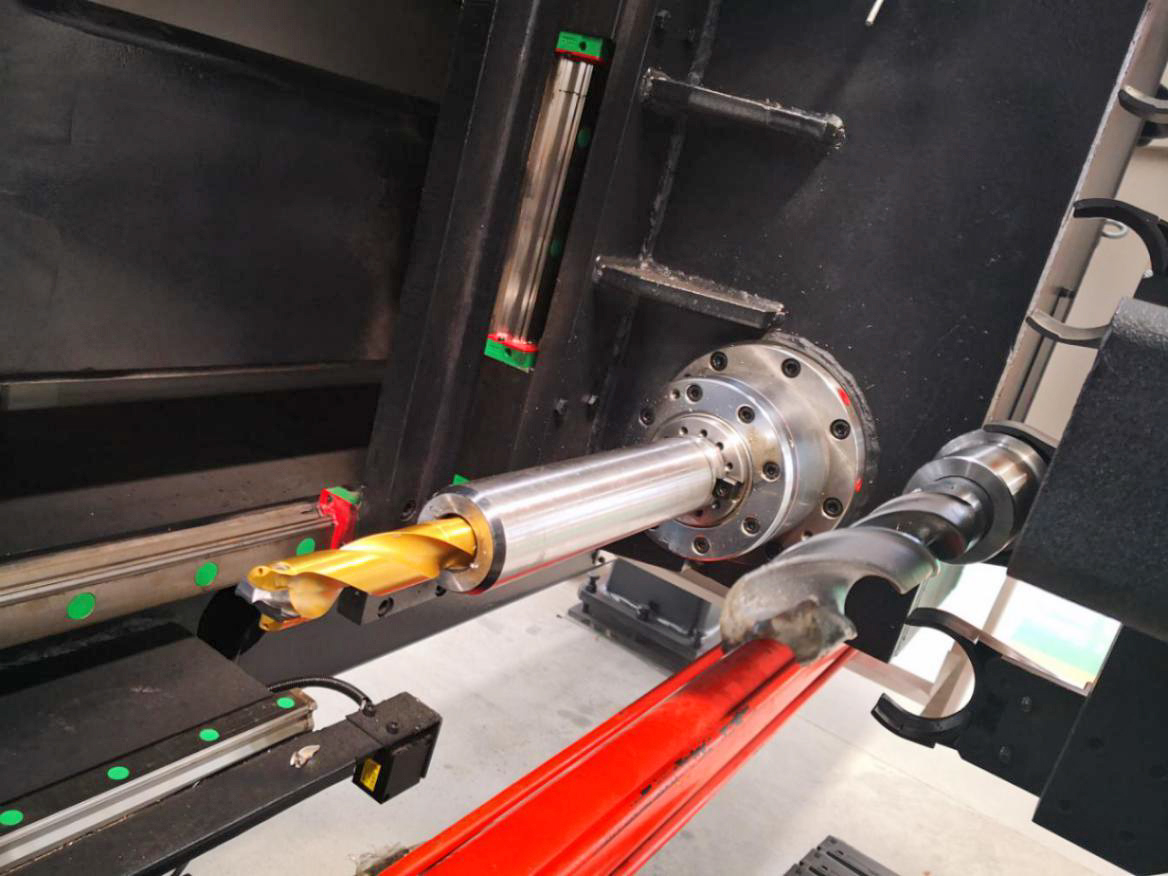

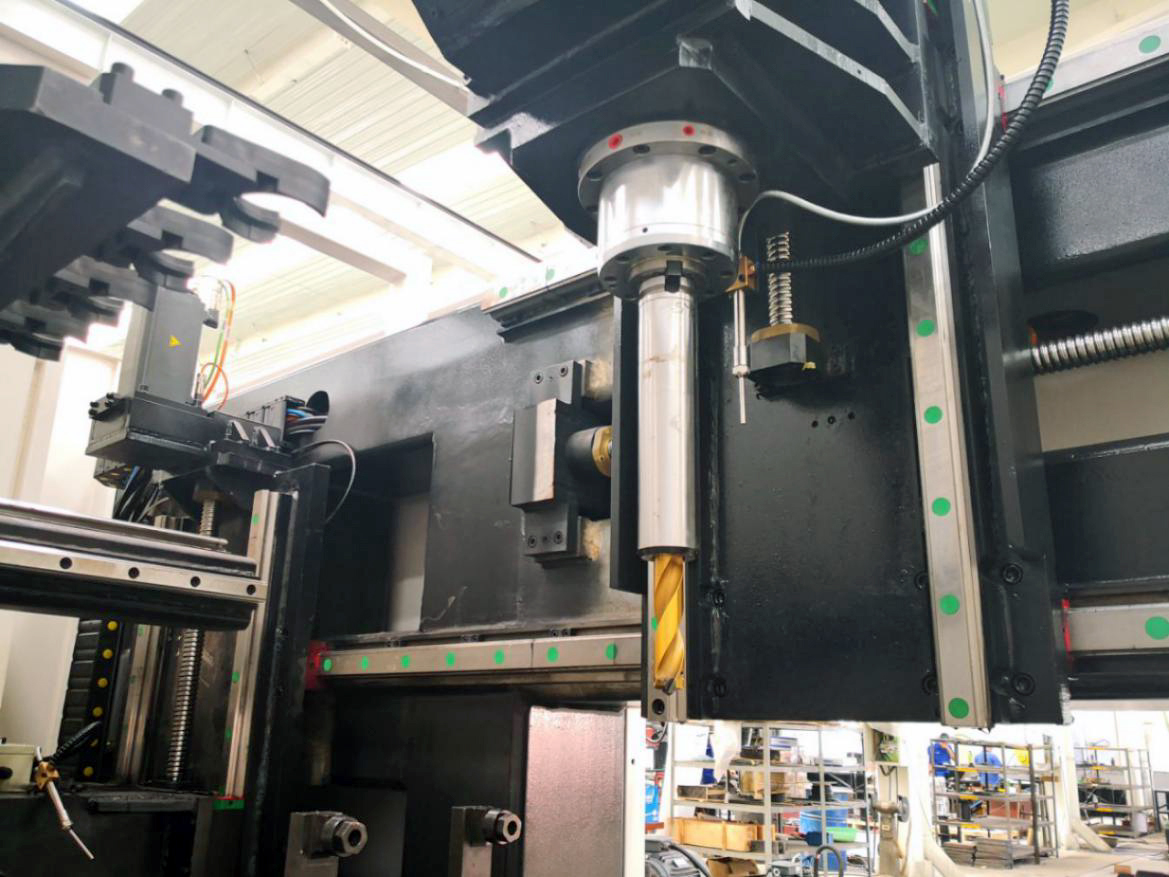

Линия сверления балки с ЧПУ с ленточной пилой CTMC TBHD-1250 используется для высокоскоростной обработки отверстий в двутавровых и швеллерных балках. Позиционирование и подача трех шпинделей осуществляются с помощью сервомоторов. В нем используется сервомотор шпинделя, управление осуществляется с помощью ПЛК SIEMENS, а подача осуществляется с помощью ЧПУ каретки, что обеспечивает высокую эффективность и точность. Станок широко применяется в строительстве, мостостроении и других отраслях промышленности.
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
