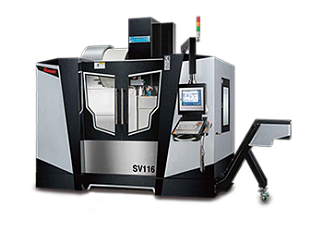

Вертикальные обрабатывающие центры SV-116, SV-126
Вертикальные обрабатывающие центры SV-116, SV-126
Артикул: 11808
Тип: направляющие скольжения
Размер стола: 1300x610; 1440x610 мм
Мощность: 7,5 - 15 кВт
Вес: 6500; 6800 кг
Размер стола: 1300x610; 1440x610 мм
Мощность: 7,5 - 15 кВт
Вес: 6500; 6800 кг
Цена: по запросу
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
SV-116 |
SV-126 |
|
Система ЧПУ |
Siemens, Fanuc, Heidenhain, Mitsubishi, FAGOR |
|
|
Тип направляющих по осям X/Y/Z |
Направляющие скольжения (по оси Y - 2 направляющие) |
|
|
Стол |
- | - |
|
Габаритные размеры стола (мм) |
1300x610 |
1440x610 |
|
Пазы (ширина/расстояние/кол-во) |
18/125/5 |
18/125/5 |
|
Максимальная нагрузка на стол (кг) |
850 |
850 |
|
Параметры обработки |
- | - |
|
Перемещения по осям X/Y/Z (мм) |
1140/610/610 |
1300/610/610 |
|
Расстояние от шпинделя до стола (мм) |
110~720 |
110~720 |
|
Расстояние от оси шпинделя до колонны (мм) |
675 |
675 |
|
Шпиндель |
- | - |
|
Конус шпинделя |
BT-40 |
BT-50 |
|
Мощность привода шпинделя (постоянно/ 30 мин) (кВт) |
7,5/11 |
11/15 |
|
Частота вращения шпинделя (ременный привод) (об/мин) |
60~8000 (10000/12000)
|
40~8000
|
|
Частота вращения шпинделя (редукторный привод - 2 ступени) (об/мин) |
40~1750, 1751~8000 |
40~1500, 1501~6000 |
|
Частота вращения шпинделя (прямой привод) (об/мин) |
10000 (12000/15000) |
10000 |
|
Подачи |
- | - |
|
Ускоренные подачи по осям X/Y/Z (м/мин) |
20/20/20 |
20/20/20 |
|
Рабочие подачи по осям X/Y/Z (мм/мин) |
10000 |
10000 |
|
Инструментальный магазин |
- | - |
|
Количество инструментов (шт) |
24 |
24 |
|
Максимальный диаметр инструмента (мм) |
Ø90 |
Ø105 |
|
Максимальная длина инструмента (мм) |
250 |
300 |
|
Максимальный вес инструмента (кг) |
8 |
15 |
|
Прочее |
- | - |
|
Давление воздуха (кг/см²) |
6 |
6 |
|
Напряжение/Частота (В/Гц) |
220/50 |
220/50 |
|
Общее электропотребление (кВА) |
20 |
20 |
|
Объем бака СОЖ (л) |
300 |
300 |
|
Габаритные размеры и вес станка |
- | - |
|
Длина/Ширина (мм) |
3100x2200 |
3400x2200 |
|
Высота (мм) |
2950 |
2950 |
|
Масса (кг) |
6500 |
6800 |
Вертикальные многоцелевые обрабатывающие центры предназначены для следующих операций: фрезерование; растачивание; сверление; нарезание резьбы; зенкерование; обработка изогнутых поверхностей.
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
|
Система ЧПУ:
- MITSUBISHI модели M80/M830 Ременный привод шпинделя
Двигатель привода шпинделя
Высокоточный шпиндель - 8000 об/мин
Воздушный обдув шпинделя
Сервопривода по осям X/Y/Z
Инструментальная система манипуляторного типа на 20 позиций
Направляющие скольжения по осям X/Y/Z
Защита направляющих
Кабинетная защита зоны обработки (без крыши)
Конвейер удаления стружки шнекового типа (устанавливается с боку)
Автоматическая система смазки Освещение рабочей зоны
Трехцветная сигнальная лампа Разъем для передачи данных RS232 или USB Набор инструмента для обслуживания станка
Опоры для установки станка Инструкция по эксплуатации оборудования |
Система ЧПУ:
- FANUC модели 0i-MF/31i-MB
- HEIDENHAIN модели TNC620/TNC640
- SIEMENS модели 828D/840D
- FAGOR модели 8055i Plus/8060FL/8060
Редукторный привод шпинделя
Прямой встроенный привод шпинделя (мотор-шпиндель)
Шпиндель с увеличенными оборотами - 10000/12000/15000 об/мин
Подача СОЖ через шпиндель
Подача СОЖ вокруг шпинделя
Подача СОЖ высокого давления до 20 bar
Смыв стружки с защиты направляющих
Полная защита зоны обработки (с крышой)
Масляное охлаждение шпинделя
Система измерения инструмента Renishaw TS-27R Система измерения заготовки Renishaw OMP-60
Инструментальная система манипуляторного типа на 24/32 позиций
Инструментальная система цепного типа на 40 позиций
Подготовка под 4-ю ось (поворотный стол)
Поворотный стол (4-я ось) Трансформатор
Стабилизатор
Компрессор
Маслоотделитель от СОЖ
Уловитель паров СОЖ (масляного тумана) Конвейер удаления стружки ленточного типа (устанавливается с переди)
Система охлаждения электрического шкафа (вентилятор/кондиционер)
Выносной пульт управления
Пистолет подачи СОЖ
Пистолет подачи воздуха |
 |
Высокоточный шпиндель |
 |
Сервопривода по осям X/Y/Z |
 |
Инструментальный стол с пазами |
|
Редукторный привод шпинделя |
 |
Подача СОЖ через шпиндель |
 |
Подача СОЖ вокруг шпинделя |
|
Смыв стружки с защиты направляющих |
|
Подача СОЖ высокого давления до 20 bar |
 |
Инструментальная система манипуляторного типа на 24 позиции |
|
Инструментальная система цепного типа на 40 позиций |
|
Конвейер удаления стружки ленточного типа |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
