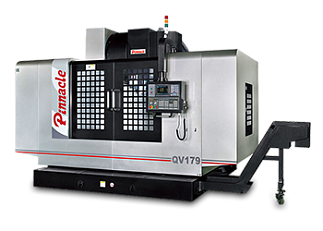

Фрезерные обрабатывающие центры Pinnacle QV-159, QV-179, QV-209
Размер стола: 1700-2200x850 мм
Мощность: 11 - 18,5 кВт
Вес: 14000 - 16000 кг
- Технические характеристики
- Комплектация
- Доставка
Модель |
QV-159 |
QV-179 |
QV-209 |
Система ЧПУ |
Siemens, Heidenhain,
Mitsubishi
|
||
Тип направляющих по осям X/Y/Z |
Направляющие скольжения (по оси Y - 4 направляющие) |
||
Стол |
- | - | - |
Габаритные размеры стола (мм) |
1700x850 |
2000x850 |
2200x850 |
Пазы (ширина/расстояние/кол-во) |
18/150/5 |
18/150/5 |
18/150/5 |
Максимальная нагрузка на стол (кг) |
2000 |
2500 |
3000 |
Параметры обработки |
- | - | - |
Перемещения по осям X/Y/Z (мм) |
1500х900х850 |
1700х900х850 |
2000х900х850 |
Расстояние от шпинделя до стола (мм) |
150~1000 |
150~1000 |
150~1000 |
Расстояние от оси шпинделя до колонны (мм) |
950 |
950 |
950 |
Шпиндель |
- | - | - |
Конус шпинделя |
BT40 |
BT40 (ВТ50) |
BT50 |
Мощность привода шпинделя (постоянно/30 мин) (кВт) |
11/15 |
15/18,5 |
15/18,5 |
Частота вращения шпинделя (ременный привод) (об/мин) |
40~8000 (10000/12000) |
40~8000 (10000/12000) |
40~6000 (8000) |
Частота вращения шпинделя (редукторный привод – 2 ступени) (об/мин) |
40~2000 2001~8000 |
40~2000 2001~8000 |
40~1500, 1501~6000 |
Частота вращения шпинделя (прямой привод) (об/мин) |
- |
- |
- |
Подачи |
- | - | - |
Ускоренные подачи по осям X/Y/Z (м/мин) |
16/16/12 |
16/16/12 |
16/16/12 |
Рабочие подачи по осям X/Y/Z (мм/мин) |
8000 |
8000 |
8000 |
Инструментальный магазин |
- | - | - |
Количество инструментов (шт) |
24 |
24 (32) |
24 (32) |
Максимальный диаметр инструмента (мм) |
Ø90 |
Ø90 (Ø105) |
Ø105 (Ø127) |
Максимальная длина инструмента (мм) |
250 |
250 (350) |
350 |
Максимальный вес инструмента (кг) |
8 |
8 (15) |
15 |
Прочее |
- | - | - |
Давление воздуха (кг/см²) |
6 |
6 |
6 |
Напряжение/Частота (В/Гц) |
220/50 |
220/50 |
220/50 |
Общее электропотребление (кВА) |
40 |
40 |
40 |
Объем бака СОЖ (л) |
700 |
700 |
700 |
Габаритные размеры и вес станка |
- | - | - |
Длина/Ширина (мм) |
3950x2900 |
4450x2900 |
5000x2900 |
Высота (мм) |
3200 |
3200 |
3200 |
Масса (кг) |
14000 |
15000 |
16000 |
Вертикальные фрезерные обрабатывающие центры с вертикальным шпинделем предназначены для комплексной обработки сложных корпусных деталей.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
Система ЧПУ:
- MITSUBISHI модели M80/M830 Ременный привод шпинделя
Двигатель привода шпинделя
Высокоточный шпиндель - 8000 об/мин
Воздушный обдув шпинделя
Сервопривода по осям X/Y/Z
Инструментальная система манипуляторного типа на 20 позиций
Линейные направляющие (качения) по осям X/Y/Z
Защита направляющих
Кабинетная защита зоны обработки (без крыши)
Конвейер удаления стружки шнекового типа (устанавливается с боку)
Автоматическая система смазки Освещение рабочей зоны
Трехцветная сигнальная лампа Разъем для передачи данных RS232 или USB Набор инструмента для обслуживания станка
Опоры для установки станка Инструкция по эксплуатации оборудования |
Система ЧПУ:
- FANUC модели 0i-MF/31i-MB
- HEIDENHAIN модели TNC620/TNC640
- SIEMENS модели 828D/840D
- FAGOR модели 8055i Plus/8060FL/8060
Редукторный привод шпинделя
Прямой встроенный привод шпинделя (мотор-шпиндель)
Шпиндель с увеличенными оборотами - 10000/12000/15000 об/мин
Подача СОЖ через шпиндель
Подача СОЖ вокруг шпинделя
Подача СОЖ высокого давления до 20 bar
Смыв стружки с защиты направляющих
Полная защита зоны обработки (с крышой)
Масляное охлаждение шпинделя
Система измерения инструмента Renishaw TS-27R Система измерения заготовки Renishaw OMP-60
Инструментальная система манипуляторного типа на 24/32 позиций
Инструментальная система цепного типа на 40 позиций
Подготовка под 4-ю ось (поворотный стол)
Поворотный стол (4-я ось) Трансформатор
Стабилизатор
Компрессор
Маслоотделитель от СОЖ
Уловитель паров СОЖ (масляного тумана) Конвейер удаления стружки ленточного типа (устанавливается с переди)
Система охлаждения электрического шкафа (вентилятор/кондиционер)
Выносной пульт управления
Пистолет подачи СОЖ
Пистолет подачи воздуха |
![]() |
Высокоточный шпиндель |
![]() |
Сервопривода по осям X/Y/Z |
![]() |
Инструментальный стол с пазами |
![]() |
Редукторный привод шпинделя |
![]() |
Подача СОЖ через шпиндель |
![]() |
Подача СОЖ вокруг шпинделя |
![]() |
Смыв стружки с защиты направляющих |
![]() |
Подача СОЖ высокого давления до 20 bar |
![]() |
Инструментальная система манипуляторного типа на 24 позиции |
![]() |
Инструментальная система цепного типа на 40 позиций |
![]() |
Конвейер удаления стружки ленточного типа |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
