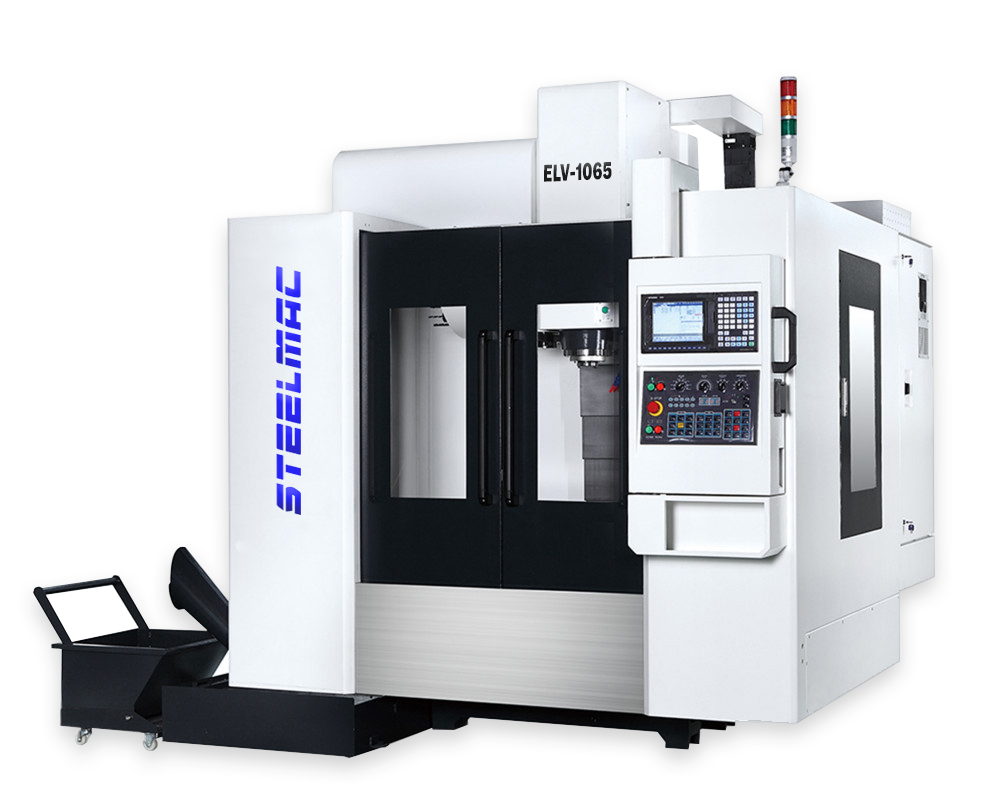

Фрезерный вертикальный обрабатывающий центр ELV-1065

Фрезерные вертикальные обрабатывающие центры СТМС серии ELV предназначены для высокопроизводительной и высокотехнологичной обработки корпусных заготовок и деталей сложной геометрической формы. Благодаря тяжёлой станины увеличенного сечения и жесткого шпиндельного узла, станки обеспечивают высокую виброустойчивость и точность обработки в течении длительного времени работы. Привод шпинделя с высоким крутящим моментом обеспечивает жесткую и силовую обработку при тяжелых режимах резания. Линейные направляющие увеличенного сечения обеспечивают быструю и точное позиционирование рабочих (подвижных) узлов станка. Современные системы управления (Fanuc, Mitsubishi) обеспечивают высокотехнологические возможности обработки и контроля деталей и предоставляют пользователю множество современных функций по программирования станка и технологических процессов для 3-х, 4-х и 5-ти осевой обработки. Фрезерные вертикальные обрабатывающие центры СТМС серии ELV обладают отличной продуманной эргономикой, которая позволяет быстро и удобно производить наладку и настройку станка, обслуживать рабочую зону станка и контролировать работоспособность всех основных узлов станка.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Фрезерные вертикальные обрабатывающие центры СТМС серии ELV применяются во всех отраслях промышленности: машиностроительной, автомобильной, авиационно-космической и приборостроении.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

·     Тяжелая конструкция станка с основными узлами (основание, стойка, шпиндельная бабка, стол, инструментальный суппорт) изготовлены из высокопрочного чугуна марки «Механит» с увеличенными ребрами жесткости и обеспечивают повышенную виброустойчивость, жесткость и устойчивость станка к изгибающим деформациям, которые влияют на качество обработки деталей и долгий срок эксплуатации режущего инструмента.

·       Жесткий шпиндельный узел в сочетании с мощным редукторным приводом обеспечивают силовую и жесткую обработку при тяжелых режимах резания.

·       Рабочий стол с высокой грузоподъемностью позволяет обрабатывать крупногабаритные и тяжелые заготовки и детали.

·       Линейные направляющие увеличенного сечения в сочетании со шпинделем с высокими оборотами позволяют производить высокоскоростную и точную обработку деталей.

·       Линейные направляющие обеспечивают ускоренные перемещения до 36 м/мин

·       Возможность компоновки станка поворотным или наклонно-поворотным столом для высокотехнологичной 4-х и 5-ти осевой обработки.

·       Инструментальный магазин повышенной емкостью до 24 позиций позволяет обрабатывать наукоемкие детали, где требуется большое количество инструментов.

·       Инструментальный магазин комплектуются рукой-манипулятором, который обеспечивает быструю смену инструментальных позиций при наладке и работе станка, что на 30% экономит вспомогательное время.

·      Система ЧПУ Fanuc 0i-MF Plus с использованием оптоволоконных кабелей обеспечивает точность воспроизведения запроектированной модели и высокую скорость обработки. Благодаря этому достигается увеличение производительности оборудования, так и повышение качества выпускаемой продукции.
