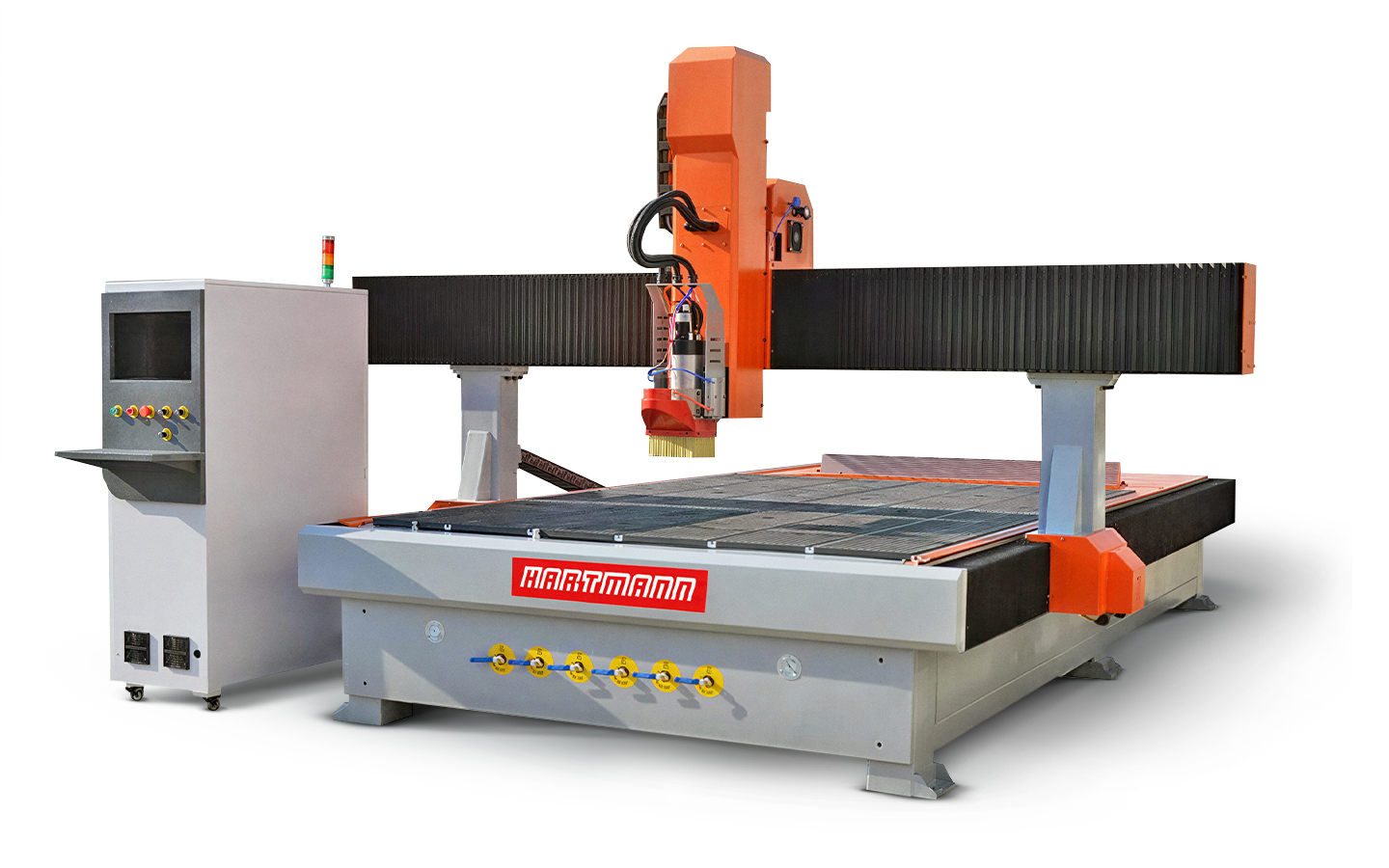

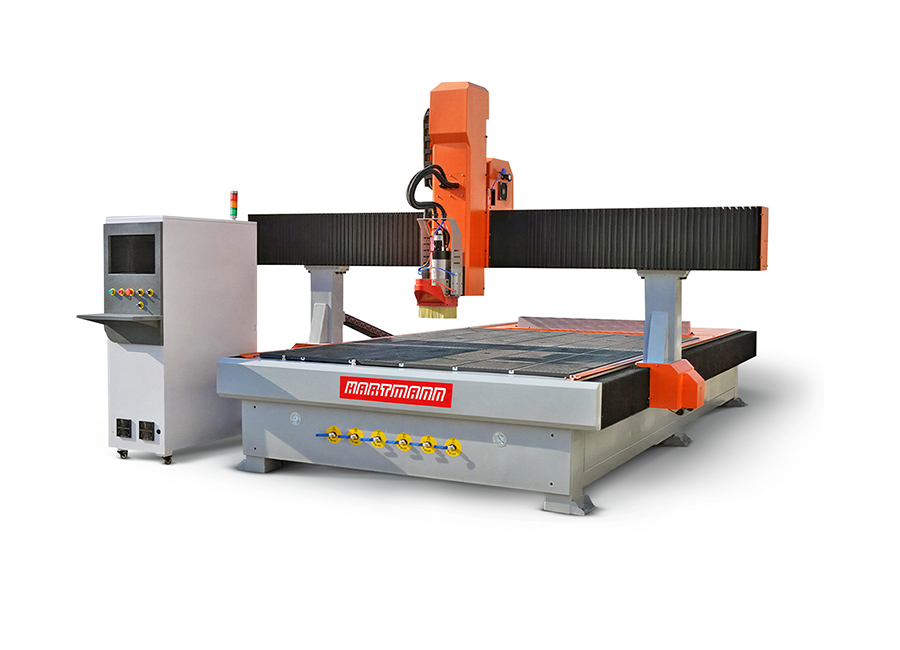

4-х осевой фрезерный станок с ЧПУ AT-2130-4ASVM с автоматической сменой инструмента
4-х осевой фрезерный станок с ЧПУ AT-2130-4ASVM с автоматической сменой инструмента
Артикул: 14346
Зона обработки мм:
X=3000, Y=2000, Z=400
Шпиндель: 7,5 кВт
Скорость вращ.: 24000 об/мин
Масса: 3100 кг
X=3000, Y=2000, Z=400
Шпиндель: 7,5 кВт
Скорость вращ.: 24000 об/мин
Масса: 3100 кг
Цена: по запросу
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
НАИМЕНОВАНИЕ |
ЕД.ИЗМ. |
AT-2130-4ASVM |
|
Продольный ход шпинделя (Y) |
мм |
3000 |
|
Поперечный ход шпинделя (Х) |
мм |
2000 |
|
Рабочее расстояние вертикальной оси Z |
мм |
400 |
|
Мощность шпинделя постоянная |
кВт |
7,5 |
|
Максимальная постоянная скорость вращения шпинделя |
об/мин |
24000 |
|
Угол поворота шпинделя, |
град. |
180° (±90°) |
|
Вид передачи движения по осям Х, Y |
Косозубая шестерня-рейка |
|
|
Вид передачи движения по оси Z |
Шарико-винтовая передача (ШВП) |
|
|
Точность станка |
мм |
±0,1 |
|
Тип электродвигателей привода осей Х, У, Z |
Серводвигатель/ гибридный серводвигатель |
|
|
Мощность 1 серводвигателя |
Вт |
750 |
|
Пылезащита блока управления (шкафа управления) |
IP64 |
|
|
Ручной сброс вакуума |
Да |
|
|
Система смены инструмента |
Автоматическая |
|
|
Система смазки направляющих |
Автоматическая |
|
|
Датчик измерения высоты инструмента |
Да |
|
|
Система управления |
Syntec |
|
|
Пылезащита направляющих по осям Х, У, Z |
Защитная гофра и скребок с щеткой для очистки направляющих |
|
|
Направляющие по осям Х, У, Z |
Профильные рельсовые направляющие |
|
|
Тип рабочего стола |
Комбинированный (Вакуумный + Т-образные пазы) |
|
|
Система крепления инструмента |
Цанговый патрон ISO30-ER32 |
|
|
Охлаждение шпинделя |
Водяное/антифриз, чиллер |
|
|
Тип присоединения патрона |
ER32 |
|
|
Комплект быстросъёмных патронов |
шт |
8 |
|
Магазин инструмента |
Линейный, 8 позиций |
|
|
Количество зон вакуумирования |
4 |
|
|
Крепление к полу |
Регулируемые по высоте вибрационные опоры |
|
|
Роторно-пластинчатый вакуумный насос |
шт |
2 |
|
Исполнение роторно-пластинчатого насоса |
Взрывозащищённое |
|
|
Пылезащита роторно-пластинчатого насоса |
IP64 |
|
|
Мощность вакуумного насоса |
кВт |
5,5 |
|
Система аспирации |
Аспирационный кожух с щетками для присоединения на шпиндель и воздухопроводом |
|
|
Цанги для патрона ER32, под посадочные диаметры фрез: 20, 16, 12, 10, 8, 6, 4, З., шт. |
3 |
|
|
Патрон |
щт |
10 |
|
Фрезы торцевые, диаметром посадочного места: 20, 16, 12, 10., шт. |
5 |
|
|
Фрезы радиусные, диаметром посадочного места: 16, 12, 10, 8, 6, 4, З., шт. |
10 |
|
|
Набор приспособлений для механического крепления заготовок |
шт |
1 |
Станок предназначен для высококачественной плоскостной фрезеровки деталей из полноформатных плитных материалов и для нанесения различных гравировок на поверхности деталей. Также станок позволяет использовать его для фрезеровки объёмных деталей в 3-х мерном пространстве. Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы, любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик и т.п.
|
Станина сварена из стальных труб и дополнительно, в верхней части, усилена продольной балкой с поперечными распорками, а в нижней части обвязкой из труб прямоугольного сечения. |
|
|
Портал изготовлен из стальной трубы прямо- угольного сечения и дополнительными оснащен ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузках. |
|
|
Портал базируется на мощных вертикальных опорах из литого чугуна, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. |
|
|
КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА ПО ОСЯМ X-Y. |
|
|
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА ПО ОСИ Z. |
|
|
ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ С ЛИНЕЙНЫМИ ПОДПШИПНИКАМИ ПО ОСЯМ Х/Y/Z. |
|
|
Программное обеспечение SYNTEC установленное на компьютер при помощи контроллера визуализирует и обеспечивает автоматический контроль высокосортной обработки. Система использует стандартные G-коды. |
|
|

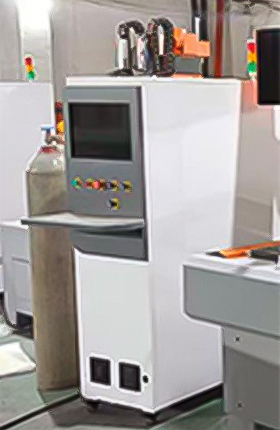

Все основные управляющие блоки и контроллер ЧПУ скомпонованными в отдельно стоящий шкаф управления, изолированный от вибраций, перегрева и других внешних воздействий. |
|
|
ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ (ИНВЕРТЕР). |
|
|
ЭЛЕКТРОШПИНДЕЛЬ С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ. |
|
|
ЦИРКУЛЯЦИОННЫЙ НАСОС ДЛЯ ОХЛАЖДЕНИЯ ЭЛЕКТРОШПИНДЕЛЯ. |
|
|
ШАГОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ. | |
|
РЕМЕННЫЕ РЕДУКТОРЫ. |
|
|
ДАТЧИК КАЛИБРОВКИ ИНСТРУМЕНТА. |
|

|
IP64 - степень защиты оборудования (шкаф управления и пылезащита роторно-пластинчатого насоса). |
|
|
ЗАЩИТНЫЙ АСПИРАЦИОННЫЙ КОЖУХ НА ЭЛЕКТРОШПИНДЕЛЬ. |
|
|

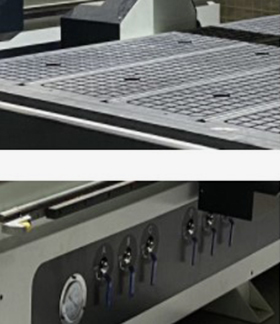

Рабочий стол станка изготовлен из износостойкого пластика с интегрированными алюминиевыми направляющими «Т» образной формы. |
|
 |
ЗАЩИТНЫЕ КАБЕЛЬ-КАНАЛЫ ПО ОСЯМ X/Y/Z. | |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
