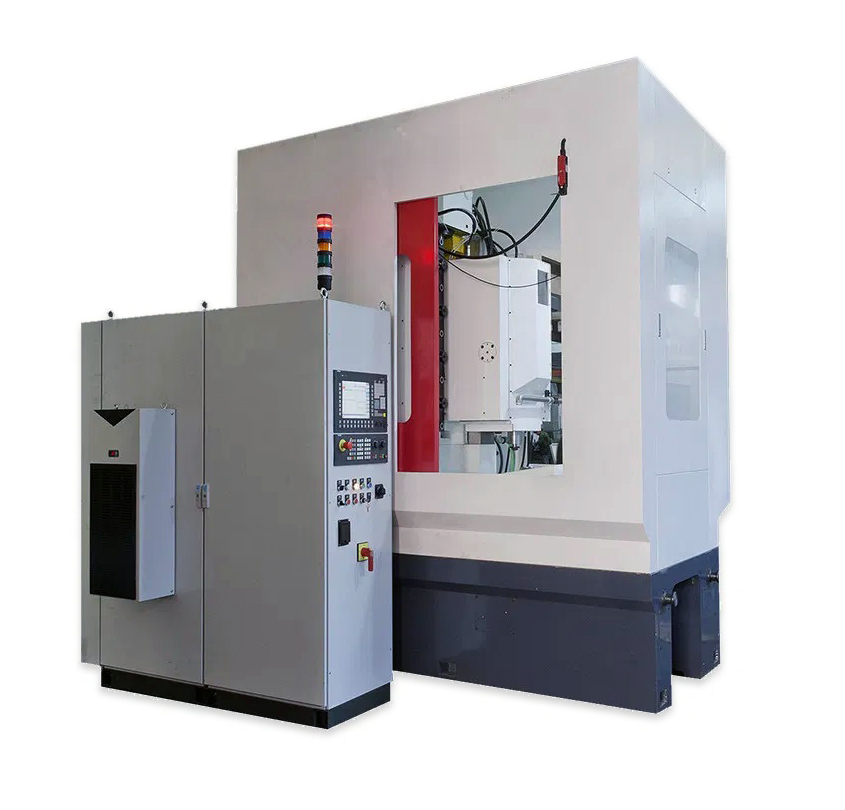

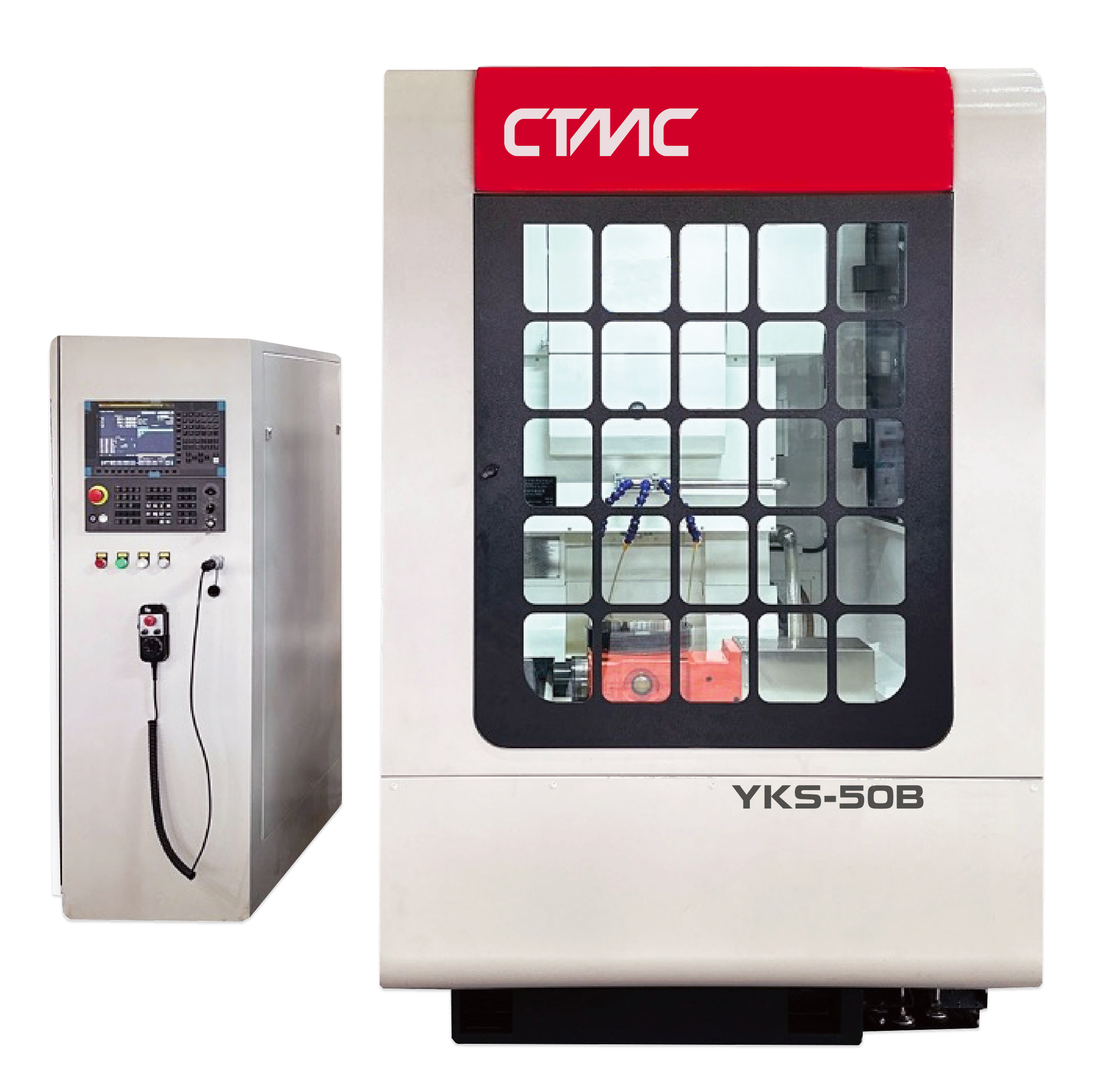

Зубодолбежные центры с ЧПУ CTMC YKS-50B
и косозубые
Внешний Ø детали: 500 мм
Макс. модуль: 10 мм
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
YKS-50B |
|
|
Макс . внешний диаметр обрабатываемой детали (мм) |
500 |
|
| Макс . внутренний диаметр обрабатываемой детали (мм) |
625 + Ø фрезы |
|
|
Максимальный модуль (мм) |
10 |
|
|
Макс. обрабатываемая ширина зубчатого колеса (мм) |
130 |
|
|
Максимальная длина хода долбежного узла (мм) |
150 |
|
|
Скорость хода шпинделя (ход/мин) |
0-500 (800) |
|
|
Диаметр шпинделя (мм) |
90 |
|
| Диаметр посадочной шейки долбежного узла (мм) |
31,743 |
|
|
Расстояние от поверхности крепления долбежного инструмента до рабочего стола (мм) |
130-300 |
|
|
Расстояние от оси инструмента до оси рабочего стола (мм) |
0-380 |
|
|
Диаметр рабочего стола (мм) |
625 |
|
|
Отверстие рабочего стола (мм) |
120 (150) |
|
|
Величина отвода при крайнем верхнем положении шпинделя (мм) |
≥0,5 |
|
|
Скорость радиальной подачи (мм/ход) |
0,01-0,25 |
|
| Круговая подача (мм/ход) |
0,01-2,5 |
|
|
Скорость быстрого радиального перемещения колонны (м/мин) |
1 |
|
| Мощность главного двигателя (КВт) |
11 |
|
| Суммарная мощность (КВт) |
22 (26) |
|
|
Габаритные размеры (мм) |
2850×1790×2670 |
|
| Масса станка (кг) |
13000 |
|
Зубодолбежные станки предназначены для нарезания цилиндрических зубчатых колес, некруглых прямозубых зубчатых колес, зубчатых секторов и плоских кулачков. Станок имеет продольную компоновку, а колонна перемещается как единое целое для достижения радиальной подачи, что полностью экономит пространство и обеспечивает общую жесткость. При оснащении фрезами специальной формы, станок может резать муфты различной формы и эвольвентные шлицы. Точность обработки может достигать 6-го класса по стандарту GB (GB/T10095.1-2008).
|
Возвратно-поступательные движения шпинделя осуществляются с помощью преобразователя частоты для обеспечения плавной регулировки скорости. |
![]() |
Ползун зубодолбежного станка с ЧПУ имеет функцию автоматической остановки в верхнем положении и имеет новую конструкцию, которая подходит для обработки углубленного зубчатого венца. |
|
Система ЧПУ SIEMENS 828D или FANUC 0i-MF Plus по желанию клиента. В электрическом шкафу управления установлен кондиционер. |

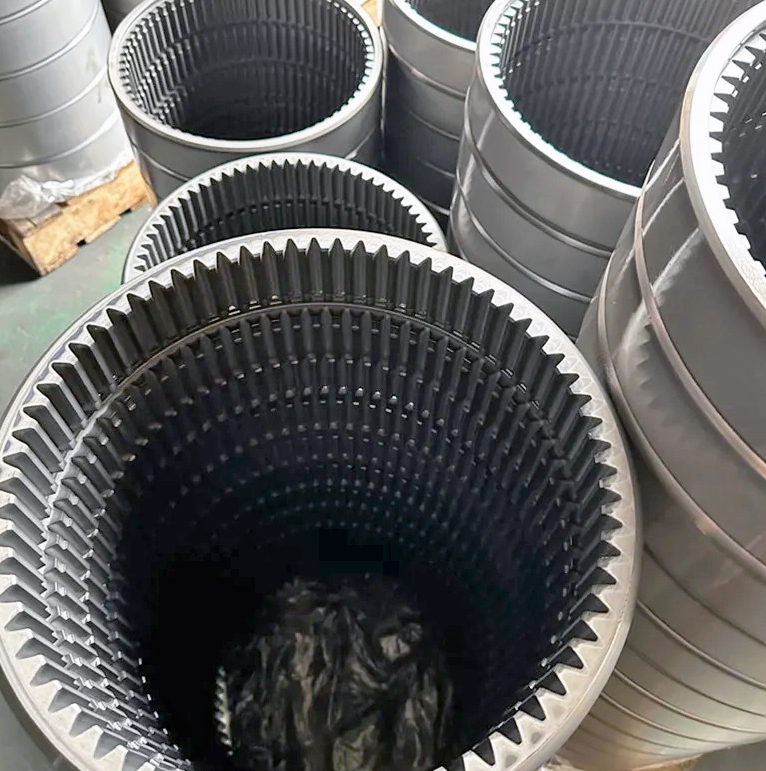

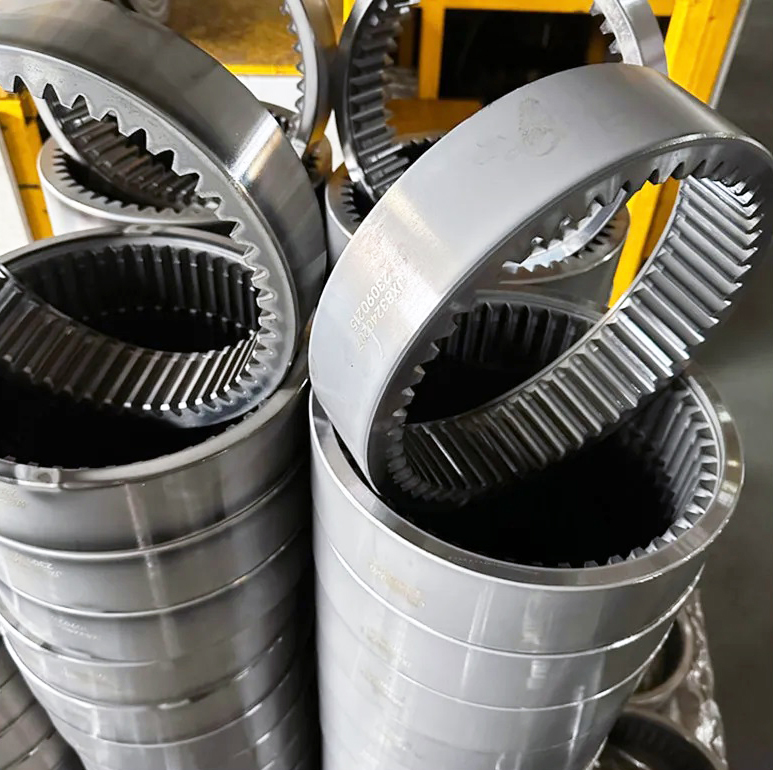

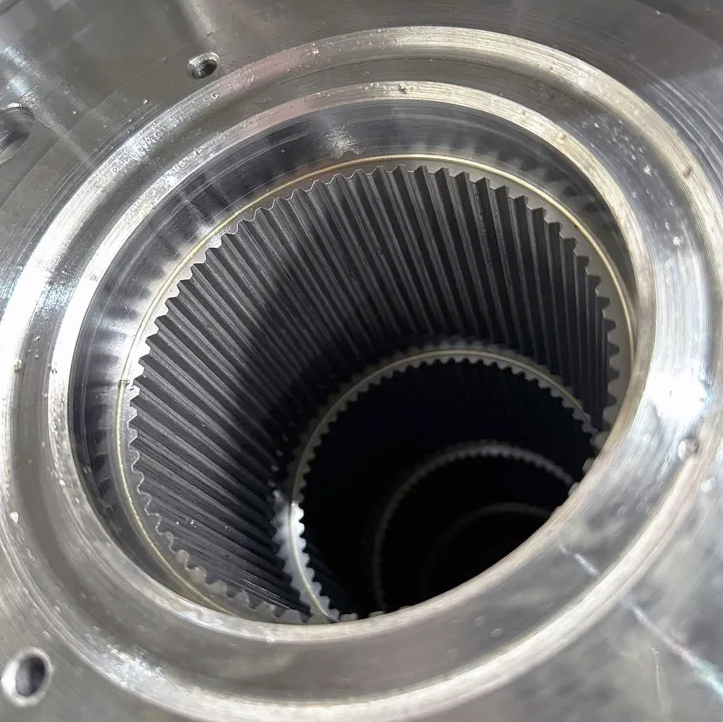

Примеры готовой продукции
![]() |
|
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
