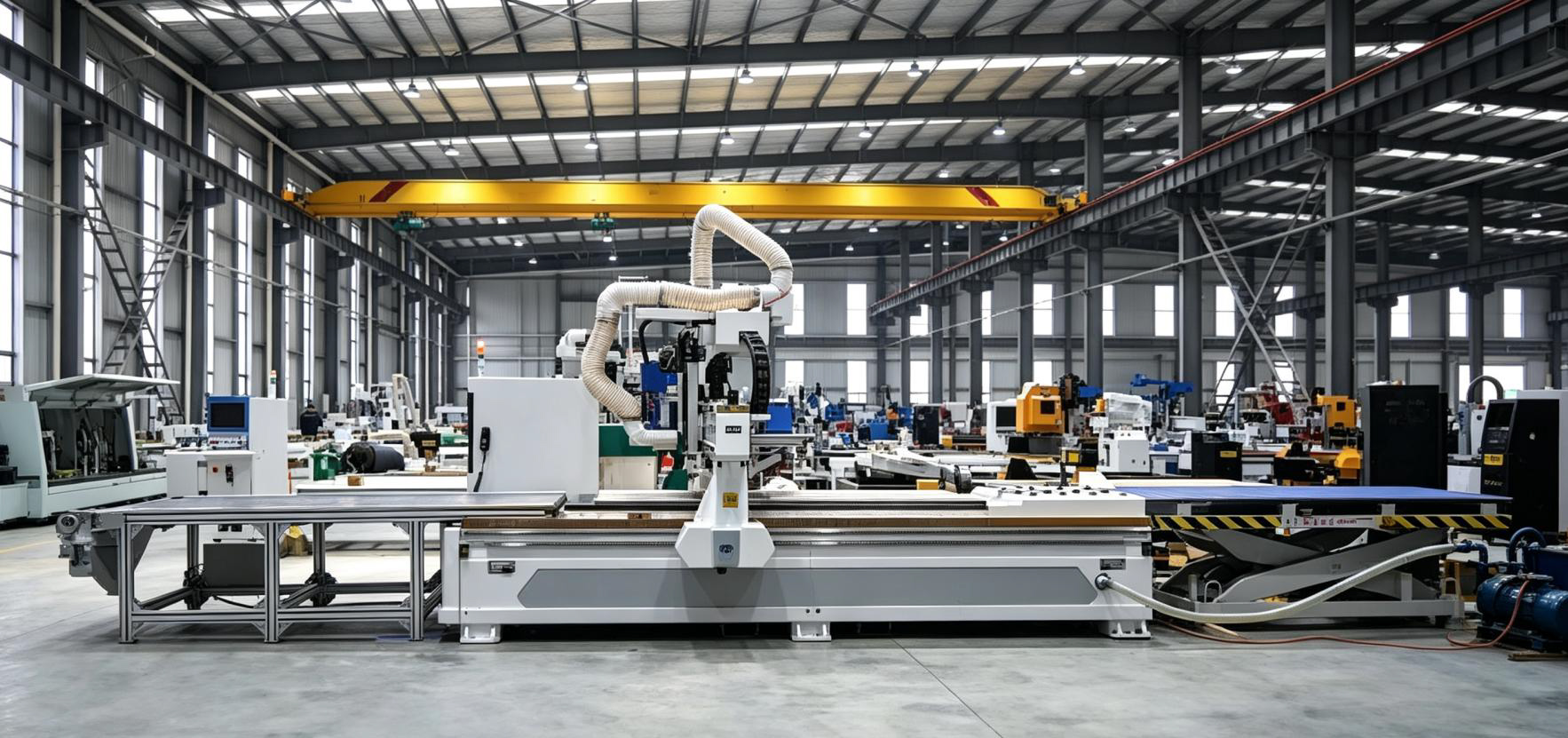

Обрабатывающие центры Nesting с ЧПУ HARTMANN TSN-3713DN
X=4260, Y=2150, Z=180
Шпиндель: 13,2 кВт
Скорость вращ.: 24000 об/мин
Масса: 4600 кг
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
TSN-3713DN |
| Перемещение по оси X (мм) | 4260 |
| Перемещение по оси Y (мм) | 2150 |
| Перемещение по оси Z (мм) | 180 |
| Расстояние от торца шпинделя до поверхности стола (мм) | 72-252 |
|
Мощность шпинделя (кВт) |
13,2 |
|
Частота вращения (об/мин) |
24000 |
|
Хвостовик инструмента |
HSK 63F |
| Сверлильно-присадочная группа | + |
|
Вертикальные шпиндели (шт) |
4+5 |
|
Скорость вращения (об/мин) |
6000 |
|
Посадочный диаметр инструмента (мм) |
10 |
| Автоматическая смена инструмента | + |
|
Количество инструментов (шт) |
12 |
|
Макс диаметр инструмента (мм) |
140 |
|
Макс длина инструмента (мм) |
210 |
| Тип смены инструмента | револьверный |
|
Размер стола (мм) |
4260х2150х180 |
|
Тип стола |
вакуумный |
|
Число вакуумных зон/упоров (шт) |
6/6 |
|
Механизм выравнивания листа |
+ |
| Мощность приводов по осям Х/Y/Z (КВт) | 2х1,3,/1,3/1,3 |
| Скорость быстрых перемещений по осям (м/мин) | 80/80/25 |
|
Вакуумный насос (шт) |
2 |
|
Датчик калибровки и измерения инструмента |
+ |
|
Сталкиватель заготовок/система очистки рабочего стола |
+ |
| Потребляемая мощность (КВт) | 34,5 |
| Масса станка (кг) | 5950 |
| Подъемный загрузочный стол с печатью и наклейкой этикеток | + |
| Мощность (КВт) | 3,7 |
| Масса (кг) | 4600 |
| Приемный конвейер для разгрузки деталей | + |
| Мощность (КВт) | 1,5 |

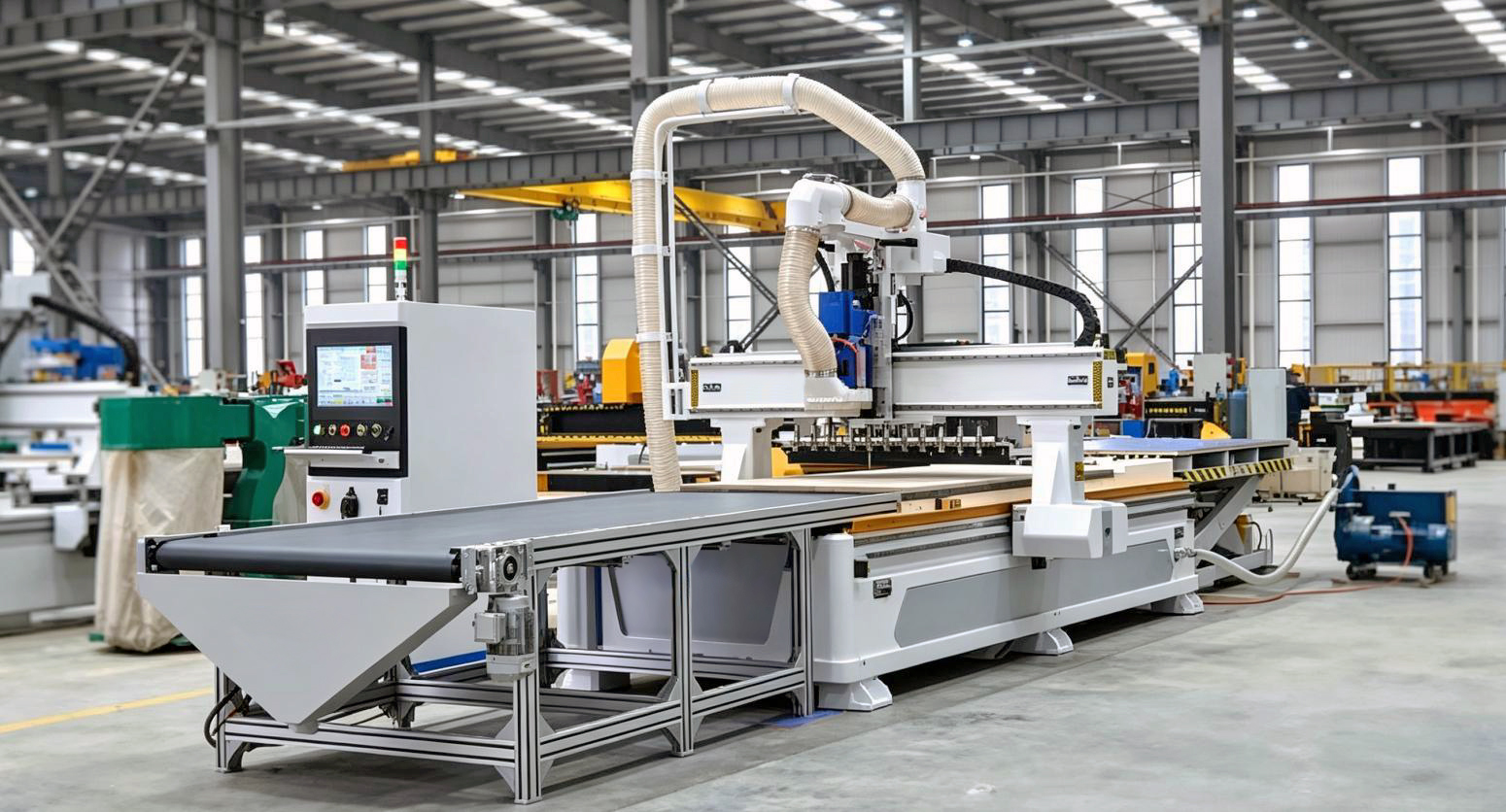

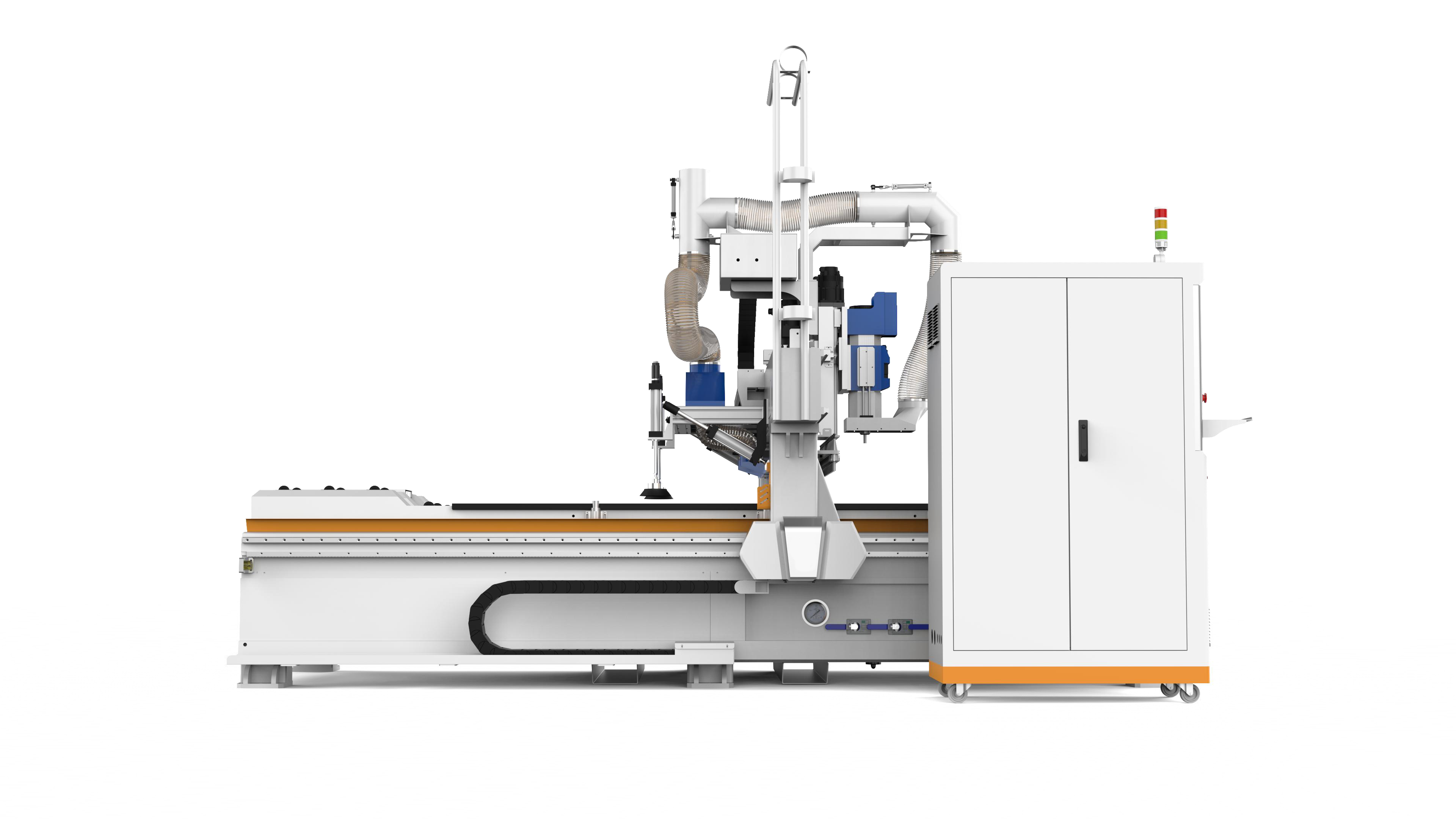

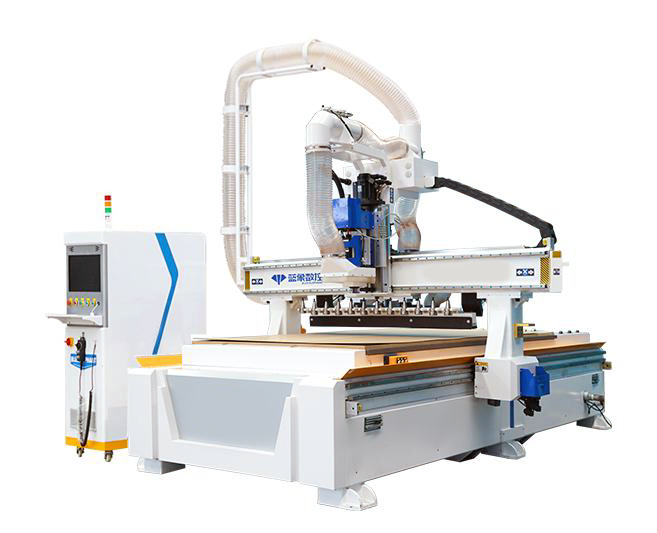

Обрабатывающий центр с удлинённым столом используется для фрезерования стеновых панелей и элементов мебели из МДФ, ХДФ, массива твердых пород. Автоматический обрабатывающий центр со специальным столом предназначен для контурного рельефного фрезерования элементов мебели коллекции, стеновых панелей на специальном столе типа нестинг с высокой точностью и с нестандартной длиной. Система ЧПУ совместима с модулем «БАЗИС» и имеет широкий ассортимент прикладных функций. Интуитивно понятный интерфейс на русском языке.
![]() |

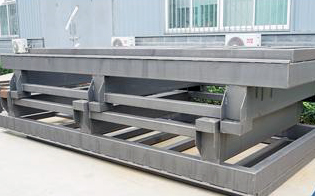

Станина имеет форму рамной конструкции с ребрами жесткости и перекрытиями из цельнометаллического листа. |
|

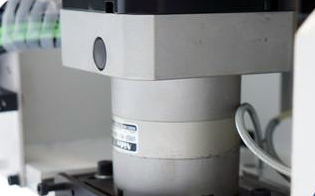

Японский редуктор Shimpo. |
|

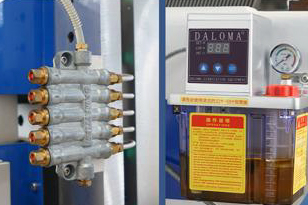

Двухконтурная система смазки - осуществляет смазку всех необходимых узлов и агрегат. |
![]() |
Зубчатая рейка и шестерня, направляющие качения и каретки производства Тайвань. |
|
Станок оснащен мощным электрошпинделем 13,2 кВт. |
|

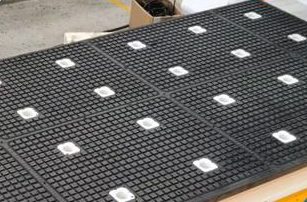

Надежный и эффективный вакуумный стол. |
![]() |

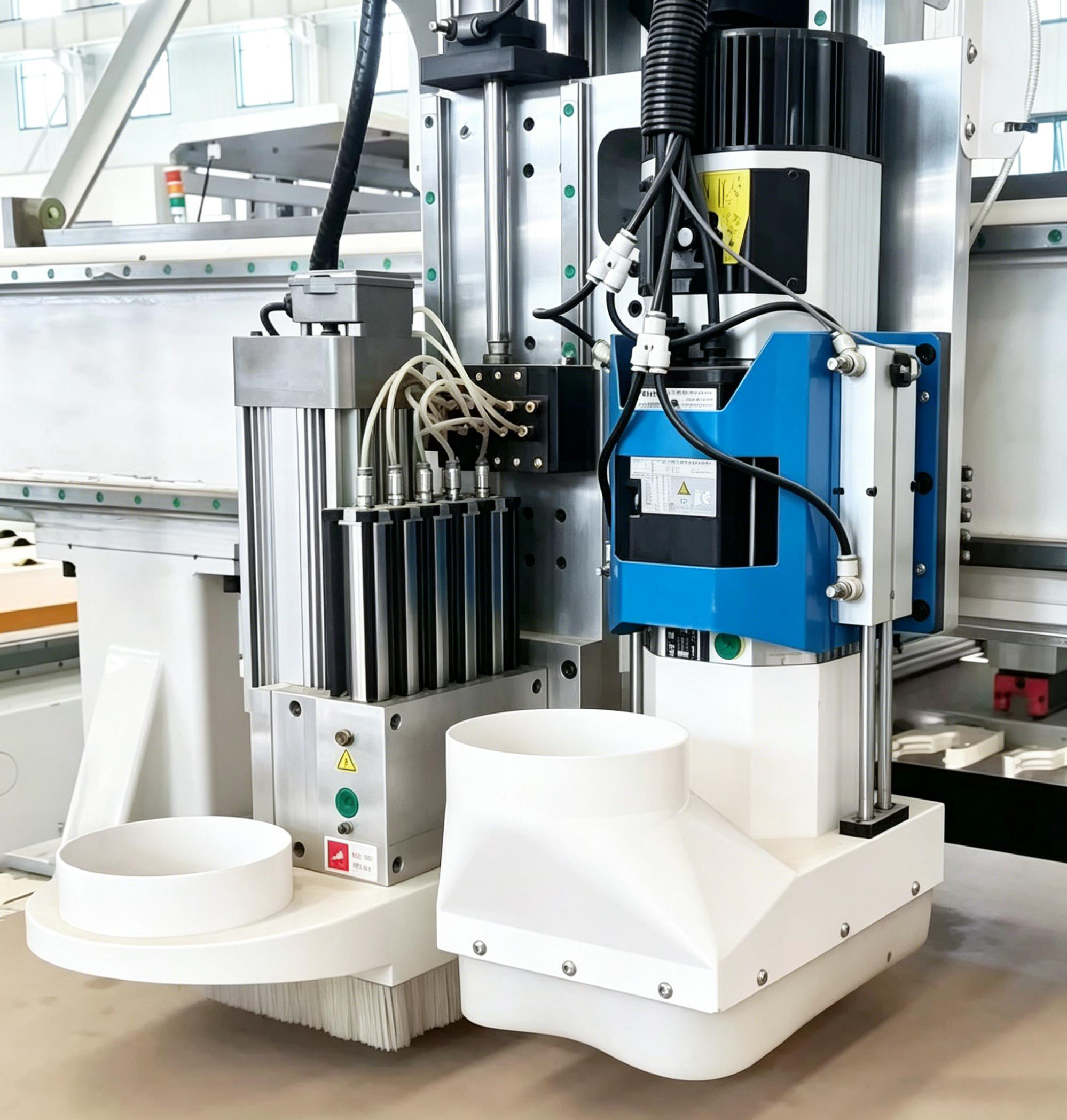

Сверлильно-присадочная группа шпинделей для сверления по плоскости (конфигурация 4+5). |
![]() |
Механизм захвата заготовок: входит в стандартную комплектацию станка. |
![]() |
Механизм выравнивания листа и базирующие упоры. |
