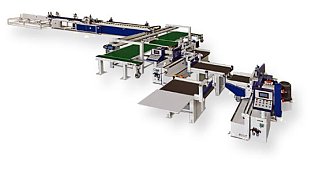

Автоматическая линия сращивания по длине для бруса RLT-6500C/230
Автоматическая линия сращивания по длине для бруса RLT-6500C/230
Артикул: 5095
Макс. длина плети: 6500 мм
Макс. сечение плети: 230х80 мм
Мощность: 60 КВт
Габариты: 21х6х1,8 м
Масса: 8500 кг
Макс. сечение плети: 230х80 мм
Мощность: 60 КВт
Габариты: 21х6х1,8 м
Масса: 8500 кг
9 923 077 ₽
129 000 у.е.
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
RLT-6500C/230 |
| Максимальная длина плети (мм) | 6500 |
| Максимальная ширина плети (мм) | 230 |
| Максимальная высота плети (мм) | 80 |
| Максимальная длина плети (мм) | 1500 |
| Шипорезные станки | FZ1, FZ2 |
| Размер рабочего стола каретки (мм) | 620х800 |
| Максимальная ширина пакета заготовок (мм) | 620 |
| Частота вращения пильного шпинделя (об/мин) | 2840 |
| Частота вращения фрезерного шпинделя (об/мин) | 6000 |
| Диаметр торцовочной пилы (мм) | 255 |
| Диаметр фрезы (мм) | 160 |
| Посадочный диаметр фрезерного шпинделя (мм) | 50 |
| Количество пил на левом/правом шипорезе (шт) | 2/3 |
| Мощность привода подрезного узла лев./правого шипореза (кВт) | 4 |
| Мощность привода торцовочной пилы (кВт) | 15 |
| Мощность привода гидростанции (кВт) | 2,2 |
| Суммарная мощность левого/правого шипореза (кВт) | 20,9/20,7 |
| Пресс для сращивания | PHZ-6500 |
| Длина прессуемой заготовки (мм) | 6500 |
| Максимальное усилие прессования (кг) | 7800 |
| Скорость подачи заготовки в пресс (м/мин) | 70 |
| Диаметр торцовочной пилы (мм) | 300 |
| Мощность привода торцовочной пилы (кВт) | 2,2 |
| Мощность привода гидростанции (кВт) | 4 |
| Суммарная мощность (кВт) | 60 |
| Габаритные размеры (мм) | 21000х6000х1800 |
| Масса станка (кг) | 8500 |
Автоматическая система торцевого сращивания модель RLT-6500C предназначена для производства бессучковой сращенной древесины до 12000 погонных метров в смену с шириной ламели 230 мм. В состав автоматической линии сращивания входят: два автоматических шипорезных станка, автоматический двухпозиционный пресс для сращивания по длине, транспортирующие конвейера и сбрасыватель, предварительный пресс. На линии выполняются следующие операции: набор пакета заготовок производится на одном из трех рабочих зон, объединенных в один конвейер; подача пакета заготовок в рабочую зону, где заготовки торцуются и производится зарезка шипа с двух сторон с одновременной клеенамазкой на станке. Осуществляется поштучная подача заготовок с приемного рольганга шипорезного узла на предварительный пресс. Сборка заготовок в плеть выполняется на сборочном конвейере, торцовка плети в заданный размер производится на первой позиции пресса. На второй позиции пресса одновременно происходит опрессовка второй плети, что сокращает технологический цикл в два раза. После опрессовки происходит автоматическое сбрасывание плети на стол. Опрессовка производится в запрограммированной последовательности: в начале предварительный поджим сверху и сбоку, потом основное усилие с торца. Все операции производятся в автоматическом режиме с автоподачей заготовок. Кол-во персонала: 2 чел.
ПОСЛЕДОВАТЕЛЬНОСТЬ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ
Поз.1 - Набор заготовок в пакет и подача их к шипорезному станку
Поз.2 - Торцовка пакета заготовок
Поз.3 - Нарезка шипа на заготовках
Поз.4 - Транспортировка заготовок к шипорезному станку
Поз.5 - Торцовка пакета заготовок
Поз.6 - Нарезка шипа на заготовках
Поз.7 - Нанесение клея на заготовки
Поз.8 - Транспортировка пакета заготовок на предварительный пресс
Поз.9 - Поштучная подача заготовок на пресс
Поз.10 - Сборка плети
Поз.11 - Торцовка плети в заданный размер
Поз.12 - Опрессовка плети с двух сторон
Поз.13 - Сброс готовой плети на приемный стол
Состав оборудования:
1. Ленточный транспортер
2. Автоматический шипорезный станок
3. Ленточный транспортер
4. Автоматический шипорезный станок
5. Транспортировочный стол
6. Предварительный пресс
7. Автоматический пресс для сращивания
8. Штабелеукладчик
