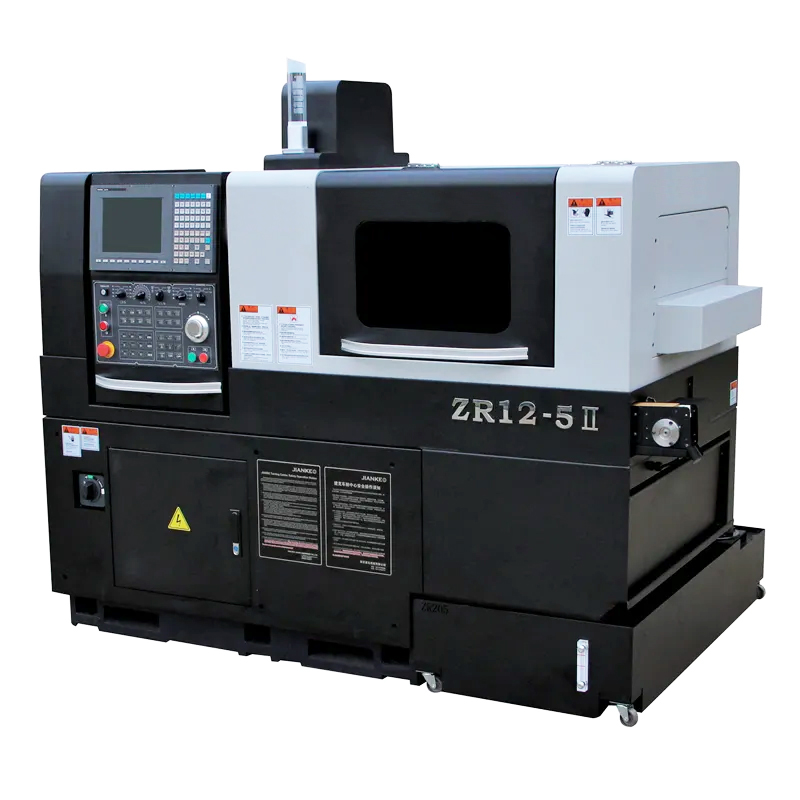

Автомат продольного точения с ЧПУ ZR12-5 II
Кол-во управляемых осей: 6
Макс. Ø прутка: 12 мм
Вес: 2540 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
ZR12-5 II |
|
Максимальная длина обработки, мм |
135 |
|
Количество управляемых осей |
7 |
|
ЧПУ |
Syntec; Fanuc |
|
Количество инструментов, шт |
18 |
|
Макс. Ø обработки гл. шпинделя, мм |
12 |
|
Мощность шпинделя, кВт |
2,5/3,7 |
|
Макс. скорость шпинделя, об/мин |
10000 |
|
Макс. Ø нарезаемой резьбы гл. шпинделя, М |
6 |
|
Инструмент для наружного точения гл. шпинделя |
6 |
|
Стационарный осевой инструмент гл. шпинделя |
4 |
|
Приводной осевой инструмент гл. шпинделя |
4 |
|
Мощность противошпинделя, кВт |
2,5 / 3,7 |
|
Макс. вращ. противошпинделя, об/мин |
10000 |
|
Приводной осевой инструмент противошпинделя |
4 |
|
Мощность приводного инструмента, кВт |
0.75 |
|
Минимальный шаг по оси С, град |
0.001 |
|
Длина, мм |
1990 |
|
Ширина, мм |
1380 |
|
Высота, мм |
1678 |
| Масса, кг | 2540 |
Токарный автомат продольного точения предназначен для высокоточной обработки мелких деталей, что делает его идеальным для применения в таких отраслях как микроэлектроника, точное машиностроение, медицинское оборудование и других. Оснащенный продвинутыми системами ЧПУ от Syntec, Fanuc и Mitsubishi, станок способен эффективно управлять процессами обработки, обеспечивая исключительную точность и повторяемость. Применяется для изготовления компонентов для электронной промышленности, требующих высокой точности, в производстве деталей для медицинских устройств, таких как имплантаты и хирургические инструменты, при создании сложных деталей для точных механизмов и приборов.
Система: ЧПУ: Syntec, Fanuc, Mitsubishi — обеспечивает высокую точность и гибкость управления.
Индексация шпинделя: 001°, что обеспечивает точное позиционирование.
Операции:
Точение: Эффективное формирование внешних и внутренних поверхностей.
Сверление: Выполнение точных отверстий до диаметра 10 мм.
Нарезание резьбы: Возможность создания резьб до М8, что расширяет спектр производственных возможностей станка.
Многоосевая обработка: Позволяет выполнять сложные фрезеровочные и токарные операции на одном оборудовании.

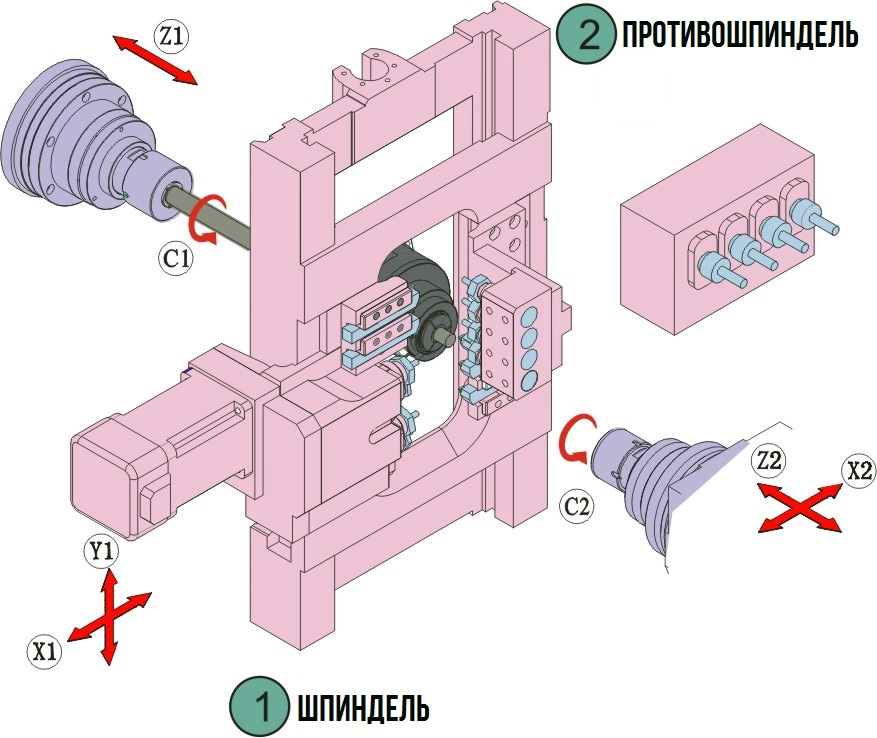

СХЕМА ОБРАБОТКИ

|
Встроенный электрический шпиндель с масляным охлаждением: Поддерживает стабильность и продолжительную работу даже при высоких нагрузках. |
|
Конвейер обработанных деталей: Обеспечивает автоматизацию процесса сортировки и выгрузки готовых изделий, что ускоряет производственный цикл. |
Система ЧПУ Mitsubishi
Главный шпиндель (прямой привод) и противошпиндель (прямой привод);
Индексация главного шпинделя 0,001 градус и противошпинделя 0,001 градус – ось С;
Интерфейс податчика прутка;
Вращающаяся направляющаяся втулка;
Ручной маховичок управления
Порты RS232, LAN, USB
Трансформатор 380В
Конвейер обработанных деталей;
Пневматический тормоз главного шпинделя и противошпинделя;
Освещение рабочей зоны;
Сигнальная лампа станка;
Набор инструментов обслуживания станка;
Инструкция по эксплуатации (программирования) системы ЧПУ;
Инструкция по эксплуатации станка.
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
