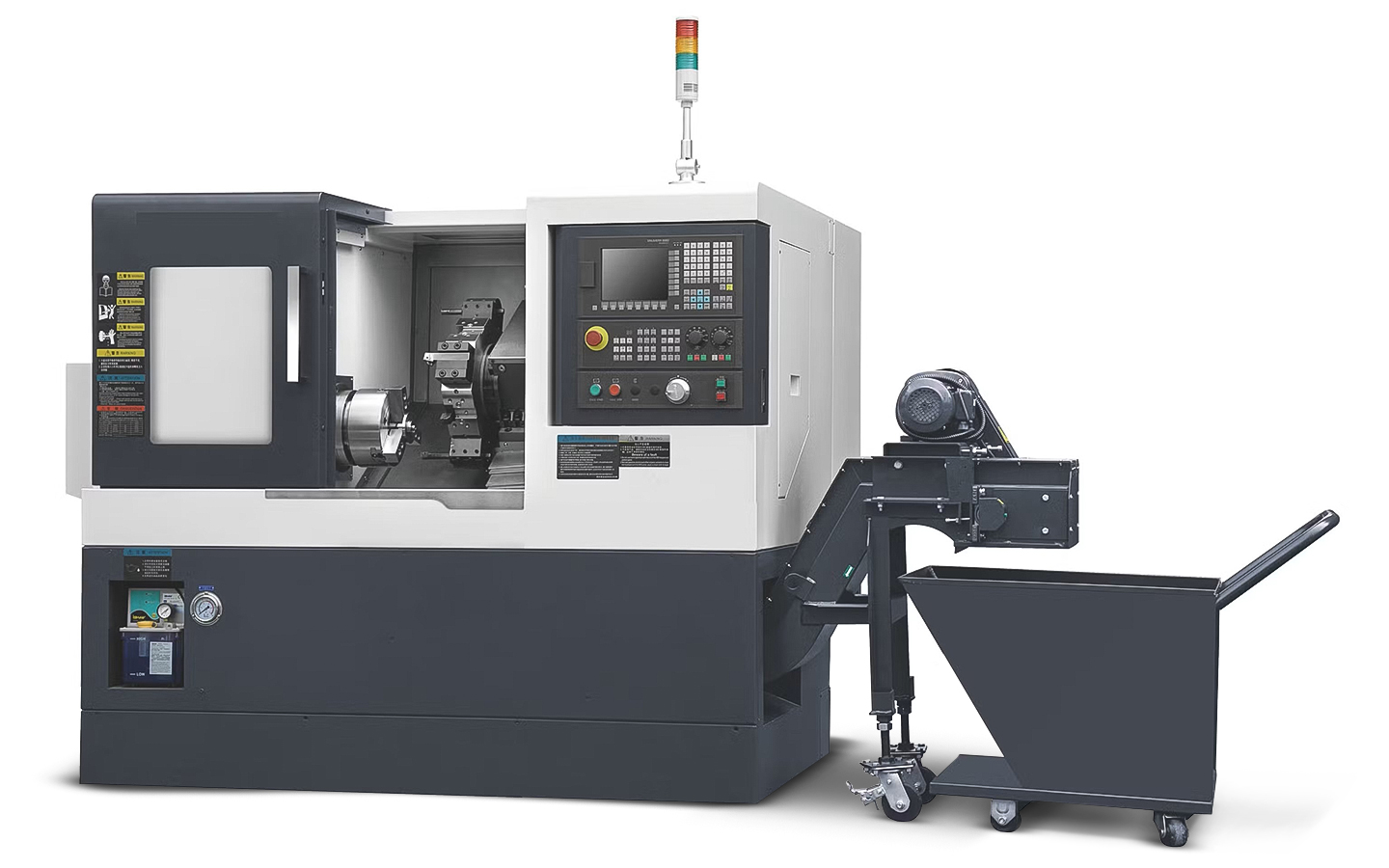

Токарный высокопрецизионный станок с ЧПУ BL-S32
- Технические характеристики
- Комплектация
- Доставка
| НАИМЕНОВАНИЕ | Ед.изм. | BL-S32 |
| ПРОИЗВОДИТЕЛЬНОСТЬ | ||
| Макс. диаметр обработки над станиной | мм | 360 |
| Макс. диаметр точения над направляющими | мм | 900 |
| Максимальная длина обработки | мм | 200 |
| ШПИНДЕЛЬ | ||
| Шпиндель | ASA | A 2-5 |
| Размер гидравлического патрона | дюйм | 6"/8” |
| Отверстие в шпинделе | мм | 56 |
| Скорость вращения шпинделя | об/мин | 4000 |
| Мощность шпинделя, S1-const/S3 | кВт | 5,5 |
| Максимальный крутящий момент, | Нм | 86 |
| Максимальный диаметр обработки прутка | мм | 44 |
| ПЕРЕМЕЩЕНИЕ | ||
| Перемещение по оси Z | мм | 250 |
| Перемещение по оси X | мм | 290 |
| ПОДАЧА | ||
| Быстрый ход оси Z | м/мин | 30 |
| Быстрый ход оси X | м/мин | 30 |
| Инструментальный Револьвер «PRAGATI» | ||
| Количество инструментальных позиций/тип | шт | 8 / гидравлич. |
| Размер токарного инструмента | мм | □25 |
| Размер расточного инструмента | мм | Φ32 |
| ТОЧНОСТЬ | ||
| Шероховатость поверхности при финишном точении | Ra | 0.4 |
| Точность позиционирования по осям X/Z | мм | ±0.005/0,008 |
| Повторяемость позиционирования по осям X/Z | мм | ±0.002/0,004 |
| ГАБАРИТНЫЕ РАЗМЕРЫ И УПАКОВКА | ||
| Занимаемая площадь(без конвейера) | мм | 1800 x 1400 |
| Высота станка | мм | 1500 |
| Вес станка | кг | 1800 |
КОМПЛЕКТАЦИЯ ОБОРУДОВАНИЯ:
- Цельнолитая чугунная станина
- Угол наклона станины 30°
- Широкие линейные направляющие качения по осям X,Z
- Система ЧПУ Siemens 808D, с ручным MPG - пультом управления
- Мотор шпинделя Siemens 5,5 КВТ
- Гидравлический 3х кулачковый патрон и гидравлический тяговый цилиндр (А2-5 макс. пруток 44мм)
- Двигатели приводов по осям X,Z - производства SIEMENS
- 8 позиционный серво-гидравлический револьвер «PRAGATI»
- Зажим/разжим патрона с помощью педали
- Гидравлическая система
- Система СОЖ
- Полностью закрытая зона обработки со встроенным кондиционером эл. шкафа
- 3-х цветная сигнальная лампа
- Система автоматической смазки
- Рабочее освещение
- Пистолет СОЖ
- Комплект технической документации на русском языке
- Комплект сырых/каленых кулачков
- Декларация ТР ТС
|
№ п/п |
Наименование опции |
|
1 |
Система обмера инструмента, автоматическая Renishaw HPMA |
|
2 |
Прутковый податчик DH-65L S2(длина до 1500мм) |
|
3 |
Уловитель деталей |
|
4 |
Ленточный автоматический стружечный конвейер с баком для стружки |
|
5 |
Оснастка для изготовления тестовых деталей |
На данную модель производителем распространяется гарантия 24 месяца.
О КОМПАНИИ BLIN MACHINERY CO., LTD (Китай).
Blin Machinery Co., Ltd (China) является высокопрофессиональным производителем и экспортером станков с ЧПУ с отличной репутацией. Продукция компании включает в себя токарные станки с ЧПУ, фрезерные станки с ЧПУ и многоцелевые станки с ЧПУ.

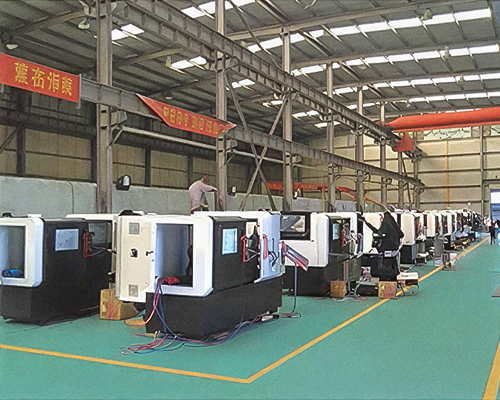

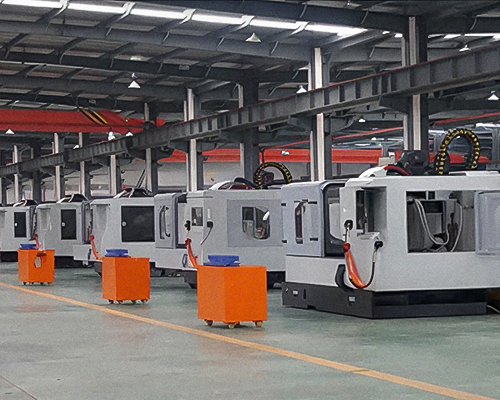

Blin Machineryмеет 3 производственных центра в Китае, площадью 40000 квадратных метров. Стаж на рынке станкостроения - более 40 лет. Новый центр экспортных продаж в г. Нингбо (NINGBO), площадью 1500 кв. м., включает шоурум и склад готовой продукции. Blin Machinery Co., Ltd сотрудничаем со многими ведущими станкостроительными фирмами Китая и может, в дополнение к своей собственной линейке продукции, поставить нашим клиентам станки практически любого типа. Blin Machinery поддерживает сотрудничество с ведущими инженерами в данной отрасли из Германии и Тайвани. В рамках этого сотрудничества создан проектно-исследовательский центр в Тайвани. BLIN Machinery Co., экспортно ориентированная фирма, ставит во главу угла качество продукции и обслуживания.
Служба контроля качества компании контролирует все этапы производственного процесса: производство, сборку, тестирование, упаковку, и отправку продукции.
Уже более 12 лет BLIN Machinery Co. имеет стабильные, хорошо отлаженные связи с клиентами во многих странах, включая США, Мексику, Колумбию, Эквадор, Аргентину, Таиланд, Индонезию, Австралию, Иран, Индию, Германию, Польшу, Испанию, Финляндию, Голландию и т.д. Их станки отлично продаются на мировых рынках. К тому же компания BLIN Machinery Co. На протяжении последних 5-и лет учавствует на крупнейшей выставке в Европе EMO и имеет положительные отзывы от клиентов по всему миру.
С 2017 года наша компания имеет статус официального представителя компании BLIN Machinery Co. на территории РФ. Мы гарантируем, что каждый поставленный станок BLIN Machinery Co. пройдет тщательное тестирование и будет полностью подготовлен к использованию перед отправкой заказчику.

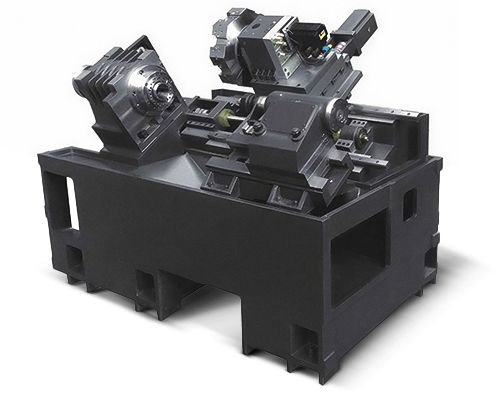

КОНСТРУКЦИЯ СТАНКА:

- в технологии сборки используются комплектующие от ведущих производителей Германии/Японии/Тайвани
- применяется наклонная станина с углом 30°, обеспечивающая высокую жесткость при динамической нагрузке, легкий отвод стружки.
- станина из высокопрочного полимерного чугуна, после обработки старением и анализа конечных элементов (FEA анализ), с минимальными искажениями, высокими показателями прочности на скручивание и термостабильности.
- используется высокоточный встроенный шпиндель, с высокопроизводительным сервомотором, большим выходным крутящим моментом, высокой скоростью и широким диапазоном регулировки скорости.
- используются при сборке ШВП исключительно повышенной точности с предварительным натягом.
- используются широкие линейные направляющие высокой точности, обладающие высокой жесткостью и длительным сроком службы, высокой скоростью и точностью, подходящие как для силовой так и для точной обработки
- используется высокоскоростной серво-револьвер, обеспечивающий высокую повторяемость и эффективность
- используется система смазки двух типов. Для подшипников шпинделя применяется смазка фирмы KLUBER для высокой скорости не требующую обслуживания, а ШВП и направляющие обеспечивает смазкой централизованная система.
- для защиты оператора используется высокопрочное стекло.
- компактная конструкция, расширенное внутренне пространство, современный внешний вид.

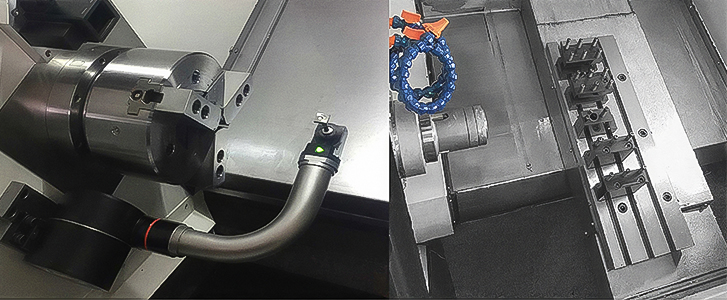

В качестве опции возможен датчик для привязки инструмента. В стандарте линейное расположение инстр.блоков.
Производители компонентов и узлов оборудования:
| № | Наименование | Производитель |
| 1 | Контроллер ЧПУ | SIEMENS |
| 2 | X, Z оси привод и мотор | SIEMENS |
| 3 | Подшипники шпинделя | Швеция-SKF |
| 4 | Шпиндель | ТАЙВАНЬ-LOSEN |
| 5 | Серво инструментальная револьверная головка | GERMANY-SAUTER |
| 6 | ШВП | ТАЙВАНЬ-PMI/HIWIN |
| 7 | Подшипники ШВП | ЯПОНИЯ-NSK |
| 8 | Направляющие | ТАЙВАНЬ-PMI/HIWIN |
| 9 | Система смазки | ТАЙВАНЬ-ISHAN |
| 10 | Ротационный гидравлический тяговый цилиндр и патрон | ТАЙВАНЬ-AUTOGRIP |
| 11 | Гидравлические части | ТАЙВАНЬ/ЯПОНИЯ |
| 12 | Насос охлаждающей жидкости | Joint-venture |
| 13 | Трехцветная индикаторная лампа | Корея-QLIGHT |
| 14 | Электрокомпоненты | Франция - Schneider Electric |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
