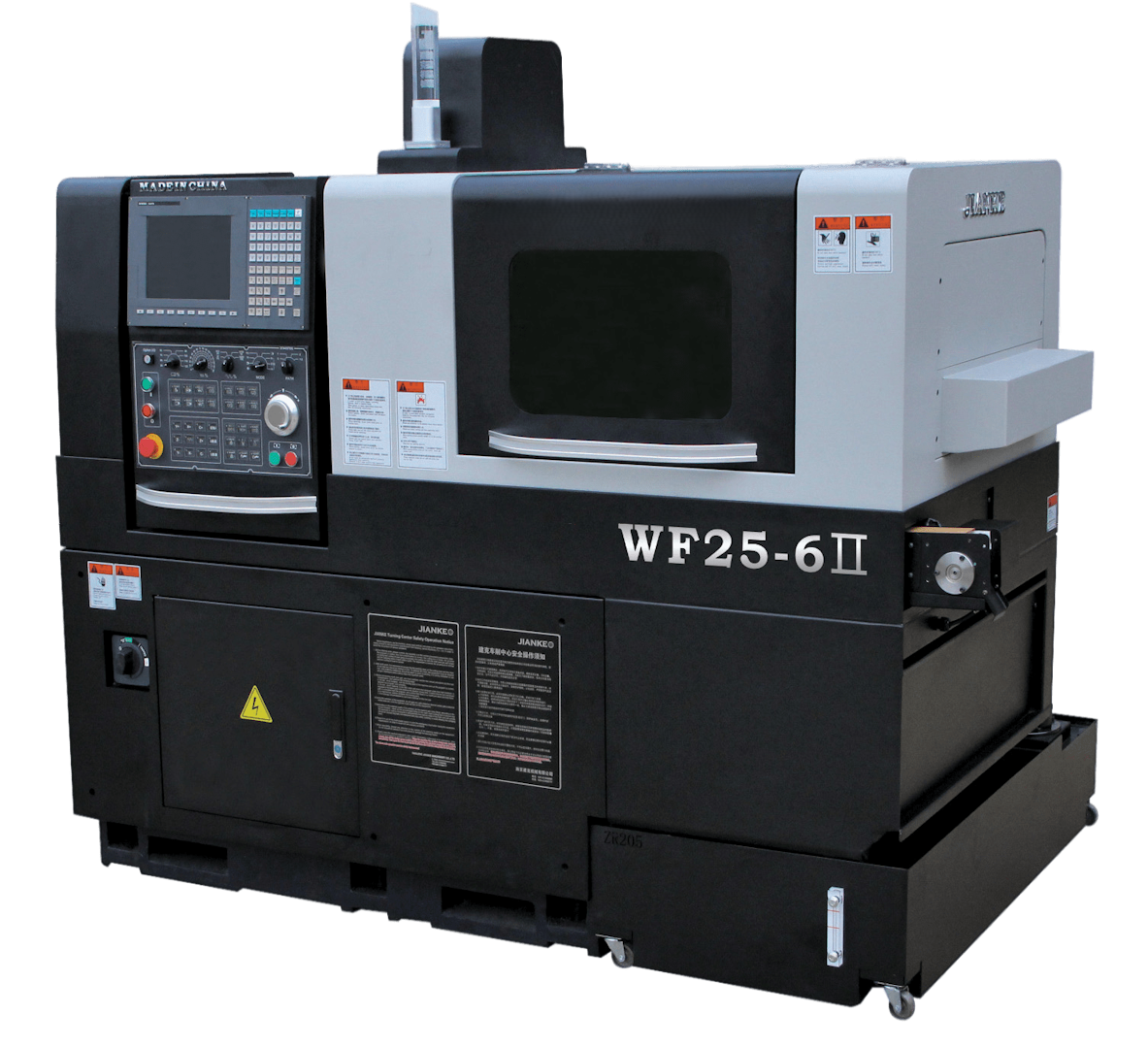

Токарные автоматы продольного точения WF25-6II
Кол-во управляемых осей: 8
Макс. Ø прутка: 25 мм
Вес: 3300 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель
|
WF25-6II |
|
Система управления |
Syntec, Fanuc, Mitsubishi |
|
Канал управления |
3 канала |
|
Количество осей (линейные + круговые) |
6 + 2 |
|
шпиндель |
Z1 / C1 |
|
противошпиндель |
Z2 / X2 / C2 |
|
инструментальный блок 1 |
X1 / Y1 |
|
инструментальный блок 2 |
X3 |
|
инструментальный блок 3 |
- |
|
Минимальное программируемое значение |
0,001 мм |
|
Скорость быстрой подачи |
32 м/мин |
|
Максимальный диаметр обработки в шпинделе |
25 мм |
|
Максимальная длина обработки в шпинделе с направляющей втулкой |
260 мм |
|
Максимальная длина обработки в шпинделе без направляющей втулки |
1 : 2,5D (диаметр : длина) |
|
Максимальный диаметр сверления для шпинделя |
Φ10 мм |
|
Максимальный диаметр нарезания резьбы для шпинделя |
М8 |
|
Максимальный диаметр сверления приводной головки для шпинделя |
Φ8 мм |
|
Максимальный диаметр нарезания резьбы приводной головкой для шпинделя |
М6 |
|
Максимальный диаметр обработки в противошпинделе |
25 мм |
|
Максимальная длина обработки в противошпинделе |
305 мм |
|
Максимальный диаметр сверления для противошпинделя |
Φ8 мм |
|
Максимальный диаметр нарезания резьбы для противошпинделя |
М6 |
|
Максимальный диаметр сверления приводной головки для противошпинделя |
Φ8 мм |
|
Максимальный диаметр нарезания резьбы приводной головкой для противошпинделя |
М6 |
|
Инструментальный блок |
Двухрядный, двухсторонний |
|
Токарный инструмент для шпинделя, количество/размер |
7/12x12 + 1/16x16 |
|
Приводная головка для шпинделя, количество/размер |
3/ЕR16 + 2/ЕR16 |
| Торцевой инструмент для шпинделя, количество/размер | 4/ER11/ER16 |
| Торцевой инструмент для противошпинделя, количество/размер | 4/ER11/ER16 |
|
Скорость вращения приводного инструмента |
6000 об/мин |
|
Тип шпинделя/противошпинделя |
Встроенный электрический шпиндель с масляным охлаждением |
| Скорость вращения шпинделя | 8000 об/мин |
| Скорость вращения противошпинделя | 8000 об/мин |
|
Индексация шпинделя / противошпинделя |
0,001° / 0,001° |
| Мощность шпинделя | 2,2 кВт |
| Мощность противошпинделя | 3,5 кВт |
|
Мощность двигателя приводной головки |
0,75 кВт |
|
Общая потребляемая мощность |
13,5 кВт |
|
Габариты |
2770 х 1880 х 1480 мм |
|
Масса |
3300 кг |
Автомат продольного точения предназначен для одновременной совмещенной обработки двумя инструментами с вариантом комплектации до 9 линейных и 2 круговых осей с максимальным диаметром обработки до 25 мм. Конструкция станка состоит из двух независимых инструментальных платформ, а также инструментальной платформы для противошпинделя на которые с применением расширяющих блоков можно суммарно установить до 30 инструментов.
Стандартная комплектация
Система ЧПУ Syntec / FanucГлавный шпиндель (прямой привод) и противошпиндель (прямой привод);
Индексация главного шпинделя 0,001 градус и противошпинделя 0,001 градус – ось С;
Интерфейс податчика прутка;
Вращающаяся направляющаяся втулка;
Ручной маховичок управления
Порты RS232, LAN, USB
Трансформатор 380В
Конвейер обработанных деталей;
Пневматический тормоз главного шпинделя и противошпинделя;
Освещение рабочей зоны;
Сигнальная лампа станка;
Набор инструментов обслуживания станка;
Инструкция по эксплуатации (программирования) системы ЧПУ;
Инструкция по эксплуатации станка.

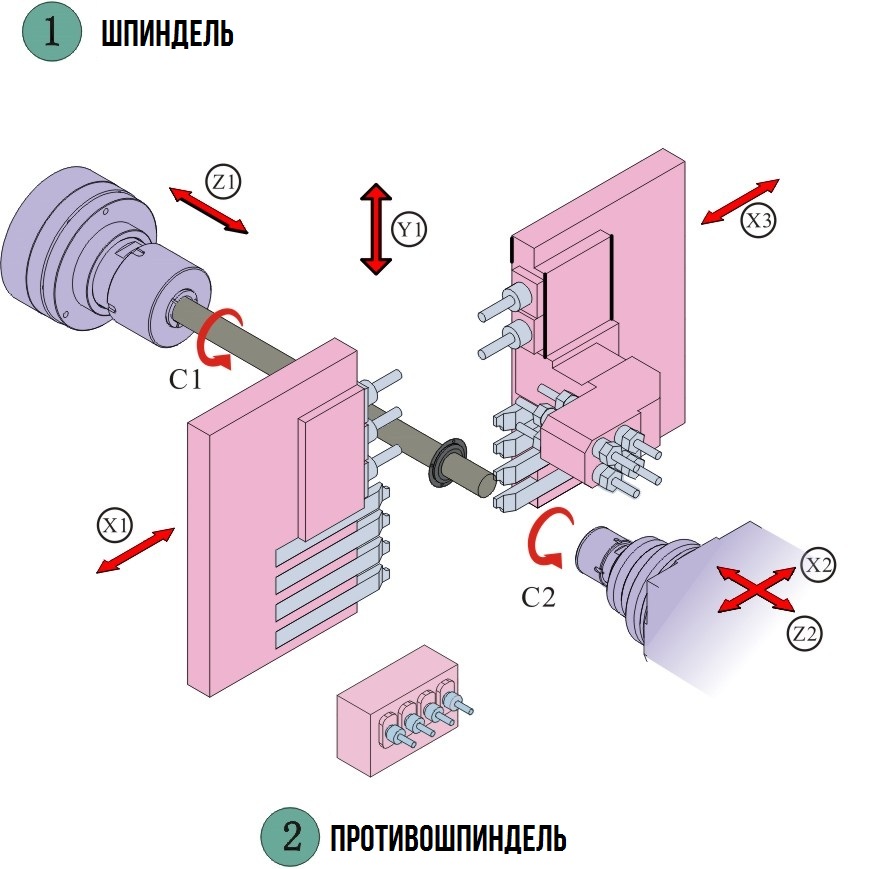

СХЕМА ОБРАБОТКИ
