Сушильная камера для древесины LP-30, LP-50, LP-60

На производстве внедрен стандарт ГОСТ ISO 9001, что позволяет нам отслеживать качество изготовления на всех этапах производства. Сушильные камеры для пиломатериалов изготавливаются из высококачественных комплектующих, как российского так и европейского производства. Сушильная камера для дерева максимально приспособлена для эксплуатации в трудных Российских условиях. При изготовлении сушильных камер мы используем полностью алюминиевый корпус нашего производства и внутреннее оборудование ведущих европейских производителей.

Преимущества сушильных камер LP (производство Россия)

Конструкция камеры - выдерживает снеговую нагрузку до 350 кг/м2.

Система вентиляции состоит из осевых реверсивных вентиляторов. Электродвигатель вентилятора имеет класс теплостойкости Н и предназначен для работы при температуре более 120 град. Степень защиты IP 55.

Система обогрева состоит из теплообменников, которые выполнены из труб из нержавеющей стали с оребрением из алюминия, не создают гальванической пары, что гарантирует долгий срок службы.

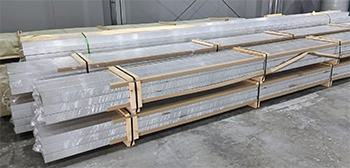

Несущая конструкция сушильных камер выполнена из алюминиевых профилей 160х80х8 мм.

Система теплоизоляции выполнена из двух алюминиевых листов: внутренний гладкий алюминиевый лист и внешний гофрированный алюминиевый лист (высота профиля - 30 мм). В качестве утеплителя используются плиты из минеральной ваты толщиной 100 мм. Общая толщина панели – 130 мм. Внутри кассет мы используем алюминиевые профили, которые укрепляют всю конструкцию камеры, а также предохраняет от оседания утеплителя.

Загрузочные ворота сушильные камеры оснащены алюминиевыми подъемно-откатными воротами с подъёмным механическим приводом.

Отличительные особенности

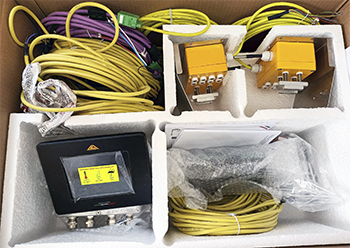

Автоматический контроллер LiTouch

Производитель — Logica (Италия). LiTouch — это естественное продолжение разработки хорошо известной системы контроля Delphi. Этот контроллер был разработан путем объединения наиболее продвинутого контроллера dTouch с функциями Delphi. Как результат была получена система контроля сочетающего в себе простоту Delphi с дружелюбным интерфейсом dTouch. LiTouch в особенности подходит для пользователей, которым необходима простая и при этом полная система контроля для выполнения их собственных сушильных программ и которым не требуется помощь в создании цикла сушки с исчерпывающей базой данных пород древесины, содержащаяся в dTouch. LiTouch позволяет оператору так же записывать сложные циклы сушки, включающие в себя до 30 различных фаз. Управление сушильной камерой (климатические приоритеты, условия окончания фазы сушки) может устанавливаться для каждой фазы, для настроек управления пускателями и для желаемого расчета влажности древесины. LiTouch поставляется с более чем 80 программами для сушки древесины, которые могут использоваться в качестве справочника для оператора. Также представляется возможным сохранить 20 индивидуальных пользовательских программ.

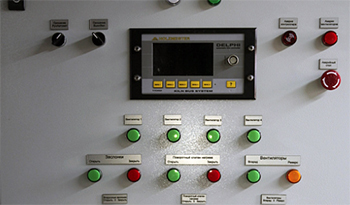

Шкаф управления

Шкаф управления, отвечает самым высоким и современным требованиям, имеет полную электрозащиту, имеет дублирующее управление, полную световую индикацию и максимальную степень надежности. Электрическая панель осуществляет автоматическое или ручное управление всеми функциями сушильного процесса. Индикаторы помогают оператору отслеживать текущее состояние, быстро находить и устранять неисправность. Высококачественные комплектующие Schneider Electric, сборка – Россия.

Воздушные заслонки

Воздушные заслонки, регулируют обмен потока внутреннего воздуха. Размер сечения заслонки 450х450 мм. Приводы Belimo (Швейцария) пропорционально управляют открытием и закрытием воздушных заслонок. Воздушные заслонки расположены, на крыше сушильной камеры.

Трёхходовой кран регулирования подачи теплоносителя

Для подачи теплоносителя в сушильную камеру используется трёхходовой кран ДУ50 с исполнительным приводом производства Belimo (Швейцария). Кран регулирует подачу горячей воды в пропорциональном режиме.

Система нагрева

Система нагрева состоит из биметаллических двухрядных теплообменников: трубы — из нержавеющей стали, ребра — из алюминия. В теплообменнике исключена любая коррозия, обладает повышенной стойкостью к размораживанию системы. Маленький шаг оребрения увеличивает площадь нагревательных элементов. Теплообменники устанавливаются на задней стенке, снабжены ответными фланцами. Теплообменники разработаны специалистами нашей компании в полном соответствии с требованиями эксплуатации в сушильных камерах, изготавливаются по индивидуальному заказу. Ресурс данных теплообменников – 20 лет. Произведены в России.

Верхние и боковые шторки

Служат для равномерного прохождения воздушного потока через штабель.

Система вентиляции

Состоит из осевых вентиляторов, которые устанавливаются на алюминиевой ферме над подвесным потолком. Электродвигатель вентилятора SIEMENS мощностью 3 кВт, предназначен для работы при температуре более 115°С (класс теплостойкости Н), и влажности 100%, в тропическом исполнении, скорость вращения вала 1500 об/мин., степень защиты IP 55 (пылезащищенный, защита от водяных струй со всех сторон), необслуживаемый, поэтому практически исключен выход двигателя из строя. Ресурс работы составляет порядка 10 -15 лет. Крыльчатка вентилятора  алюминиевая реверсивная с симметричным профилем для обеспечения одинаковой эффективности при вращении в обоих направлениях, благодаря идеальной заводской балансировке и калибровки угла атаки лопастей под рабочую мощность двигателя, достигается максимальный КПД и вследствие этого происходит экономия энергии. Рабочая температура от -80 С до +300 С. Несущие обечайки вентиляторов выполнены из алюминия.

Подвесной потолок

Состоит из профильных алюминиевых листов, установленных на специальные направляющие, что обеспечивает простоту монтажа и даёт доступ к вентиляторам при проведении их обслуживания.

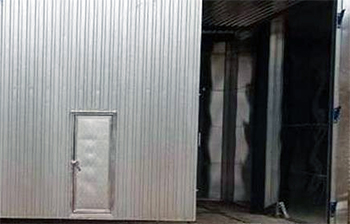

Смотровые двери

Располагаются в воротах и на задней стенке сушильной камеры. Изготовлены из алюминиевого корпуса с силиконовыми прокладками, с термоизоляцией как в стенах камеры. Оборудованы удобным замком. Наличие двух инспекционных дверей позволяет удобно контролировать все датчики и сам процесс сушки.

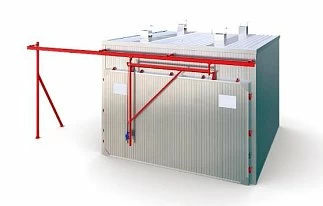

Ворота подъёмно-откатного типа

Каркас изготовлен из алюминиевого профиля, механически скреплённого друг с другом винтами из нержавеющей стали и снабженного тягами для обеспечения устойчивости и прочности. Имеют девять точек прижима. Ворота идеально изолированы благодаря специальному профилю из твердого силикона по всему периметру ворот. Для подъёма ворот используется механическая алюминиевая тележка с редуктором, которая обеспечивает легкий подъём и сдвиг ворот. Монорельс крепится на мощные алюминиевые кронштейны.
