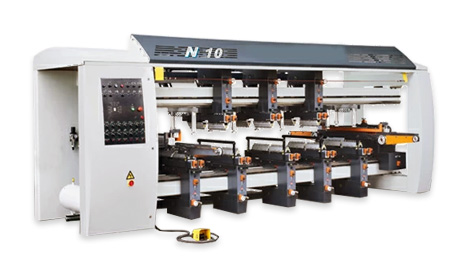

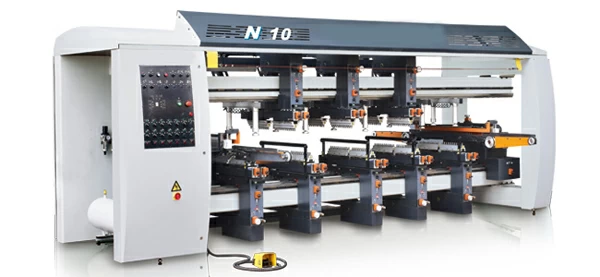

Сверлильно-присадочный станок N10

Цена: по запросу у.е

Оставить заявку

Предназначен для сверления плитных материалов вертикально и горизонтально с возможностью установки шкантов. Применяется предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции. Сверлильно присадочный чпу необходим для мебельных производств, выпускающих большой ассортимент продукции.







Схема обработки.


Ширина обрабатываемых деталей (мм) 310-3500
Маскимальная толщина обрабатываемых деталей (мм)  60
Максимальное расстояние между вертикальными суппортами (мм)  170-3400
Наибольшая глубина вертикального сверления (мм)  60
Наибольшая глубина горизонтального сверления (мм)  40
Количество сверлильных суппортов (шт) 2
горизонтальных (левый и правый) 2х3=6 сверху
вертикальных 2х5=10 снизу
Количество шпинделей на суппортах (шт) 21
горизонтальном левом 21
горизонтальном правом  11х6
вертикальном 11х10
Общее количество вертикальных шпинделей (шт)  179
Общее количество шпинделей (шт)  218
Расстояние между центрами шпинделей (мм)  32
Частота вращения сверлильных шпинделей (об/мин)  2800
Мощность электродвигателя вертикального шпинделя (КВт)  2,2х5
Мощность электродвигателя вертикального шпинделя (КВт)  2,2х3
Мощность электродвигателя горизонтального шпинделя (КВт)  1,85х2
Скорость подачи (м/мин)  60
Мощность электродвигателя подачи (КВт)  0,37х2
Суммарная мощность (КВт)  22,04
Высота рабочего стола (мм)  915
Габаритные размеры (мм)  5535х1980х2200
Масса станка (кг) 4500
