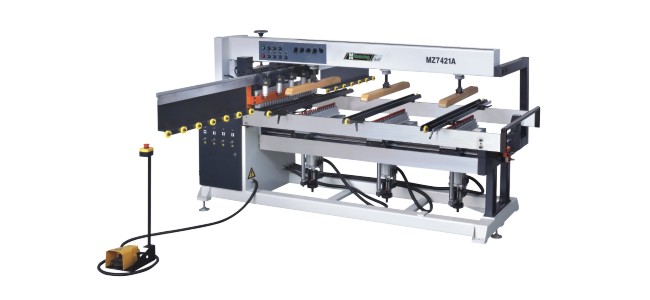

Сверлильно-присадочный MZ 7421А

Цена: по запросу

Оставить заявку

Станок проходного типа предназначен для сверления за один проход сквозных и глухих отверстий под шканты, стержень стяжки в торцах деталей и отверстий под фурнитуру в деталях мебели. Станок работает в полуавтоматическом режиме. Применяется предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, он обеспечивает сверление большинства карт присадки за один проход детали.





Схема обработки.

Расстояние между вертикальными сверлильными суппортами (мм) :
наименьшее 150
наибольшее 1700
Наибольшая глубина вертикального сверления (мм)  75
Наибольшая глубина горизонтального сверления (мм)  85
Количество сверлильных суппортов (шт) :
горизонтальных (левый) 1
вертикальных 3
Количество шпинделей на суппортах (шт) :
горизонтальном левом 21
вертикальном 3х21
Общее количество шпинделей (шт)  84
Расстояние между центрами шпинделей (мм)  32
Частота вращения сверлильных шпинделей (об/мин)  2700
Мощность электродвигателя вертикального шпинделя (КВт)  1,5х3
Мощность электродвигателя горизонтального шпинделя (КВт)   1,5
Высота рабочего стола (мм)  860
Габаритные размеры (мм)  2900х1250х1500
Масса станка (кг) 1040
