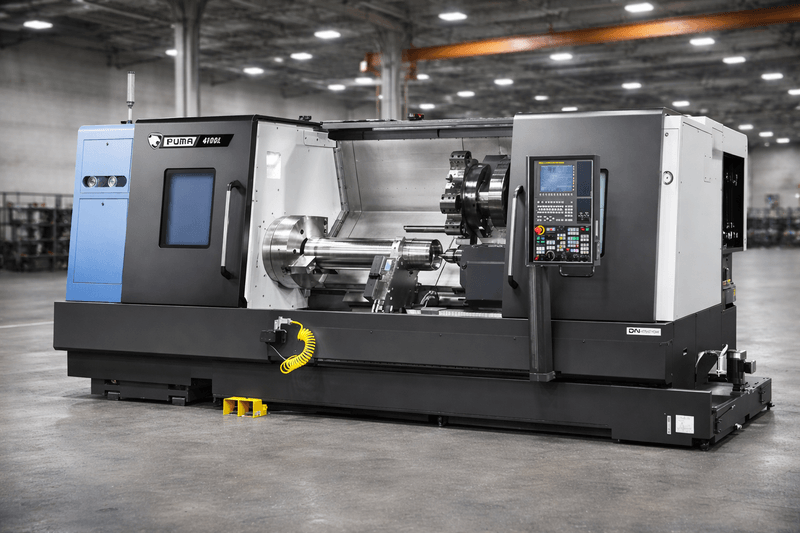

Эволюция токарных станков по металлу: путь развития от истоков до современности

Токарный станок по праву считается фундаментальным столпом промышленного производства, заслужив в инженерной среде почетный статус «матери всех станков». Его базовый принцип — формирование геометрии изделия путем вращения заготовки относительно неподвижного резца — заложил основу для развития всей современной техносферы. Эволюция этого оборудования отражает путь человечества от использования мускульной силы до создания сложнейших комплексов, оперирующих величинами нанометрового диапазона.

История токарной обработки — это непрерывный поиск идеальной точности и абсолютной повторяемости. Каждая эпоха привносила инновационные решения в области привода, фиксации и управления, превращая агрегат из примитивного ремесленного приспособления в центральный элемент глобальных производственных экосистем. Понимание этого исторического пути позволяет проследить, как качественные изменения в способах обработки металла становились катализаторами мировых промышленных революций.

Зарождение и ранние этапы токарного дела

Первые шаги в области токарной обработки были предприняты человечеством задолго до становления металлургии в ее современном понимании. Начальный этап эволюции характеризуется применением простейших физических принципов и мускульной энергии, которые стали фундаментом для будущих инженерных достижений. Переход от двухцентровых схем Древнего Египта к средневековым механизмам позволил мастеру освободить руки для управления инструментом.

Археологические находки подтверждают, что технологии вращательной обработки возникли ещё в эпоху неолита. Костяные и деревянные изделия со следами ротационной обработки показывают, что принципы точения были освоены задолго до появления первых великих цивилизаций.

Технологические решения Древнего мира и Античности

Наиболее ранние свидетельства существования прототипов токарного оборудования относятся к Древнему Египту периода около 1300 года до нашей эры. В ту эпоху устройство представляло собой конструкцию из двух неподвижных центров, между которыми фиксировалась заготовка. Механизм действия основывался на возвратно-поступательном движении: помощник мастера обматывал веревку вокруг детали и поочередно тянул за ее концы. Такая схема требовала участия минимум двух человек, так как сам мастер должен был обеими руками удерживать резец, прижимая его к вращающейся поверхности.

В период Античности, около 650 года до нашей эры, технология получила развитие благодаря внедрению лучкового привода. Этот механизм работал по принципу, схожему с использованием лука для добычи огня: тетива оборачивалась вокруг заготовки, и при движении лука вперед-назад деталь совершала вращательные движения. Несмотря на простоту, это позволило повысить стабильность процесса.

Таблица: технические характеристики и особенности эксплуатации ранних токарных устройств

Древние мастера также применяли абразивные методы для обработки сверхтвердых материалов. При изготовлении сосудов и колонн из гранита использовались кварцевый песок и корунд, которые подавались в зону контакта под определенным углом. Это позволяло достигать высокой чистоты поверхности, недоступной при использовании примитивных резцов того времени.

Средневековые инновации и мускульный привод

Существенный качественный скачок произошел в XIV–XV веках, когда в Европе начали распространяться модели с ножным приводом. Ключевым элементом конструкции стал очеп — упругая деревянная жердь, закрепленная над рабочей зоной. К концу жерди привязывалась бечевка, которая оборачивалась вокруг заготовки и крепилась к ножной педали. При нажатии на педаль бечевка натягивалась, заставляя деталь вращаться и сгибая жердь, а при отпускании — упругость дерева возвращала систему в исходное положение. Это изобретение позволило токарю работать в одиночку, освободив обе руки для точного управления резцом.

К началу XVI века на смену гибкому очепу пришел кривошипно-шатунный механизм. Это позволило преобразовать возвратно-поступательное движение педали в непрерывное однонаправленное вращение. Великий изобретатель Леонардо да Винчи в своих чертежах предложил использовать маховик для накопления инерции, что обеспечивало плавность хода и позволяло обрабатывать более плотные материалы. Хотя многие идеи да Винчи остались на бумаге, они заложили теоретический фундамент для перехода от ремесленного инструмента к полноценной промышленной машине.

Технологический прорыв эпохи промышленной революции

Вторая половина XVIII века ознаменовалась переходом от мануфактурного производства к машинному, что потребовало принципиально иного уровня точности при изготовлении металлических деталей. Токарный станок в этот период трансформировался из вспомогательного устройства в высокоточный агрегат, способный обрабатывать сталь и чугун с минимальными погрешностями.

Современное машиностроение обязано своим существованием двум ключевым инновациям этой эпохи: жесткой металлической станине и механизированному суппорту. Если раньше точность детали зависела от твердости руки токаря, то теперь она стала определяться геометрической точностью самого оборудования. Это позволило создавать детали, характеристики которых не зависели от физической усталости мастера.

Механизация подачи и изобретение суппорта

До начала XVIII века главной проблемой металлообработки оставалась невозможность удержать резец вручную при снятии массивной стружки с твердой заготовки. Решение этой задачи привело к созданию суппорта — устройства, которое жестко фиксирует инструмент и перемещает его по заданным направляющим. Рассмотрим два ключевых этапа развития этого узла, ставшего революционным для всей отрасли.

Суппорт Андрея Нартова

Механик Андрей Нартов в период с 1712 по 1729 год разработал серию станков, в которых впервые была реализована идея самоходного суппорта. Механизм работал за счет ходового винта, который получал вращение от общего привода и перемещал резцедержатель вдоль заготовки. Это позволило исключить человеческий фактор из процесса формирования геометрии детали, обеспечив идеальную цилиндричность и возможность нарезания точных резьб. Нартов также внедрил систему сменных зубчатых колес для изменения шага подачи.

Цельнометаллические конструкции Вокансона

В 1751 году французский изобретатель Жак де Вокансон сделал следующий важный шаг, создав первый полностью задокументированный цельнометаллический станок. В отличие от предшественников, использовавших деревянные рамы, Вокансон применил массивную чугунную станину и V-образные направляющие. Такая конструкция обеспечивала колоссальную жесткость и вибростойкость, что было критически важно для обработки массивных железных валов паровых машин. Его разработка стала прообразом универсального оборудования, где точность перемещения узлов была заложена в саму архитектуру машины.

Специализированные винторезные установки

До появления фундаментальных работ Модсли инженеры десятилетиями искали способы автоматизировать нарезку резьбы. В 1569 году француз Жак Бессон разработал установку, способную нарезать конические и цилиндрические винты с помощью сменных механических копиров. Это стало первым успешным опытом ухода от ручной разметки и трудоемкого опиливания каждой детали напильником.

В конце XVIII века механики Джесси Рамедон и Сено представили свои варианты винторезных машин, где алмазный инструмент перемещался за счет вращения эталонного винта. В этих конструкциях уже присутствовал полноценный блок сменных шестерен, позволяющий нарезать резьбу с различным шагом. Данные разработки доказали возможность механического задания параметров изделия, что стало важным шагом к эпохе глобальной стандартизации.

Эпоха Генри Модсли и фундамент стандартизации

На рубеже XVIII и XIX веков британский инженер Генри Модсли синтезировал накопленный опыт и создал токарно-винторезный станок, который по своей компоновке практически не отличается от современных универсальных моделей. Его работа в 1797–1800 годах завершила формирование облика классического металлообрабатывающего оборудования.

Модсли усовершенствовал суппорт, сделав его крестовым, что позволило перемещать резец как в продольном, так и в поперечном направлениях с высокой точностью. Однако его главным вкладом в мировую индустрию стала концепция стандартизации. До этого каждый болт и каждая гайка были уникальными, что делало ремонт техники невозможным без индивидуальной подгонки деталей.

Значение инноваций Модсли для промышленности:

• Внедрение эталонного ходового винта — позволило нарезать резьбу с идеальным шагом, недоступным для ручного исполнения.
• Создание наборов метчиков и плашек — обеспечило возможность массового производства стандартных крепежных элементов.
• Принцип взаимозаменяемости — детали, изготовленные на разных машинах по единым стандартам, стали подходить друг к другу без дополнительной подгонки.
• Унификация технических параметров — заложила основу для развития конвейерного производства.

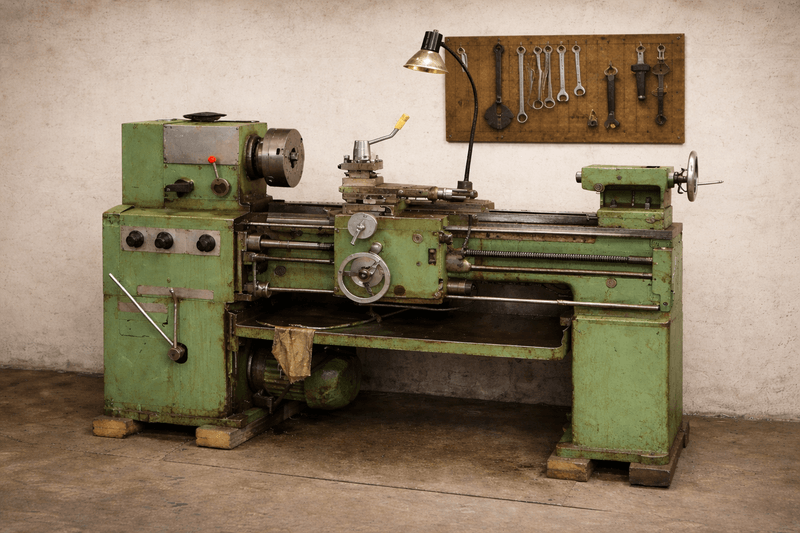

Эволюция специализированного и автоматического оборудования

Вторая половина XIX века стала периодом бурной дифференциации токарного оборудования. Рост потребностей оборонной, железнодорожной и зарождающейся автомобильной промышленности требовал не просто универсальных решений, а машин, способных выполнять специфические задачи обработки металлов с максимальной скоростью. В этот период фокус инженеров сместился на многоинструментальную обработку и автоматизацию циклов.

Промышленная автоматизация этого времени опиралась на использование сложных механических систем управления. Появление тяжелых вертикальных агрегатов позволило обрабатывать заготовки диаметром более 20 метров и массой свыше 200 тонн.

Револьверные головки и первые станки-автоматы

Одним из самых значимых изобретений этого периода стал револьверный станок, созданный американцем Стивеном Фитчем в 1845 году. Необходимость массового производства стрелкового оружия требовала выполнения множества последовательных операций: сверления, растачивания и обточки. Фитч предложил заменить обычный резцедержатель вращающейся головкой, в которой одновременно закреплялось до восьми различных инструментов. Это позволило менять оснастку за секунды, не останавливая процесс, что значительно увеличило производительность.

Дальнейшее развитие этой идеи привело к появлению полноценных автоматов. В 1873 году Кристофер Спенсер разработал первый универсальный токарный автомат, где управление движениями суппорта осуществлялось с помощью системы кулачков и распределительных валов.

Особенности механической автоматизации того времени:

• Кулачковое управление — программа обработки задавалась формой металлических дисков, которые физически перемещали рычаги подач.
• Многошпиндельные системы — появление техники, способной одновременно обрабатывать несколько заготовок в разных патронах.
• Специализация по габаритам — создание лоботокарных моделей для плоских деталей большого диаметра и карусельных станков для тяжелых заготовок.

Инновации в материалах и инструментах

На рубеже веков произошла революция в области металлургии режущего инструмента, изменившая требования к мощности оборудования. В 1868 году Роберт Мушет разработал самозакалку стали, что позволило резцам сохранять твердость при значительном нагреве. Вскоре Фредерик Тейлор и Маунсел Уайт представили быстрорежущую сталь, благодаря которой скорости резания возросли в несколько раз.

Для эффективного использования новых сплавов конструкторам пришлось радикально увеличить жесткость станин и мощность приводов. Появление твердых сплавов на основе карбида вольфрама в середине 1920-х годов потребовало разработки моделей с еще более высокими оборотами шпинделя. Инструмент стал сборным, что позволило быстро менять изношенные пластины без полной переточки резца.

Электрификация и переход к индивидуальному приводу

До конца XIX века большинство заводов использовали систему группового привода: один мощный паровой двигатель вращал длинный трансмиссионный вал под потолком цеха, от которого к каждой единице техники шли кожаные ремни. Такая система была неэффективной, шумной и опасной. Революция произошла с внедрением электричества, которое изменило саму компоновку цехов.

В 1890-х годах, после изобретения трехфазного асинхронного двигателя, станки начали оснащаться индивидуальными моторами. Это позволило избавиться от громоздких ременных передач и дало возможность регулировать скорость вращения шпинделя независимо для каждой машины. Электрификация не только повысила КПД, но и позволила конструкторам создавать более компактные и мощные агрегаты, способные эффективно работать с быстрорежущими сталями.

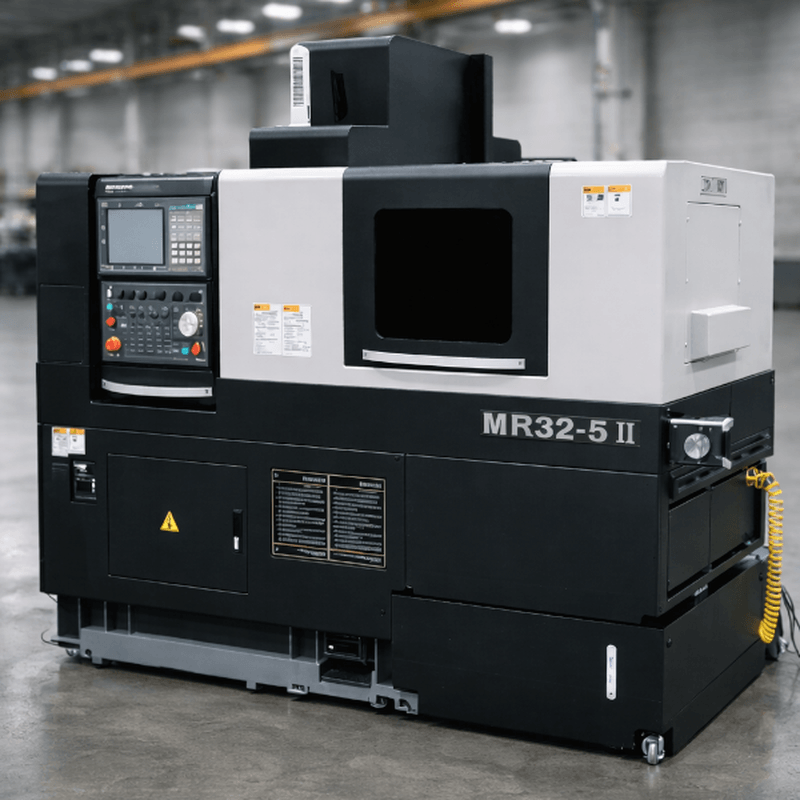

Цифровая трансформация и внедрение систем ЧПУ

Середина XX века ознаменовалась второй великой революцией в станкостроении — переходом от механического управления к программному. Если промышленная революция XVIII века заменила руку мастера суппортом, то цифровая трансформация заменила механические системы управления алгоритмами, записанными в памяти машины.

Этот переход стал ответом на потребности аэрокосмической отрасли, требовавшей изготовления деталей со сложной криволинейной геометрией. Точность и повторяемость вышли на уровень, недоступный при ручном управлении. В современных условиях реализуют комплексные инжиниринговые проекты, интегрируя программные алгоритмы в механическую базу оборудования для достижения микронной точности.

Становление числового программного управления

История ЧПУ началась в конце 1940-х годов в США. Инженер Джон Парсонс предложил использовать вычислительные машины для расчета координат движения инструмента при изготовлении сложных лопастей вертолетов. В 1952 году совместно с Массачусетским технологическим институтом был представлен первый прототип с программным управлением.

В 1960-х годах технология была адаптирована для токарной группы. Это позволило автоматизировать обработку деталей со сложной геометрией: сфер, конусов и фасонных поверхностей. Ранее такие задачи требовали использования дорогостоящих механических копиров. С появлением микропроцессоров в 1970-х годах системы управления стали компактными и получили возможность редактирования программ непосредственно на рабочем месте оператора.

Технологическая база станков с ЧПУ

Внедрение ЧПУ потребовало полной переработки механической части токарных станков с программным управлением. Традиционные узлы не могли обеспечить ту скорость и точность позиционирования, которую требовала электроника. В конструкцию были введены принципиально новые элементы.

Ключевые технические изменения:

• Шарико-винтовые пары (ШВП) — заменили обычные ходовые винты, полностью устранив люфты и обеспечив точность перемещения до микрона.
• Сервоприводы — высокоточные электродвигатели с обратной связью, позволяющие мгновенно изменять скорость по команде контроллера.
• Энкодеры — датчики, которые в реальном времени сообщают системе управления точное положение инструмента для мгновенной коррекции траектории.
• Автоматические револьверные головки — обеспечили смену до 24 инструментов в рамках одного цикла без участия человека.

В результате внедрения ЧПУ достигнута невероятная повторяемость: система может изготовить тысячи идентичных изделий. Это сделало программное управление стандартом современного машиностроения, обеспечив гибкость производства — для перехода на новое изделие достаточно загрузить другую программу в память станка. Пример модели MR32-5 II иллюстрирует, как сочетание ШВП, сервоприводов и ЧПУ позволяет достигать микронной точности и высоких скоростей при серийном производстве.

Интеграция искусственного интеллекта и цифровых экосистем

В XXI веке токарный станок перестал быть просто устройством для резания металла. Сегодня это сложная киберфизическая система, интегрированная в единое информационное пространство предприятия. Современный этап эволюции характеризуется переходом от простой автоматизации к интеллектуальному управлению, где оборудование способно самостоятельно корректировать рабочие процессы.

Индустрия 4.0 привнесла в станочный парк технологии дополненной реальности и глубокую аналитику данных. Это позволяет специалистам не только контролировать процесс резания, но и видеть полную картину состояния агрегатов в режиме реального времени, анализируя ошибки и настраивая узлы удаленно.

Искусственный интеллект и адаптивная обработка

Главным трендом последних лет стало внедрение искусственного интеллекта (ИИ) в системы управления. В отличие от классического ЧПУ, которое строго следует заданной программе, интеллектуальные системы используют адаптивные алгоритмы. Оборудование оснащается датчиками, которые в реальном времени отслеживают вибрацию, температуру и нагрузку на шпиндель.

Механизмы интеллектуального воздействия:

• Адаптивная коррекция режимов — при фиксации чрезмерного нагрева или вибрации система мгновенно снижает подачу, предотвращая поломку инструмента.
• Мониторинг состояния резца — ИИ анализирует шум и потребление энергии, сообщая о необходимости замены пластин до того, как они испортят деталь.
• Предиктивная диагностика — алгоритмы предсказывают износ подшипников или направляющих, позволяя планировать обслуживание без внезапных остановок цеха.

Гибридные методы и многоосевая обработка

Современный этап развития стирает границы между различными видами станочных работ. Новые токарные центры оснащаются осями Y и C, что превращает их в многофункциональные системы, способные выполнять полноценное фрезерование и сверление без повторной установки детали. Это гарантирует идеальную соосность всех поверхностей изделия.

Важнейшим инновационным направлением стала интеграция аддитивных технологий. Станки, совмещающие токарную обработку с 3D-печатью металлом, позволяют сначала нарастить сложную геометрию методом лазерной наплавки, а затем произвести чистовую обточку. Такой подход незаменим при производстве уникальных деталей с внутренними каналами охлаждения или при восстановлении изношенных дорогостоящих валов.

Многовековая эволюция токарных станков наглядно демонстрирует масштаб технологического прогресса: от простейших деревянных приспособлений до интеллектуальных систем. Несмотря на радикальную смену источников энергии, базовый принцип вращения заготовки остается ключевым методом создания деталей. Многолетняя экспертиза группы компаний LESPT позволяет современным предприятиям внедрять передовые технологии обработки, используя профессиональные услуги инжиниринга для проектирования и запуска эффективных производственных линий. Токарная обработка превращается в высокоточный и автономный процесс, который продолжит определять облик мировой промышленности в ближайшие десятилетия.
