Вакуумные пресс-сушилки VML-5

Цена: по запросу
Добавить в корзину

Купить в 1 клик

Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики

Предназначены для сушки пиломатериалов хвойных, твердолиственных, ценных, экзотических, а также любых других пород с высокой производительностью и без дефектов традиционной конвективной сушки. Пресс-вакуумная сушилка состоит из нержавеющей стальной камеры, которая полностью герметична. Верх камеры закрыт эластичным резиновым покрытием. Доски укладываются внутрь камеры слоями, чередуясь с алюминиевыми нагревательными пластинами. Термомасляный насос обеспечивает циркуляцию термомасла внутри пластин. Термомасло нагревается внешним бойлером, а вакуум внутри камеры создает жидкостная вакуумная помпа. При создании вакуума резиновая мембрана под действием атмосферного давления прижимает штабель досок к полу камеры с давлением до 9500 кг/м2. Таким образом, сушка древесины происходит в вакууме под давлением. При таком методе сушки древесина не деформируется, а наоборот выравнивается.

СХЕМА ВАКУУМНОЙ ПРЕСС СУШИЛЬНОЙ КАМЕРЫ:

Без имени-5.jpg

1. Камера

2. Резин. мембрана

3. Рамка

4. Резин. уплотнитель

5. Древесина

6. Нагрев. пластины

7. Шланги

8. Вод. помпа

9. Нагреватель

10. Термоизоляция

11. Вакуумная помпа

Когда внутри камеры создается вакуум, резиновая мембрана, образующая крышку камеры, прижимается атмосферным давлением к верхней части штабеля, в котором каждый слой досок проложен нагревательными пластинами. Таким образом, штабель сжимается между полом камеры и резиновой мембраной с давлением, близким атмосферному, что эквивалентно примерно 9500 кг/м2. Это означает, что в течение всего процесса сушки каждый слой древесины сжимается между двумя нагревательными пластинами с давлением около 9 тонн на 1 м2. В результате сушки мы получим не только высушенную, но также и очень ровную древесину, которая, в любом случае, не будет более деформироваться.

Сушка в вакууме под давлением позволяет применять более жесткие режимы сушки без повреждения древесины, при этом скорость сушки в 8-10 раз выше, чем при сушке традиционными методами. Например, бук толщиной 32 мм высыхает в этих камерах до влажности 8% за 20 часов, а сосна 25 мм – всего за 12 часов. Кроме того, вакуумные пресс-сушилки занимают немного места, не нуждаются в фундаменте и расходуют меньше тепловой и электрической энергии. Объем одноразовой загрузки камер от 1,5 до 10 м3 позволяет использовать их как на крупных фабриках и заводах, так и на предприятиях с небольшим суточным объемом переработки. Пресс-камеры собраны только из комплектующих следующих фирм: Siemens, Busch Vacuum, Wilo. Главной особенностью нашего оборудования является возможность получения на нем ТМД (Термо Модифицированной Древесины) обработка происходит при 230С˚. Программа сушки устроена таким образом, что при попадании древесины в камеру, автоматика сама определяет степени влажности, и начинает работу с нужного шага, а именно с шага при котором будет максимально снято напряжение и гарантировано отсутствие трещин. Высокие температуры, это большая пожароопасность, поэтому мы предусмотрели 3 аварийных автоматических способа быстрого снижения температуры. Требования к персоналу: управление камерой осуществляется оператором, загрузка-выгрузка двумя рабочими.

Без имени-7.jpg

Камера оборудована пультом управления со встроенным контроллером Siemens S7 1200. Он управляет всеми параметрами, заданными оператором в начале процесса сушки (влажность, температура и давление), и регулирует работу исполнительных устройств, поступающей с датчиков внутри камеры.

Без имени-8.jpg

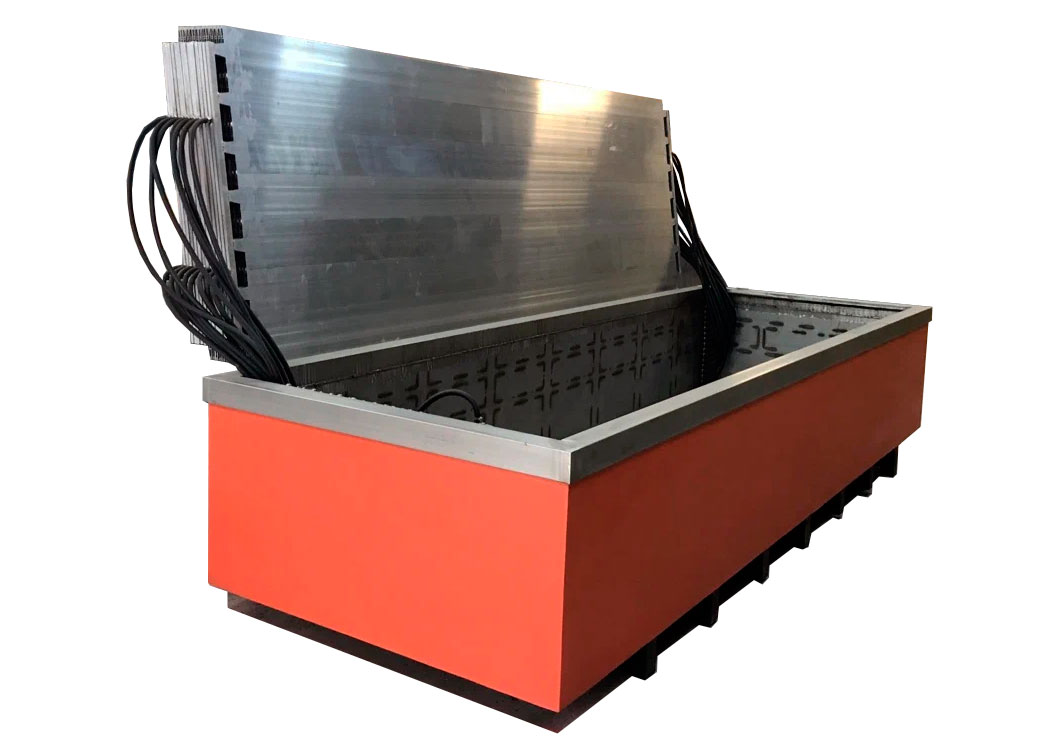

Сушильная камера представляет собой резервуар из нержавеющей стали AISI 304. Важной деталью камеры является крышка, представляющая из себя рамку, с натянутой на нее специальной силиконовой мембраной. Камера имеет 5 лет гарантии от коррозии, вызываемой органическими кислотами, выделяющимися из древесины.

Без имени-10.jpg

Камера оснащена вакуумной помпой Boosh установленной на отдельной раме вместе с конденсором или сверху камеры. Для уменьшения потребления электроэнергии, вакуумная помпа отключается при достижении в камере заданного уровня вакуума.

Без имени-9.jpg

Загрузка древесины осуществляется вручную. Каждый слой досок прокладывается алюминиевыми нагревательными пластинами.

Без имени-14.jpg

Нагрев древесины осуществляется прямым контактом с нагревательными пластинами. Каждая нагревательная пластина подключается к камере посредствам высокотемпературных рукавов высокого давления. Процесс обмена теплом между пластиной и древесиной становится более эффективным благодаря создаваемому давлению. Фактически, давление способствует высокой скорости передачи тепла и, соответственно, позволяет выпарить большее количество воды.


Комплектация камеры

Сушильная камера

к-т.

Силовой шкаф с контроллером и монитором Siemens

к-т.

Количество нагревательных пластин

15+1

Автоматический дренаж

к-т.

Электробойлер

60 кВт. Возможна установка с газовым термомасляным котлом (опция)

Конденсер

к-т.

Порт под компьютер

к-т.

Вакуумная установка

к-т.

Силиконовая мембрана высокотемпературная +260˚С  к-т.
Насос циркуляционный высокотемпературный 1 шт.
3-х ходовой кран 1 шт.
Охлаждающая система, нержавеющий теплообменник
к-т.

Технические характеристики

Вместимость пиломатериалов (м³)

(в зависимости от толщины пиломатериалов при 35 мм)

5

Размеры нагревательных пластин (м)

6х1,4

Производительность вакуумной установки (м³/час)

225

Установленная мощность (кВт)

60

Длина (м)

7,0

Ширина (м)

2,2

Высота (м)

2,5

Вес сушильной камеры без пластин (кг)

2500

Вес алюминиевых пластин (кг)

1650
