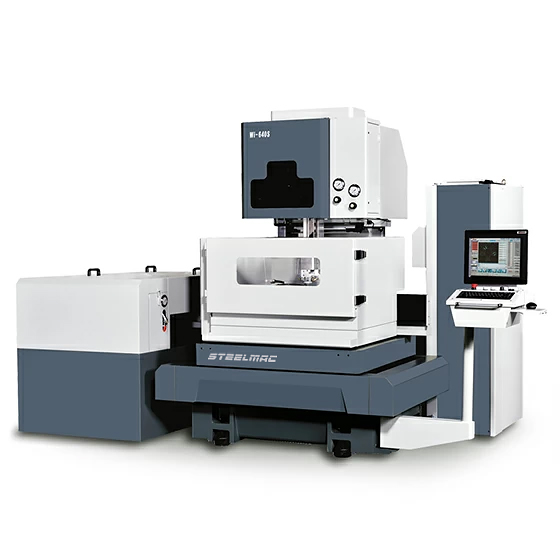

Электроэрозионные проволочно-вырезные станки JSEDM Wi-200S, Wi-430S, Wi-530S (погружного типа, сервопривода)

Электроэрозионные проволочно-вырезные станки JSEDM Wi-200S, Wi-430S, Wi-530S (погружного типа, сервопривода)
Артикул: 11945
Макс. размер заготовки:
550х470х(115/150) - 870х520х295 мм
Макс. вес заготовки: 300 - 700 кг
Угол наклона проволоки:
±15˚/120 (140/145 опция) (±22,5˚/100, ±30˚/30) - ±15˚/165 (±22,5˚/100, ±30˚/80, ±45˚/45) мм
Цена: по запросу
Добавить в корзину

Запросить цену

Макс. размер заготовки:
550х470х(115/150) - 870х520х295 мм
Макс. вес заготовки: 300 - 700 кг
Угол наклона проволоки:
±15˚/120 (140/145 опция) (±22,5˚/100, ±30˚/30) - ±15˚/165 (±22,5˚/100, ±30˚/80, ±45˚/45) мм
Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Комплектация
  • Доставка

Тех. хар-ки/Модель

Ед. изм

Wi-200S

Wi-430S

Wi-530S

Тип обработки



Погружной

Погружной

Погружной

Тип приводов



Сервопривода

Сервопривода

Сервопривода

Рабочая зона станка









Макс. габариты заготовки (Д х Ш х В)

мм

550 х 470 х (115 / 150)

700 х 540 х 295

870 х 520 х 295

Макс. размеры рабочего стола (Д х Ш)

мм

450 х 400

640 х 500

740 х 680

Макс. вес заготовки

кг

300

500

700

Оси станка









Количество осей

шт

5 (X / Y / Z / U / V)

5 (X / Y / Z / U / V)

5 (X / Y / Z / U / V)

Тип приводов по осям: X / Y / Z / U / V



Сервопривода

Сервопривода

Сервопривода

Кол-во одновременно управляемых осей

шт

4 оси: X / Y / U / V

4 оси: X / Y / U / V

4 оси: X / Y / U / V

Перемещение по осям: X / Y / Z

мм

210 / 200 / (120 / 155)

400 / 300 / 300

500 / 300 / 300

Перемещение по осям: U / V

мм

30 / 30

100 / 100

100 / 100

Скорость подачи стола по осям X / Y

мм/мин

0~400 (0~800)

0~400 (0~800)

0~400 (0~800)

Электрод-проволока









Материал проволоки



Латунь

Латунь

Латунь

Диаметр проволоки

мм

Ø 0,10 ~ 0,33

Ø 0,10 ~ 0,33

Ø 0,10 ~ 0,33

Масса катушки проволоки

кг

5 (10 опция)

5 (10 опция)

5 (10 опция)

Угол наклона проволоки (опция) / Высота заготовки

град

±15˚/120 (140/145 опция)

(±22,5˚/100, ±30˚/30)

±15˚/165 (±22,5˚/100, ±30˚/80, ±45˚/45)

±15˚/165 (±22,5˚/100, ±30˚/80, ±45˚/45)

Нагрузка по осям

кг*с (Н)

10 кг*с (100 Н)

10 кг*с (100 Н)

10 кг*с (100 Н)

Скорость подачи проволоки

м/мин

0 ~ 15 м/мин

0 ~ 15 м/мин

0 ~ 15 м/мин

Натяжение проволоки

г*с (Н)

200~24000г*с (2~24Н)

200~24000г*с (2~24Н)

200~24000г*с (2~24Н)

Диэлектрик (вода)









Объём бака для диэлектрика (воды)

л

450

570

570

Тип фильтра бака воды / Скорость фильтрации

л/мин

Бумажный / 40

Бумажный / 40

Бумажный / 40

Контроль качества диэлектрика (воды)



Автоматический

Автоматический

Автоматический

Объём бака для ионообменной смолы

л

5 (10 опция)

5 (10 опция)

5 (10 опция)

Контроль проводимость диэлектрика (воды)

Ω.cm

(2,5 ~ 5,0) х 104

(2,5 ~ 5,0) х 104

(2,5 ~ 5,0) х 104

Система ЧПУ









Операционная система



Windows

Windows

Windows

Устройство управления



ПК 64 битный

ПК 64 битный

ПК 64 битный

Оперативная память

ГВ

RAM 4GB

RAM 4GB

RAM 4GB

Жесткий диск (Solid State Drive - твердотельный накопитель)

ГВ

SSD 64GB

SSD 64GB

SSD 64GB

Программная платформа



NET Framework

NET Framework

NET Framework

Диагональ монитора системы ЧПУ



15” TFT - сенсорный

15” TFT - сенсорный

15” TFT - сенсорный

Мин. устанавливаемое значение шага (дискретность)

мкм

0,001

0,001

0,001

Макс. отрабатываемое значение

мм

±999,999

±999,999

±999,999

Генератор









Генератор импульсов



МОП транзисторы

МОП транзисторы

МОП транзисторы

Питание сети

АС

Переменный ток

Переменный ток

Переменный ток

Максимальный выходной ток

А

25А

25А

25А

Напряжение без нагрузки

В

96 В

96 В

96 В

Электропитание









Электропитание

В, Гц.

3 фазы, 380В, 50 Гц

3 фазы, 380В, 50 Гц

3 фазы, 380В, 50 Гц

Общее электропотребление (без системы охлаждения воды)

кВА

13 (11)

13 (11)

13 (11)

Габаритные размеры станка









Габаритные размеры станка (L х W х H)

мм

2300 х 2200 х 2150

2600 х 2200 х 2150

3000 х 2650 х 2250

Вес станка

кг

1700

2100

2450


Предназначены для производства штампов и пресс-форм, важное преимущество этих моделей - высокая точность (материал должен быть электропроводным).

Станина 2.jpg

Станок 2.jpg

Стандартная комплектация:

·      Система ЧПУ на базе Windows с сенсорным экраном 15” TFT

·      Пульт дистанционного управления

·      Серводвигатели по осям X / Y / Z / U / V

·      Устройство наклона проволоки под углом ±15˚

·      Автоматическое приспособление

для вертикального выравнивания проволоки

·      Бак для диэлектрика (воды)

·      Бака для ионообменной смолы

·      Трёхцветная лампа индикации состояния работы станка

·      Приспособление для замены направляющих фильер

·      Приспособление для вертикального выравнивания проволоки

·      Прижимы для крепления заготовок

·      Инструмент для обслуживания станка (инструментальный ящик)

·      Руководство по эксплуатации

Комплект расходных материалов:

·      Латунная проволока: Ø 0,25 мм (катушка 5 кг): 1 шт.

·      Токоподводящие электроды (токосъёмники) (верхние / нижние):

 2 шт / 1 комплект

·      Водяные (сопла) форсунки (верхние / нижние) для работы под прямым резом и

углом до 6˚ для прокачки воды (Ø 4 мм - 2 шт/1 комплект, Ø 6 мм - 2 шт/1 комплект.)

·      Комплект керамических направляющих (фильер)

для работы проволокой Ø 0,25 мм: 2 шт / 1 комплект

·      Фильтры (бумажные) для бака воды: 2 шт / 1 комплект

·      Ионообменная смола: 5 л.

Дополнительная комплектация:

·      CAD/CAM система (ПО) для разработки управляющих программ

·      Комплект алмазных направляющих (фильер) (верхние / нижние)

для работы проволокой Ø 0,25 мм - 2 шт / 1 комплект

·      Комплект алмазных направляющих (фильер) (верхние / нижние)

для работы проволокой Ø 0,10 ~ 0,33 - 2 шт / 1 комплект

·      Устройство наклона проволоки под углом ±22,5˚

·      Устройство наклона проволоки под углом ±30˚

·      Устройство наклона проволоки под углом ±45˚

·      Водяные (сопла) форсунки (верхние / нижние)

для работы под углом до 45˚

·      Система охлаждения и фильтрации диэлектрика (воды) - Чиллер

·      Система контроля проводимости диэлектрика -

управляется от ЧПУ станка

·      Линейные привода по осям X / Y – для станков серии Wi-LS

·      Оптические линейки по осям X / Y с разрешением 0,5 мкм

·      Оптические линейки по осям X / Y с разрешением 0,1 мкм

·      AWT - Устройство автоматической заправки проволоки

·      AWT - Устройство автоматической заправки

проволоки под давление

·      AVR – стабилизатор 15 кВА

·      Устройство для бесперебойного питания станка

·      Измеритель натяжения проволоки

·      Измеритель скорости проволоки

·      Электрический замок двери ванны

·      Сдвигающаяся дверь ванны

·      Контейнер для сбора отработанной проволоки

·      Водяной пистолет для обслуживания станка

·      Воздушный пистолет для обдува заготовок

Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
