Токарный обрабатывающий центр СТМС TR-600G (направляющие скольжения + редуктор 22 кВт)
Токарный обрабатывающий центр СТМС TR-600G (направляющие скольжения + редуктор 22 кВт)
Артикул: 13131
Макс. Ø точения: 630 мм
РМЦ: 1000-3000 мм
Мощность: 15/18,5 (18,5/22) КВт
Тип привода шпинд.: редуктор
Вес: 8000 кг
РМЦ: 1000-3000 мм
Мощность: 15/18,5 (18,5/22) КВт
Тип привода шпинд.: редуктор
Вес: 8000 кг
11 254 237 ₽
132800 у.е.
- Технические характеристики
- Комплектация
- Доставка
| Наименование / модель станка | Ед.изм. | TR-600P | TR-600G |
| Система ЧПУ |
|
Fanuc 0i-TF | Fanuc 0i-TF |
| Тип направляющих |
|
Скольжения | Скольжения |
| ПАРАМЕТРЫ ОБРАБОТКИ | |||
| Максимальный устанавливаемый диаметр | мм | 650 | 650 |
| Максимальный Ø точения | мм | 630 | 630 |
| Максимальная длина точения | мм | 1000 (1500, 2000, 3000) | 1000 (1500, 2000, 3000) |
| Максимальный Ø прутка | мм | 72 (88) | 88 |
| ШПИНДЕЛЬ | |||
| Тип фланца шпинделя |
|
A2-8 (A2-11) | A2-11 |
| Диаметр патрона | дюйм | 10” (254 мм), 12”, 15” | 15” (381 мм) |
| Диаметр отверстия шпинделя | мм | 85 (103) | 103 |
| Тип привода шпинделя |
|
Ременный привод | 3-х ступенчатый редуктор |
| Макс. обороты привода шпинделя | об/мин | 2000 (1500) | 1500 |
| Мощность привода шпинделя | кВт | 15 / 18,5 (18,5 / 22) | 18,5 / 22 |
| Крутящий момент привода шпинделя | Нм | 227 / 381 (374 / 663) | 1872 / 2240 |
| ПЕРЕМЕЩЕНИЯ | |||
| Перемещение по оси Х | мм | 325 | 325 |
| Перемещение по оси Z | мм | 1100 (1600, 2100, 3100) | 1100 (1600, 2100, 3100) |
| Ускоренные перемещения по оси X | м/мин | 12 | 12 |
| Ускоренные перемещения по оси Z | м/мин | 10 | 10 |
| РЕВОЛЬВЕРНАЯ ГОЛОВКА | |||
| Тип револьверной головки |
|
Стационарная (BOT) | Стационарная (BOT) |
| Количество инструментов | шт | 12 | 12 |
| Размер блока (□) для наружной обработки | мм | 32х32 | 32х32 |
| Размер блока (Ø) для осевого инструмента | мм | 40 | 40 |
| ЗАДНЯЯ БАБКА | |||
| Перемещение задней бабки | мм | 1000 | 1000 |
| Выдвижение пиноли задней бабки | мм | 120 | 120 |
| Диаметр пиноли задней бабки | мм | 100 | 100 |
| Конус пиноли задней бабки |
|
MT 5 | MT 5 |
| ЗАДНЯЯ БАБКА | |||
| Точность позиционирования по осям X/Z | мм | ±0,005 | ±0,005 |
| Повторяемость по осям X/Z | мм | 0,005 | 0,005 |

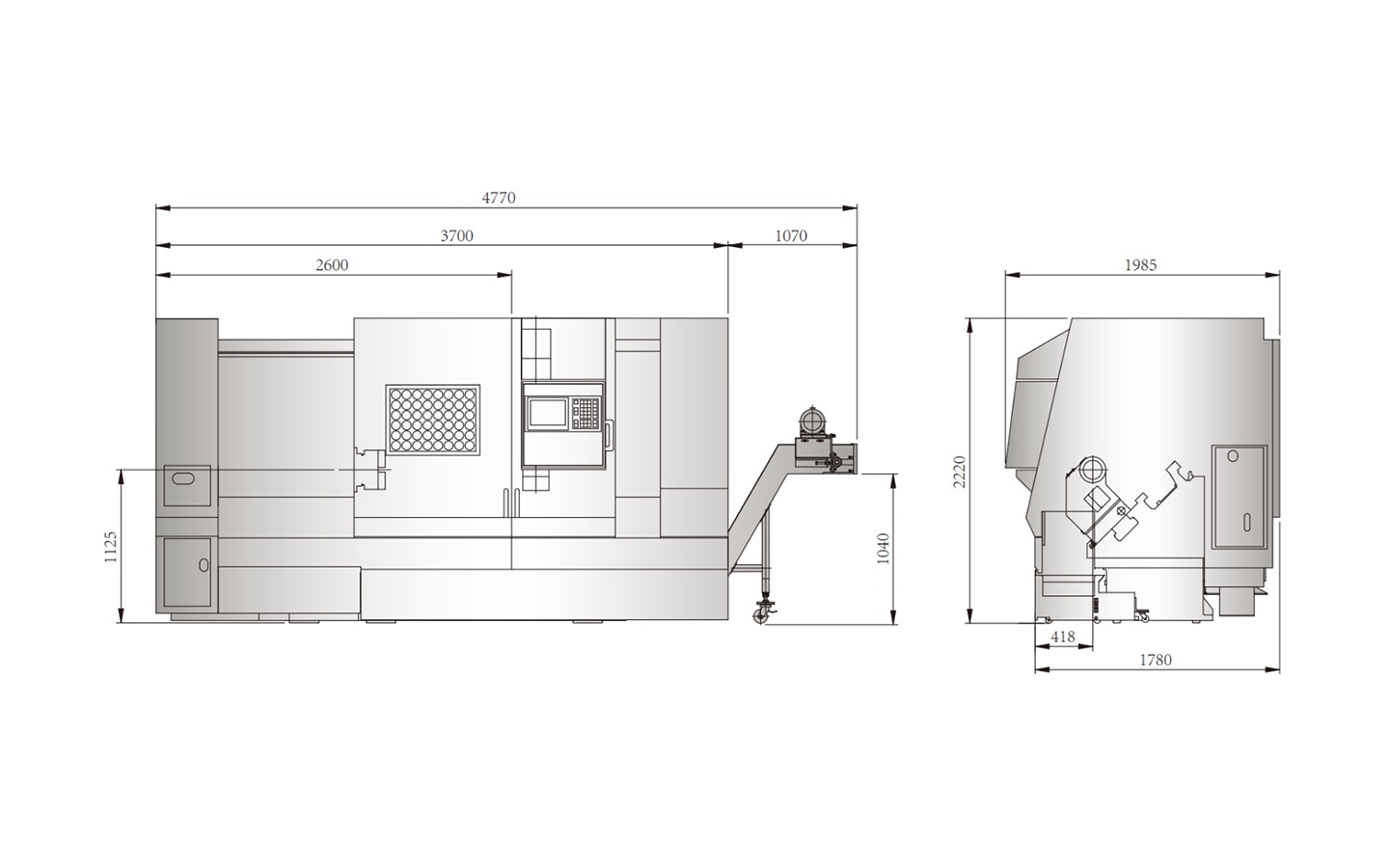

| ГАБАРИТНЫЕ РАЗМЕРЫ | |||
| Длина х Ширина х Высота (при РМЦ 1000) | мм | 3700 x 1985 x 2200 | 3700 x 1985 x 2200 |
| Вес станка (при РМЦ 1000) | кг | 8000 | 8000 |
Токарные обрабатывающие центры СТМС серии TR спроектированы для высокопроизводительной токарной обработки при тяжёлых режимах резания.
|
ОСОБАЯ ТОЧНОСТЬ: |
НАЗНАЧЕНИЕ
Токарные обрабатывающие центры СТМС серии TR предназначены для высокопроизводительной токарной обработки при тяжёлых режимах резания. Сочетание высокой жесткости цельнолитой виброустойчивой наклонной станины под углом 45˚, закаленные направляющих скольжения по HRC 55 увеличенного сечения, мощного привода шпинделя 22 кВт с высоким крутящим моментом 2240 Нм и жесткого инструментального суппорта увеличенного сечения, позволяют успешно сочетать жёсткое и силовое точение деталей в закалённом состоянии с твердостью до 63 HRC, при этом обеспечивая точность по 7–8 квалитету и шероховатость по 8-9 класcу.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Токарные обрабатывающие центры СТМС применяются во всех отраслях промышленности: машиностроительной, автомобильной, авиационно-космической промышленности, приборостроении и др.

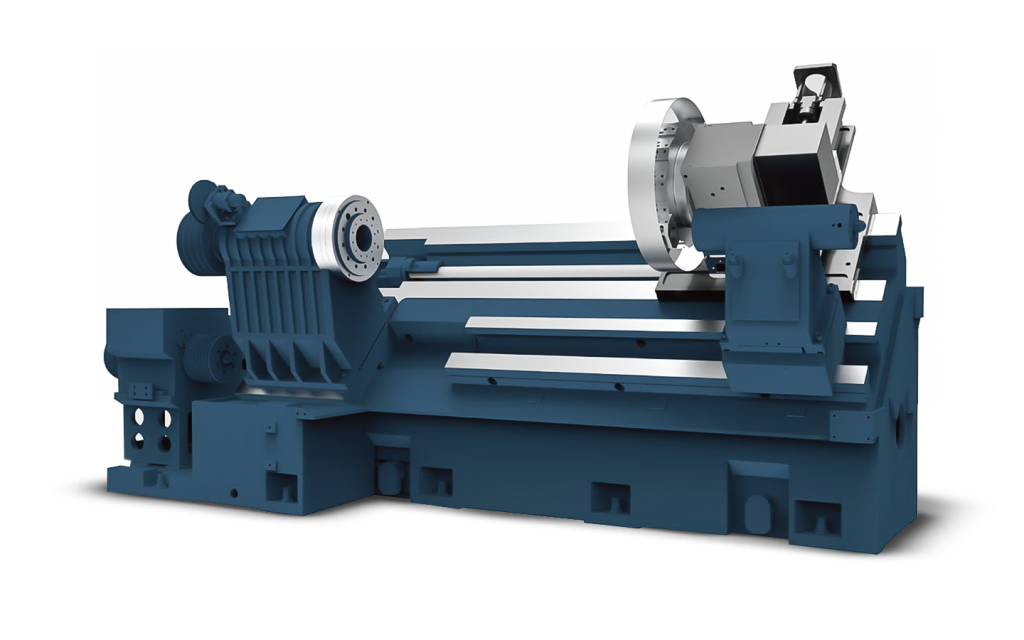

 Цельнолитая виброустойчивая станина увеличенного сечения и усиленными ребрами жесткости типа (Box in box) под углом 45˚ |
|
КОНСТРУКТИВНЫЕ УЗЛЫ СТАНКА

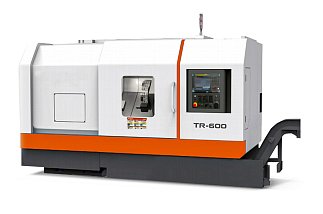

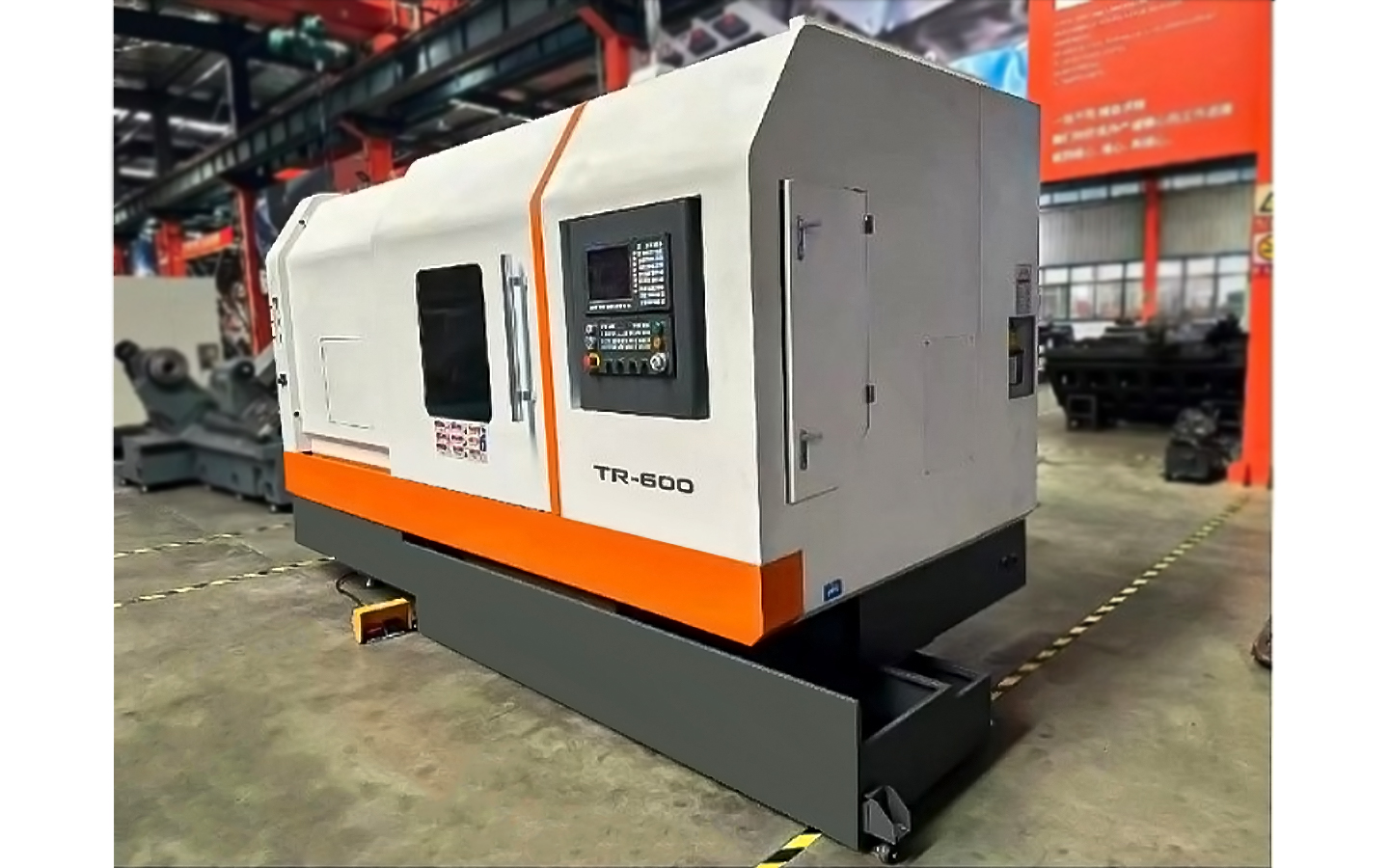

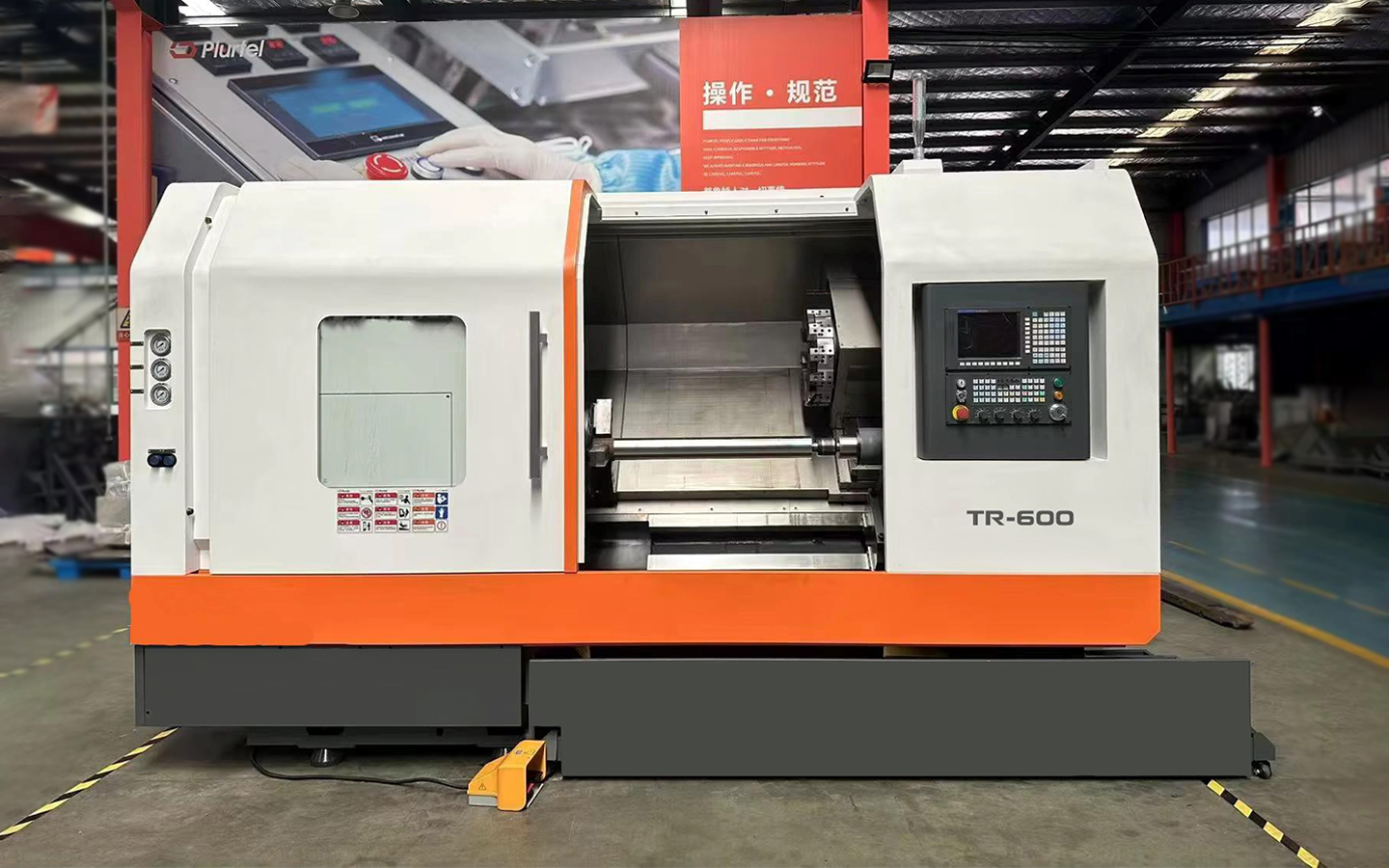

 Вид станка |
|

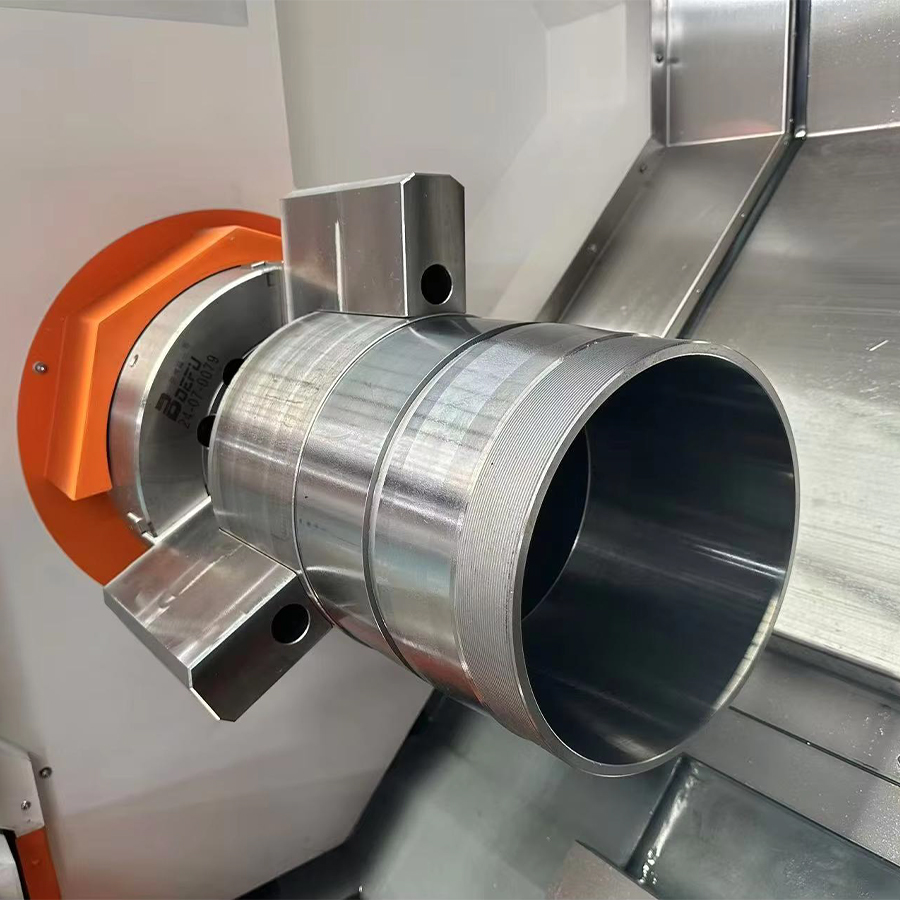

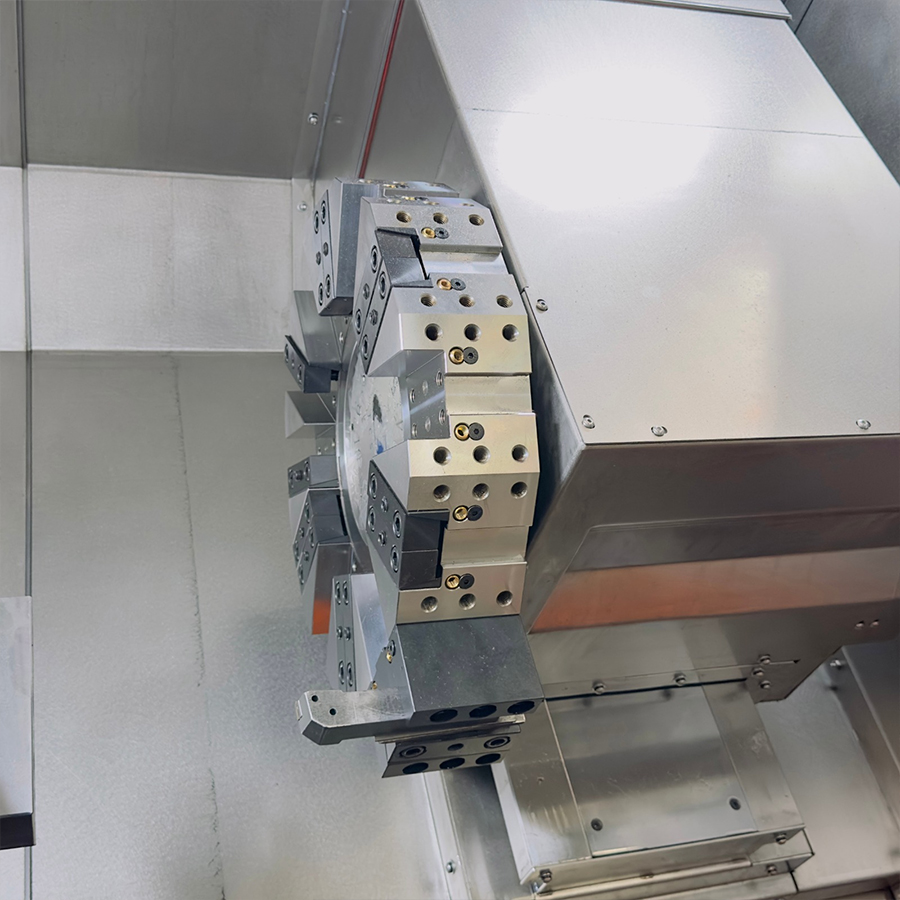

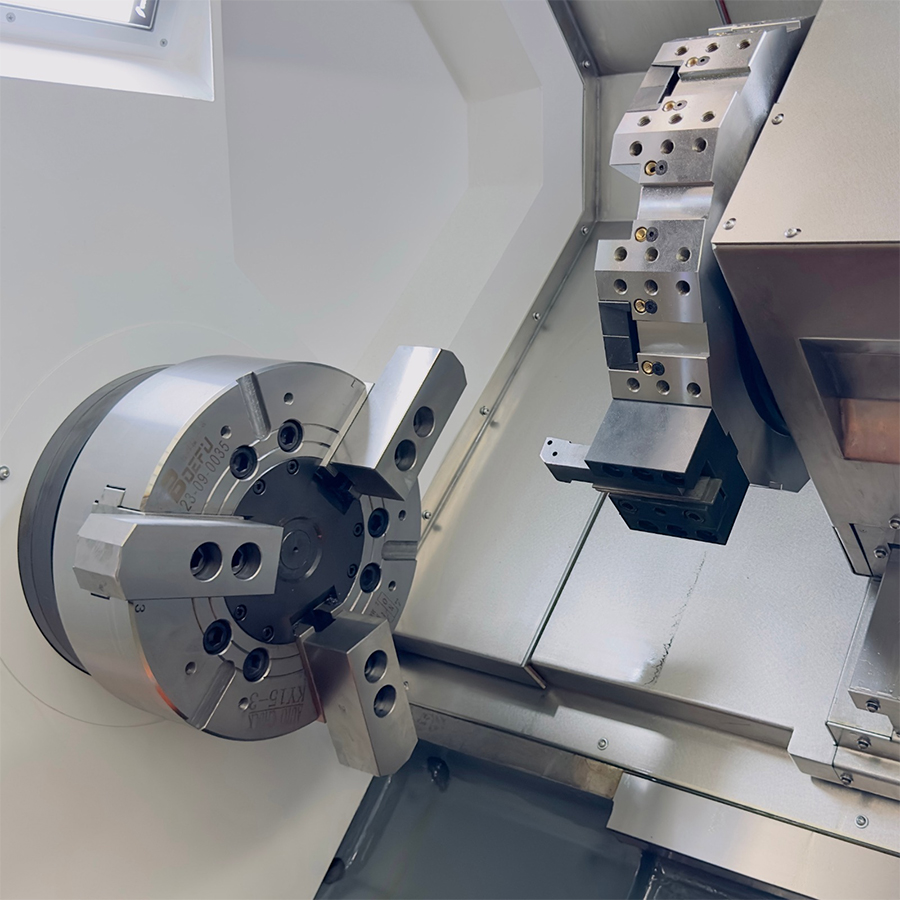

 Рабочая зона станка |
|
|
|
|
|
|
|

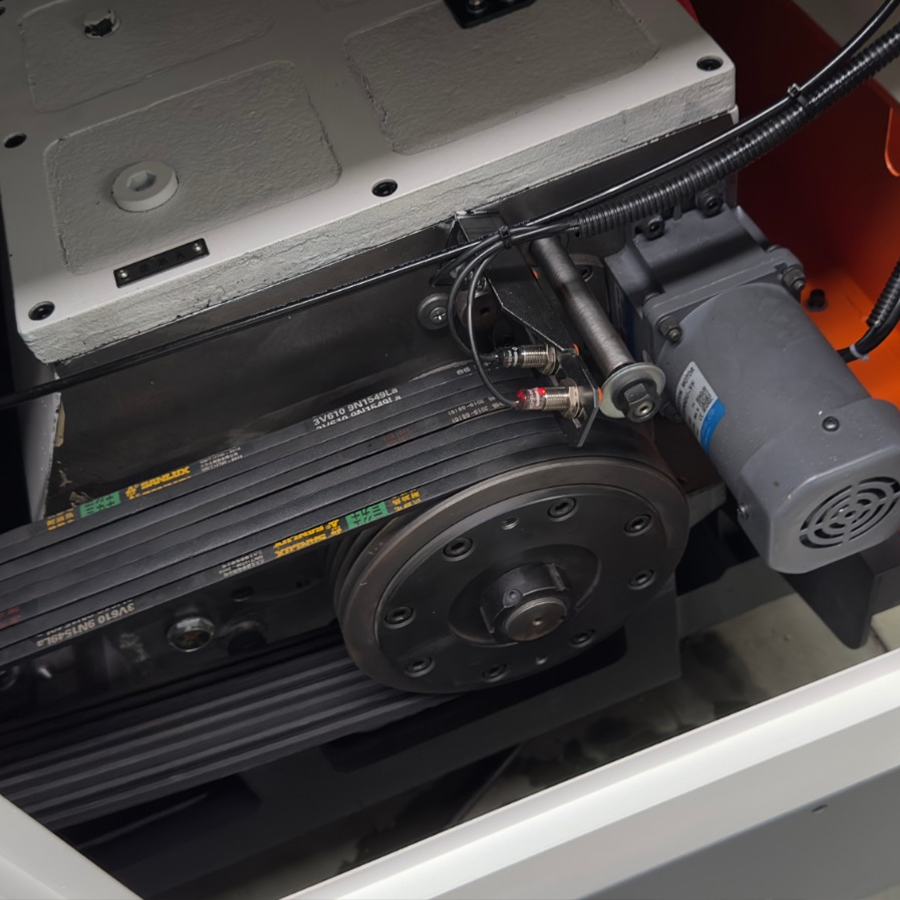

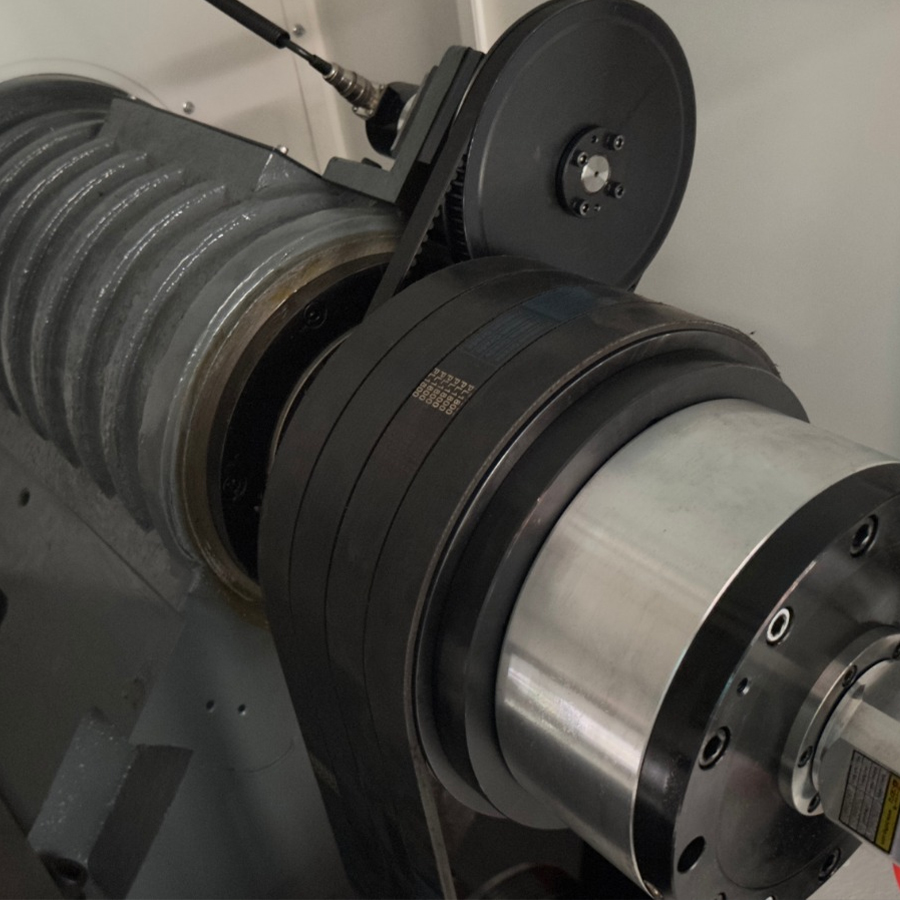

  3-х ступенчатый редукторный привод шпинделя (коробка скоростей) 22 кВт, 2240 Нм - опция |
|

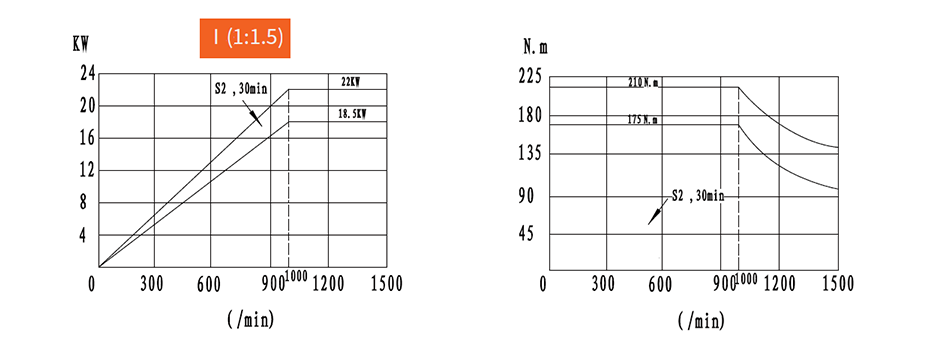

ДИАГРАММА МОЩНОСТИ И КРУТЯЩЕГО МОМЕНТА 3-Х СТУПЕНЧАТОГО РЕДУКТОРА (КОРОБКИ СКОРОСТЕЙ)
1 ступень
18,5/22 кВт, 175/210 Нм, 1000 об/мин
2 ступень
18,5/22 кВт, 702/840 Нм, 250 об/мин
3 ступень
18,5/22 кВт, 1872/2240 Нм, 93 об/мин
